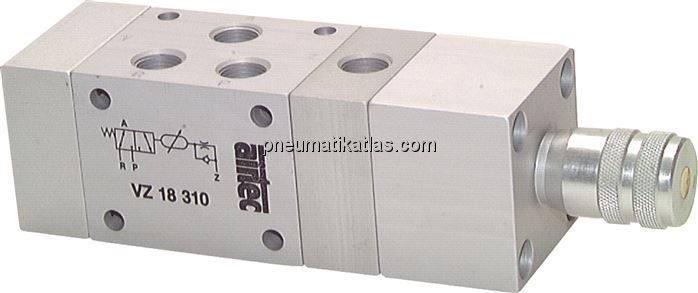

3/2-Wege Zeitventil, 0,5 - 10 Sekunden, G 1/8"
3/2-Wege Zeitventil, 0,5 - 10 Sekunden, G 1/8"
Produktnummer:
KHP4050571730062
3/2-Wege Zeitventil, 0,5 - 10 Sekunden, G 1/8"
EAN-Nr.:
4050571730062
Zur Produktbeschreibung
Produktinformationen "3/2-Wege Zeitventil, 0,5 - 10 Sekunden, G 1/8""
Werkstoffe:
Körper: Aluminium eloxiert, Innenteile: Aluminium, Messing und Edelstahl, Dichtungen: Kunststoff und NBR
Temperaturbereich:
-10°C bis +70°C
Medien:
geölte und ungeölte, gefilterte Druckluft
Druckeingang:
Anschluss P (1) (Grundstellung geschlossen) oder Anschluss R (3) (Grundstellung offen)

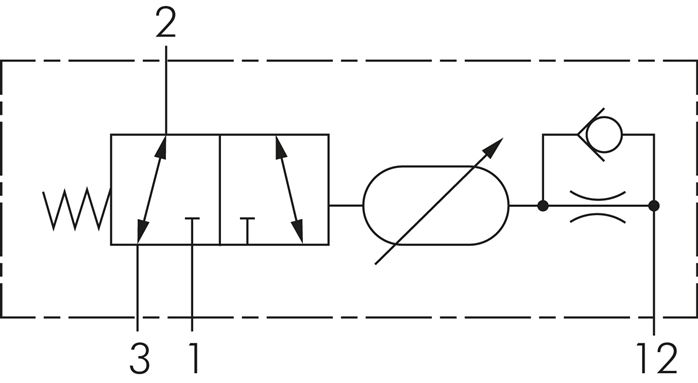

Funktion:
Dieses Ventil schaltet verzögert. Es kann in Ruhestellung geschlossen oder Ruhestellung offen eingesetzt werden. Druckanschluss bei P (1) ergibt die Funktion "Ruhestellung geschlossen", Druckanschluss bei R (3) die Funktion "Ruhestellung offen". In Ruhestellung ist Durchfluss von R (3) nach A (2), Anschluss P (1) ist gesperrt. Ein bei Z (12) ankommendes Signal schaltet nach Ablauf der eingestellten Zeit das Ventil auf Durchfluss von P (1) nach A (2), R (3) wird gesperrt. Nach Löschen des Signals stellt eine Feder den Kolben sofort zurück.
Ein Anschluss der Signalleitung Z (12) an P (1) oder R (3) ist möglich. Hierbei ist darauf zu achten, dass die Signalleitung zum Ventilanschluss P (1) oder R (3) nicht länger ist als die Signalleitung nach Z (12).
Eigenschaften
| Gewicht: | 0,35 KG |
|---|---|
| Gewinde: | G 1/8" |
| Betriebsdruck: | 3 - 10 BAR |
| Durchfluss: | 600 L/MIN |
| Zeitbereich: | 0,5 - 10 S |
| Steueranschluss Z: | G 1/8" |
