Anschlussplatte NG 6, 1-fach
Anschlussplatte NG 6, 1-fach
Produktnummer:
KHP4050571342777
Anschlussplatte NG 6, 1-fach
EAN-Nr.:
4050571342777
Zur Produktbeschreibung
Produktinformationen "Anschlussplatte NG 6, 1-fach"
Werkstoffe:
Anschlussplatte: Grauguss
Druckmitteltemperatur:
-20°C bis +80°C
Betriebsdruck:
max. 315 bar
Durchfluss:
max. 30 l/min (GRPS 61: max. 50 l/min)
Hinweis:
Das Anschlussbild NG 6 ist genormt nach DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03 und NFPA-D03.
Beschreibung:

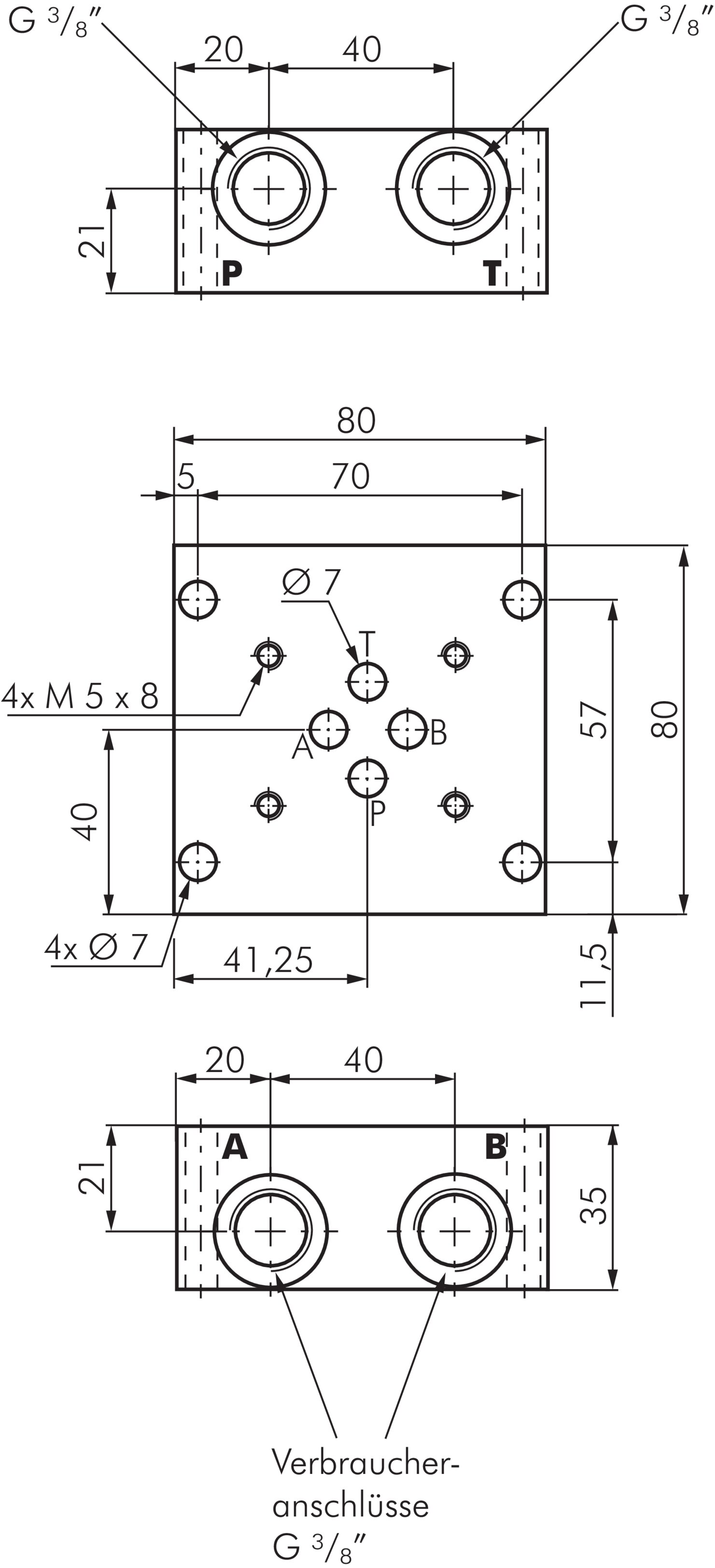

Die Verbraucheranschlüsse A & B liegen seitlich zur Ventilanschlussfläche. Druck- und Rücklaufanschlüsse P & T sind durchgebohrt und können wahlweise von beiden Seiten verwendet werden*. Die Befestigung der Anschlussplatte erfolgt wahlweise durch die M8-Innengewinde stirnseitig oder die längsseitig vorhandenen Befestigungsbohrungen*.
*nicht bei Typ GRPS 61
Eigenschaften
| Gewicht: | 1,4 KG |
|---|---|
| Anschlussplätze: | 1 STK |
| Gesamtlänge L: | 80 MM |
| Bohrungsabstand LB: | 57 MM |
