Aufsteckfräserdorn DIN 69871 AD/B AK155.S40.035.16
Aufsteckfräserdorn DIN 69871 AD/B AK155.S40.035.16
Produktnummer:
WAL0669230851
Aufsteckfräserdorn DIN 69871 AD/B AK155.S40.035.16
Produktinformationen "Aufsteckfräserdorn DIN 69871 AD/B AK155.S40.035.16"

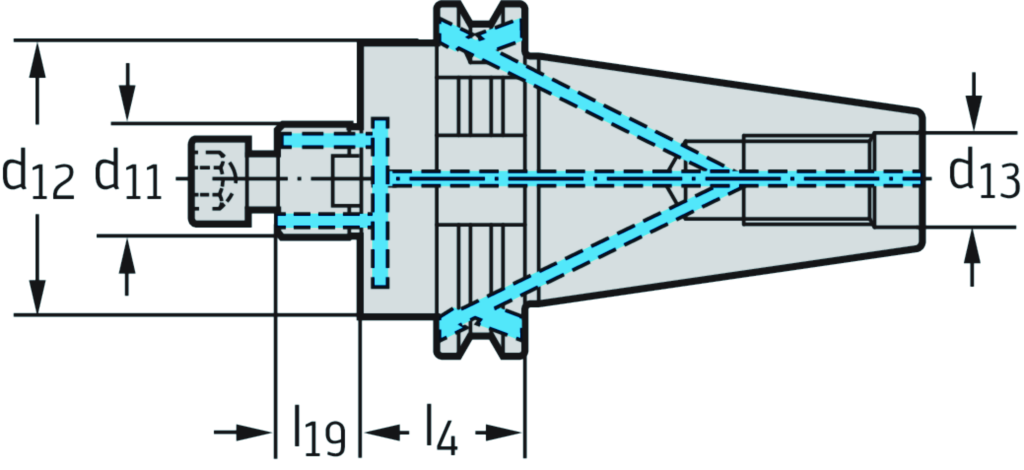

Aufsteckfräserdorn DIN 69871 AD/B AK155.S • metrisch • Für Fräswerkzeuge mit zylindrischer Bohrung nach DIN 138 • ISO 7388-1 • d1=40 • d11=16
Eigenschaften
| Bunddurchmesser: | 63,55 mm |
|---|---|
| Körperdurchmesser: | 36 mm |
| Länge Außendurchmesser 1: | 15,9 mm |
| Kraglänge: | 52 mm |
| Länge 2: | 35 mm |
| Nachschleifrestmenge: | 120,4 mm |
| Normnummer: | ISO7388-1 |
| Funktionslänge: | 35 mm |
| Aufnahmegewindenenngröße, maschinenseitig: | M16 |
| Masse (Gewicht): | 0,998 kg |
| Aufnahmetyp, maschinenseitig: | SKG |
| Aufnahmetyp, werkstückseitig: | FDA |
| Aufnahmeform, maschinenseitig: | 17 |
| Aufnahmeform, werkstückseitig: | 12 |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmeausführung, werkstückseitig: | 1 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmeart, werkstückseitig: | 0 |
| Aufnahmegröße, maschinenseitig: | 400 |
| Aufnahmegröße werkstückseitig: | 160 |
| Aufnahmedurchmesser, maschinenseitig: | 16 mm |
| Schaftlänge: | 17 mm |
| Einspannlänge, max. bzw. Nenneinspannlänge: | 17 mm |
| Drehzahl, max.: | 12000 1/min |
| Anzahl Bohrungen: | 1 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig: | 16 mm |
| Winkellage, Aufnahme, werkstückseitig: | 0 ° |
| Identifizierende Bestellnummer: | AK155.S40.035.16 |
| Kühlschmierstoff-Eintritt: | 7 |
| Firmenkennung: | W |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer Sachmerkmal: | DIN4000-89 |
| Formbuchstabe Normnummer: | AD/ |
| Datenträger: | 0 |
