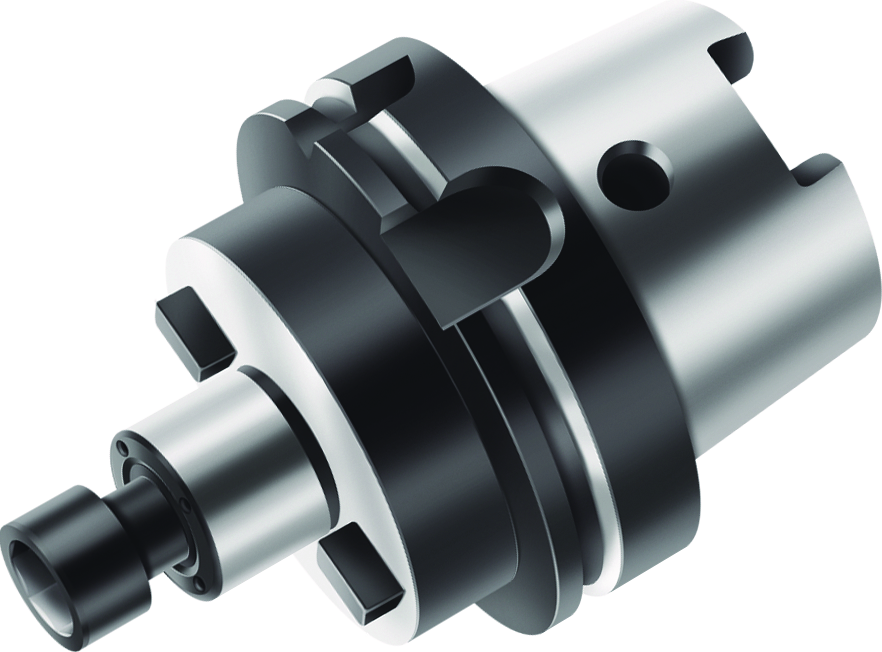

Aufsteckfräserdorn DIN 69893-1 A AK155.7.100.050.22.HSK
Aufsteckfräserdorn DIN 69893-1 A AK155.7.100.050.22.HSK
Produktnummer:
WAL0332991851
Aufsteckfräserdorn DIN 69893-1 A AK155.7.100.050.22.HSK
Produktinformationen "Aufsteckfräserdorn DIN 69893-1 A AK155.7.100.050.22.HSK"

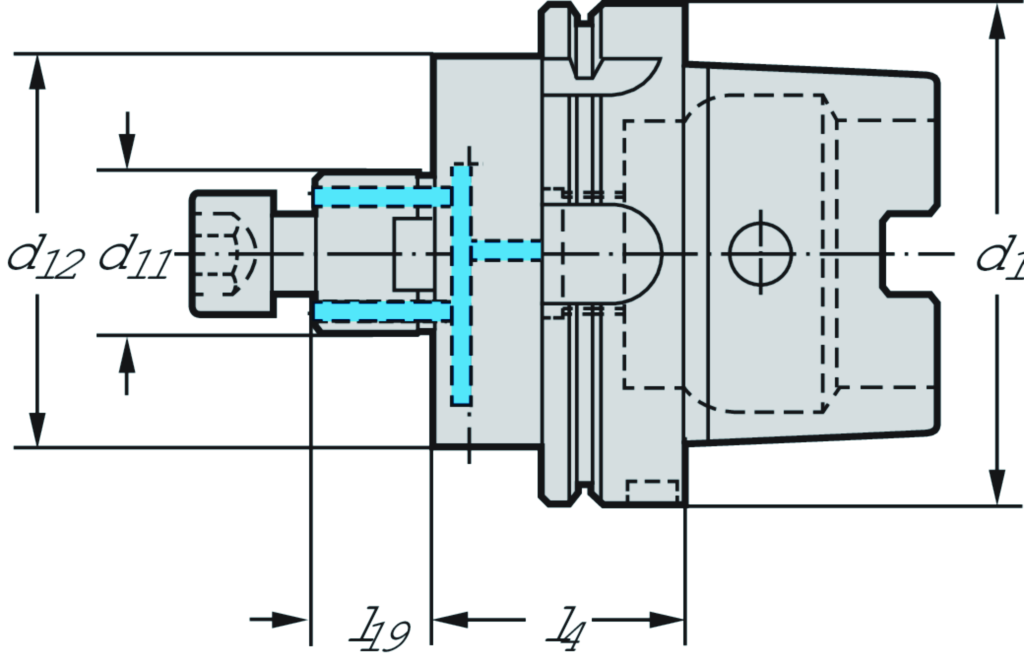

Aufsteckfräserdorn DIN 69893-1 A AK155...HSK • metrisch • Für Fräswerkzeuge mit zylindrischer Bohrung nach DIN 138 • d1=100 • d11=22
Eigenschaften
| Bunddurchmesser: | 100 mm |
|---|---|
| Körperdurchmesser: | 48 mm |
| Länge Außendurchmesser 1: | 21 mm |
| Funktionslänge: | 50 mm |
| Kraglänge: | 69 mm |
| Nachschleifrestmenge: | 119 mm |
| Aufnahmetyp, maschinenseitig: | HSK |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 2,4 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmetyp, werkstückseitig: | FDA |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmeform, werkstückseitig: | 12 |
| Aufnahmeausführung, werkstückseitig: | 1 |
| Aufnahmegröße, maschinenseitig: | 1000 |
| Aufnahmeart, werkstückseitig: | 0 |
| Schaftlänge: | 19 mm |
| Aufnahmedurchmesser, maschinenseitig: | 100 mm |
| Aufnahmegröße werkstückseitig: | 220 |
| Drehzahl, max.: | 30000 1/min |
| Einspannlänge, max. bzw. Nenneinspannlänge: | 19 mm |
| Anzahl Bohrungen: | 1 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig: | 22 mm |
| Winkellage, Aufnahme, werkstückseitig: | 0 ° |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer: | ISO12164-1 |
| Identifizierende Bestellnummer: | AK155.7.100.050.22.HSK |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | A |
| Normnummer Sachmerkmal: | DIN4000-89 |
| Datenträger: | 0 |
