Außengewinde – Teilprofil 60° – Schneideinsätze MX22-4E-EN-AG60 WSM23G
Außengewinde – Teilprofil 60° – Schneideinsätze MX22-4E-EN-AG60 WSM23G
Produktnummer:
WAL4063466029561
Außengewinde – Teilprofil 60° – Schneideinsätze MX22-4E-EN-AG60 WSM23G
EAN-Nr.:
4063466029561
Zur Produktbeschreibung
Produktinformationen "Außengewinde – Teilprofil 60° – Schneideinsätze MX22-4E-EN-AG60 WSM23G"

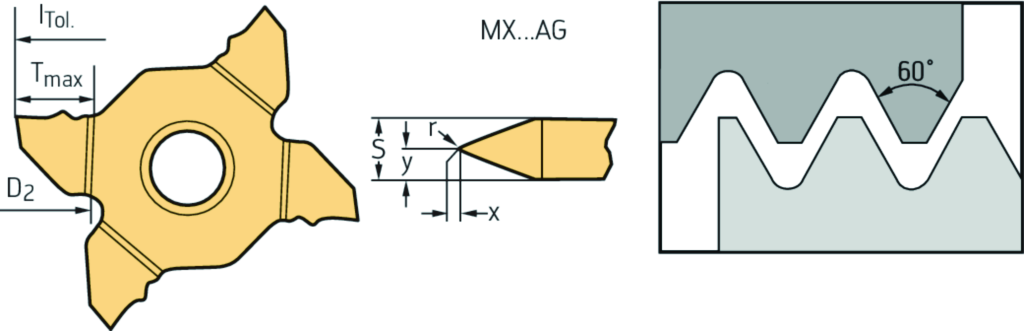

Außengewinde – Teilprofil 60° – Schneideinsätze MX
Eigenschaften
| Profilform: | - |
|---|---|
| Gewindeart: | VP60 |
| Normalfreiwinkel, Hauptschneide: | 6 ° |
| Gewindesteigung min: | 0,5 mm |
| Profilabstand X: | 2,825 mm |
| Gewindesteigung max: | 3 mm |
| Profilabstand Y: | 0,08 mm |
| Bildkennung: | 8 |
| Gangzahl je Inch, min: | 8 |
| Profilwinkel: | 60 ° |
| Spitzenradius: | 0,08 mm |
| Gangzahl je Inch, max.: | 48 |
| Schneidkantenhöhe: | 5,65 mm |
| Masse (Gewicht): | 0,026 kg |
| Spanbrecher: | 1 |
| Spanbrecher, Herstellerbezeichnung: | AG60 |
| Anzahl Schneiden: | 4 |
| Außen-/Innengewinde: | I |
| Schneidplattenausführung: | N |
| Zähnezahl: | 1 |
| Schneidenprofiltyp: | P |
| Schneidplattendicke: | 5,65 mm |
| Befestigungsart: | 3 |
| Befestigungslochdurchmesser: | 6 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Schneidstoffbezeichnung des Herstellers: | WSM23G |
| Beschichtung / Oberfläche: | TiAlN/TiSiN |
| Ausführung und Anzahl bestückter Schneidenecken: | S |
| Normnummer: | - |
| Identifizierende Bestellnummer: | MX22-4E-EN-AG60 WSM23G |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-77 |
| Bearbeitungsverfahren: | FSC |
