Außengewinde – Vollprofil – Schneideinsätze MX22-2E-EN1.50ISO WSM23S
Produktinformationen "Außengewinde – Vollprofil – Schneideinsätze MX22-2E-EN1.50ISO WSM23S"

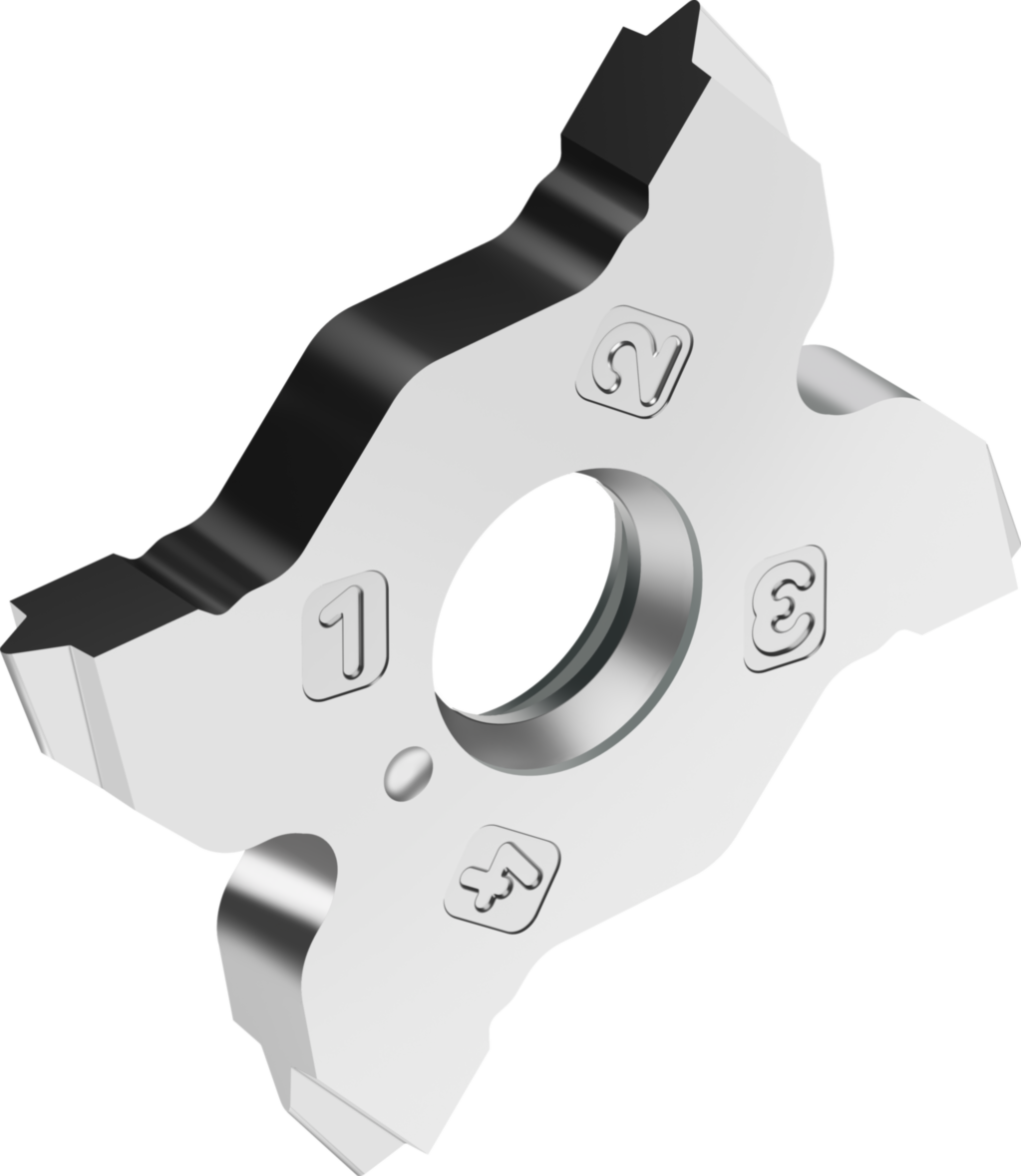

Außengewinde – Vollprofil – Schneideinsätze MX • Tiger·tec® Silver • WSM23S • Gewindesteigung=1,5mm
Eigenschaften

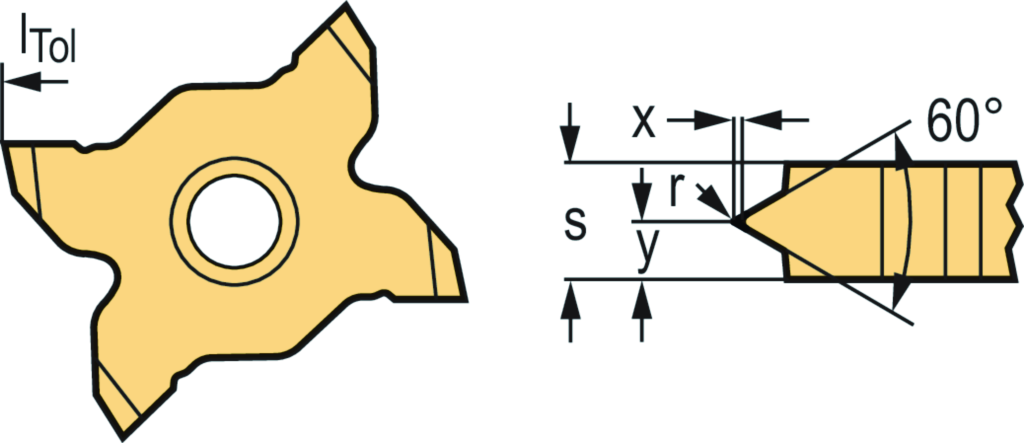

| Profilform: | - |
|---|---|
| Normalfreiwinkel, Hauptschneide: | 6 ° |
| Profilabstand X: | 1,675 mm |
| Profilabstand Y: | 0,19 mm |
| Bildkennung: | 8 |
| Profilwinkel: | 60 ° |
| Spitzenradius: | 0,19 mm |
| Schneidkantenhöhe: | 3,35 mm |
| Masse (Gewicht): | 0,017 kg |
| Spanbrecher: | 1 |
| Spanbrecher, Herstellerbezeichnung: | ISO |
| Anzahl Schneiden: | 4 |
| Außen-/Innengewinde: | A |
| Schneidplattenausführung: | N |
| Zähnezahl: | 1 |
| Schneidenprofiltyp: | F |
| Schneidplattendicke: | 3,35 mm |
| Befestigungsart: | 3 |
| Befestigungslochdurchmesser: | 6 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Schneidstoffbezeichnung des Herstellers: | WSM23S |
| Beschichtung / Oberfläche: | TiAlN+Al2O3+(Al) |
| Ausführung und Anzahl bestückter Schneidenecken: | S |
| Gewindeart: | M |
| Normnummer: | - |
| Identifizierende Bestellnummer: | MX22-2E-EN1.50ISO WSM23S |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-77 |
| Bearbeitungsverfahren: | FSC |
