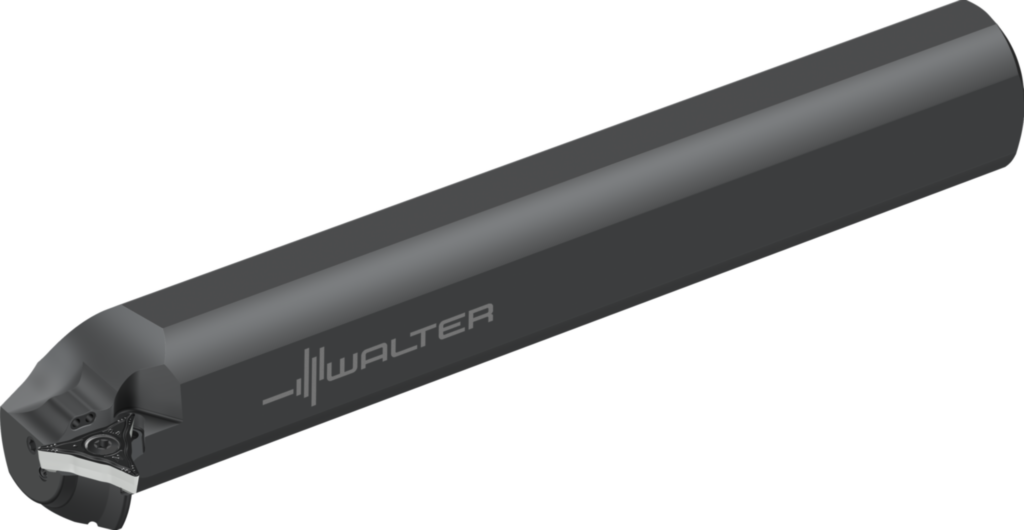

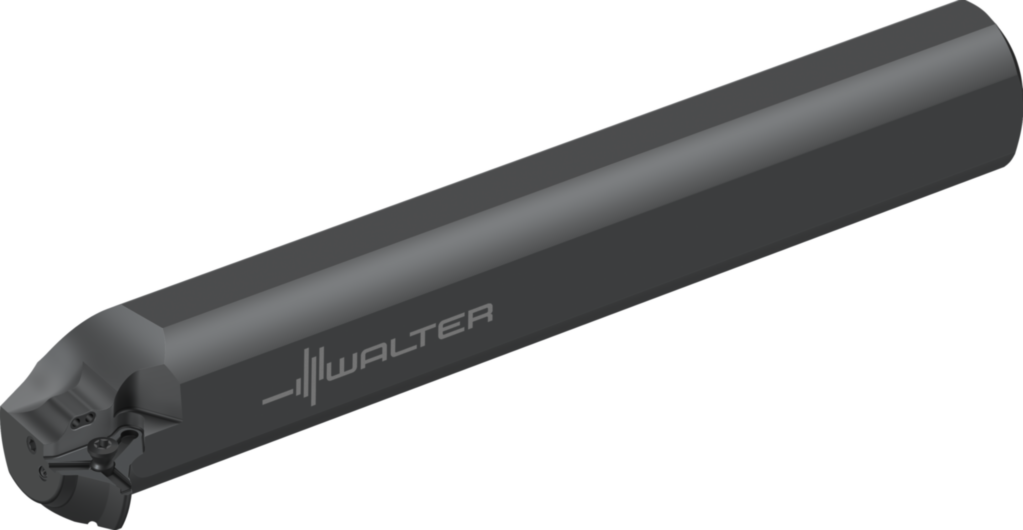

Bohrstange – Kopierdrehsystem W1210-40TR-WL25
Bohrstange – Kopierdrehsystem W1210-40TR-WL25
Produktnummer:
WAL0689848921
Bohrstange – Kopierdrehsystem W1210-40TR-WL25
Produktinformationen "Bohrstange – Kopierdrehsystem W1210-40TR-WL25"
Bohrstange – Kopierdrehsystem W1210 • Walter Turn • metrisch • Zylinderschaft mit Spannfläche • rechts • Platte mit speziellem Profil • WL .. 2504 .. • Präzisionskühlung
Eigenschaften

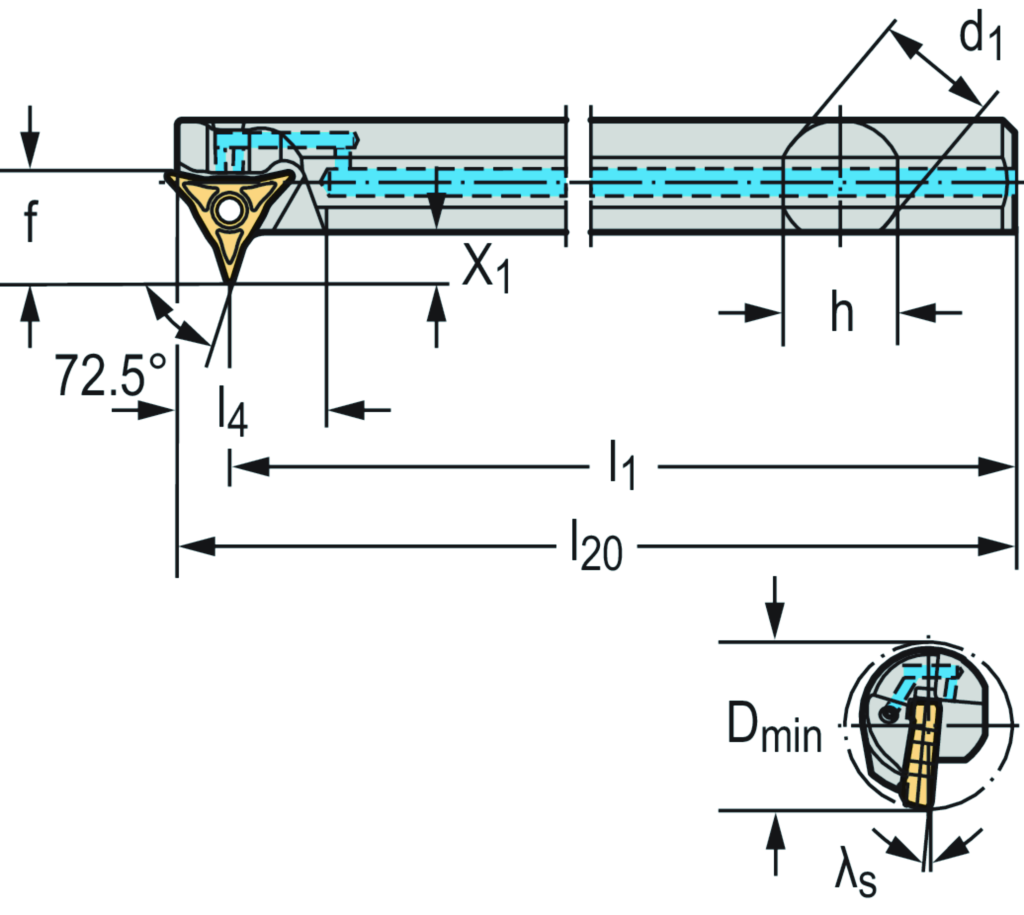

| Eckenwinkel Schneidplatte: | 35 ° |
|---|---|
| Funktionsbreite: | 31 mm |
| Funktionslänge: | 300 mm |
| Schneidkantenlänge: | 25 mm |
| Funktionshöhe: | 0 mm |
| Bildkennung: | 1 |
| Bohrungsdurchmesser min.: | 52 mm |
| Kraglänge: | 310 mm |
| Nachschleifrestmenge: | 310 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmeform, maschinenseitig: | 22 |
| Masse (Gewicht): | 2,554 kg |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 400 |
| Schafthöhe: | 37 mm |
| Aufnahmedurchmesser, maschinenseitig: | 40 mm |
| Einstellwinkel: | 72,5 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -1,5 ° |
| Neigungswinkel: | -4,8 ° |
| Schneidrichtung: | R |
| Befestigungsart Schneidplatte: | S |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 7 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | W1210-40TR-WL25 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DFI |
| Bezeichnung Schneidplatte: | WL25-VC0708N-MM4 |
| Datenträger: | 0 |
