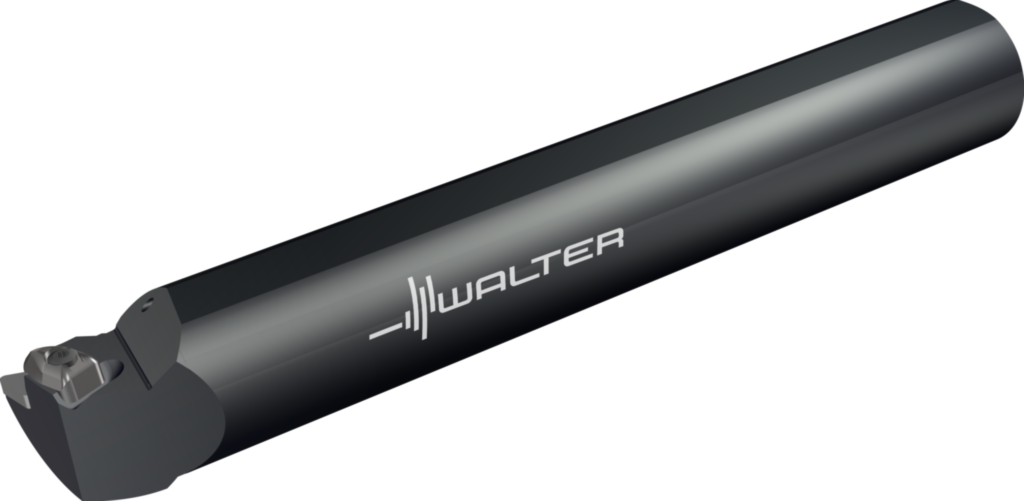

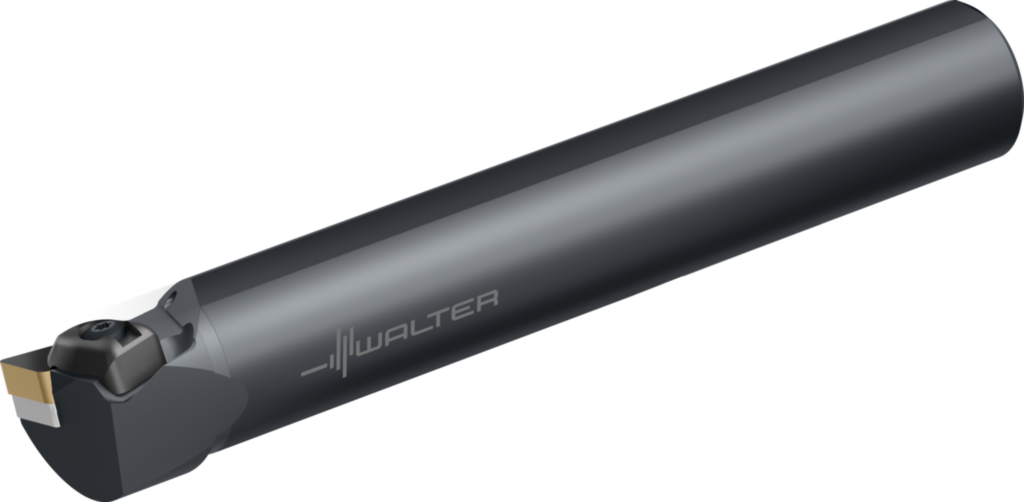

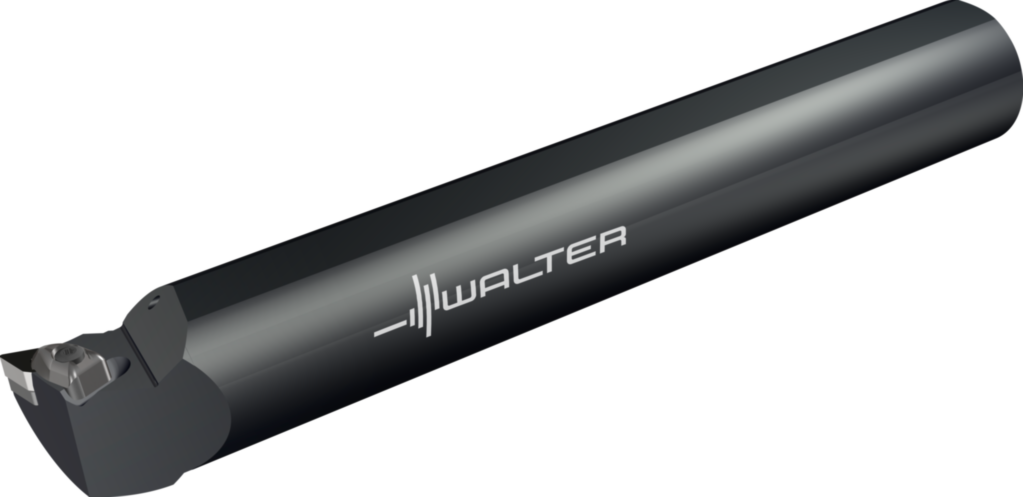

Bohrstange – Pratzenspannung A32U-DDUNL4
Bohrstange – Pratzenspannung A32U-DDUNL4
Produktnummer:
WAL0691240912
Bohrstange – Pratzenspannung A32U-DDUNL4
Produktinformationen "Bohrstange – Pratzenspannung A32U-DDUNL4"
Bohrstange – Pratzenspannung A...-DDUN • Walter Turn • inch • Zylinderschaft mit Spannfläche • links • rhombische Platte • DN .. 1506 ..

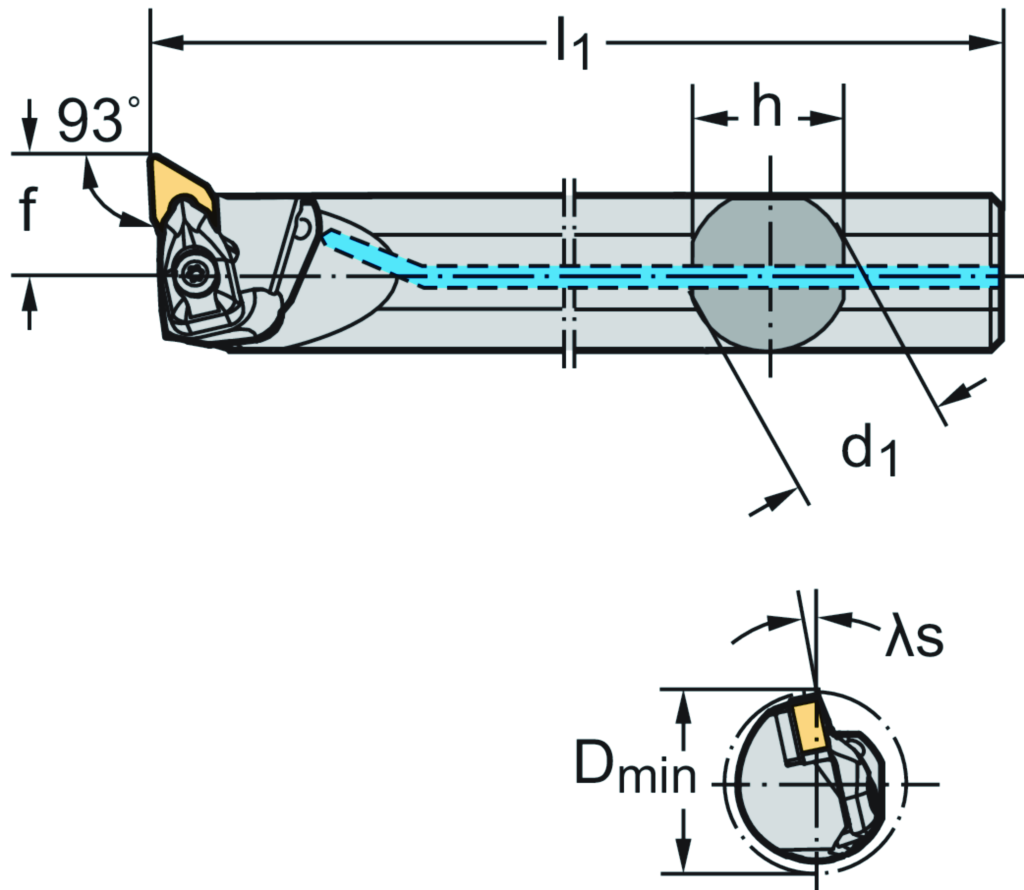

Eigenschaften
| Eckenwinkel Schneidplatte: | 55 ° |
|---|---|
| Funktionsbreite: | 38,1 mm |
| Kraglänge: | 355,6 mm |
| Schneidkantenlänge: | 15,5 mm |
| Funktionshöhe: | 0 mm |
| Nachschleifrestmenge: | 355,6 mm |
| Bildkennung: | 1 |
| Bohrungsdurchmesser min.: | 68 mm |
| Normnummer: | - |
| Funktionslänge: | 355,6 mm |
| Masse (Gewicht): | 3,825 kg |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmeform, maschinenseitig: | 22 |
| Aufnahmeausführung, maschinenseitig: | 3 |
| Aufnahmeart, maschinenseitig: | 5 |
| Schafthöhe: | 47,6 mm |
| Aufnahmegröße, maschinenseitig: | 2000 |
| Aufnahmedurchmesser, maschinenseitig: | 50,8 mm |
| Einstellwinkel: | 93 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -6 ° |
| Befestigungsart Schneidplatte: | D |
| Halterform: | G |
| Schneidrichtung: | L |
| Identifizierende Bestellnummer: | A32U-DDUNL4 |
| Kühlschmierstoff-Eintritt: | 1 |
| Firmenkennung: | W |
| Kühlschmierstoff-Austritt: | 3 |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bezeichnung Schneidplatte: | DNMG 442 |
| Datenträger: | 0 |
| Bearbeitungsverfahren: | DFI |
