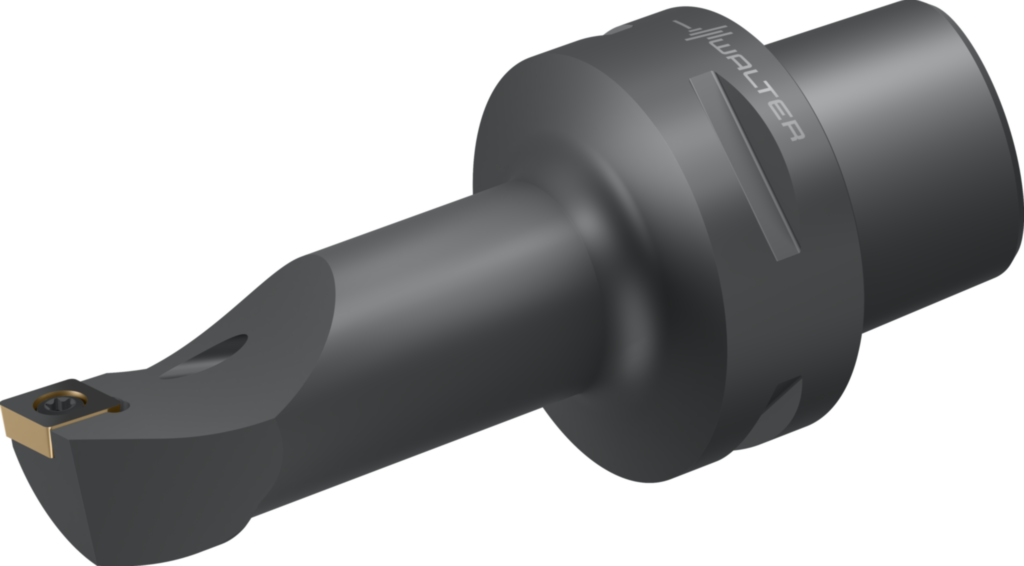

Bohrstange – Schraubenspannung C5-SCLCL-11070-09
Bohrstange – Schraubenspannung C5-SCLCL-11070-09
Produktnummer:
WAL0576989967
Bohrstange – Schraubenspannung C5-SCLCL-11070-09
Produktinformationen "Bohrstange – Schraubenspannung C5-SCLCL-11070-09"
Bohrstange – Schraubenspannung C...-SCLC • Walter Turn • metrisch • Walter CaptoTM ISO 26623 • links • C5 • 16mm • rhombische Platte • CC .. 09T3 ..
Eigenschaften

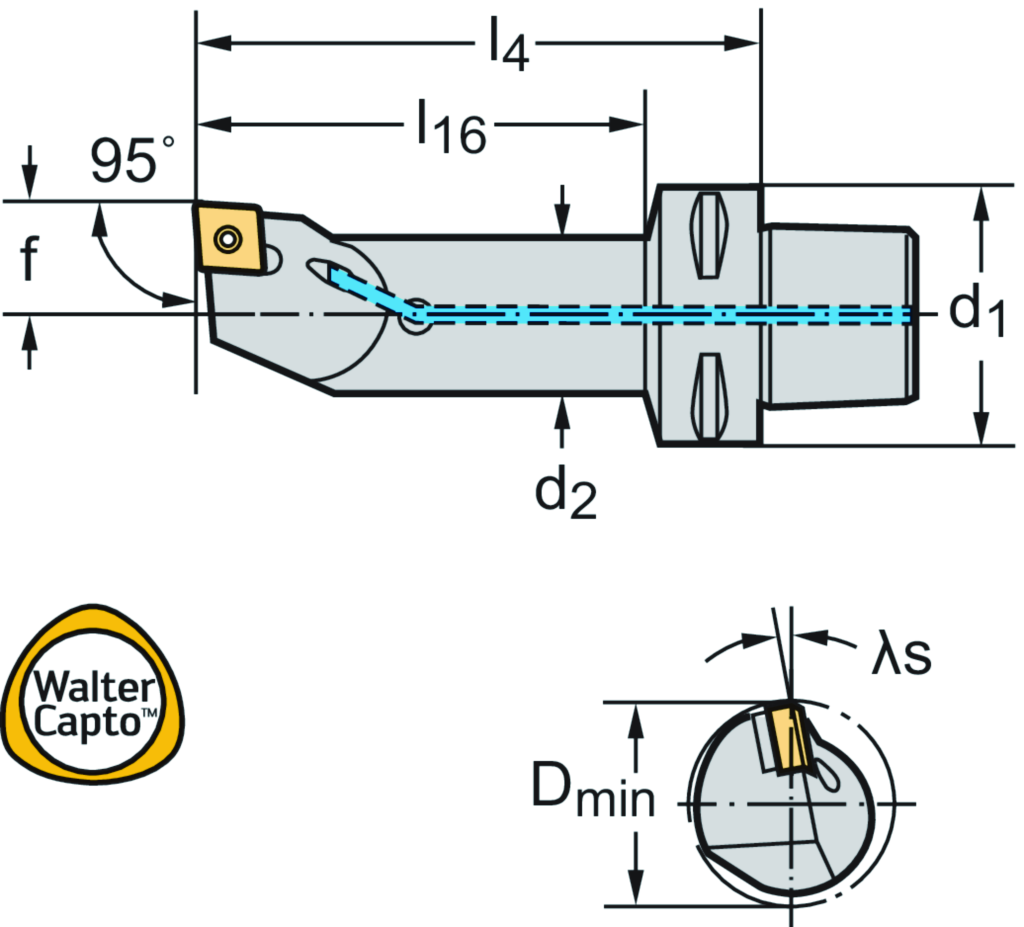

| Eckenwinkel Schneidplatte: | 80 ° |
|---|---|
| Funktionsbreite: | 11 mm |
| Kraglänge: | 100 mm |
| Schneidkantenlänge: | 9,6 mm |
| Funktionshöhe: | 0 mm |
| Nachschleifrestmenge: | 100 mm |
| Nutzlänge: | 46 mm |
| Bildkennung: | 10 |
| Bohrungsdurchmesser min.: | 20 mm |
| Körperdurchmesser, reduziert: | 16 mm |
| Normnummer: | ISO26623-1 |
| Funktionslänge: | 70 mm |
| Masse (Gewicht): | 0,569 kg |
| Aufnahmetyp, maschinenseitig: | CCS |
| Aufnahmeform, maschinenseitig: | 1 |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 500 |
| Einstellwinkel: | 95 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | 0 ° |
| Neigungswinkel: | -8,5 ° |
| Befestigungsart Schneidplatte: | S |
| Halterform: | G |
| Schneidrichtung: | L |
| Identifizierende Bestellnummer: | C5-SCLCL-11070-09 |
| Kühlschmierstoff-Eintritt: | 1 |
| Firmenkennung: | W |
| Kühlschmierstoff-Austritt: | 1 |
| J41: | ISO$CC09T3003****** |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bezeichnung Schneidplatte: | CCMT 09 T3 08 |
| J6: | CCS01C0500$$$$ |
| J8: | DFI |
| Datenträger: | 0 |
