CAT-V-Aufnahme konisch – schwingungsgedämpft AC001.K40-B19-229
Produktinformationen "CAT-V-Aufnahme konisch – schwingungsgedämpft AC001.K40-B19-229"

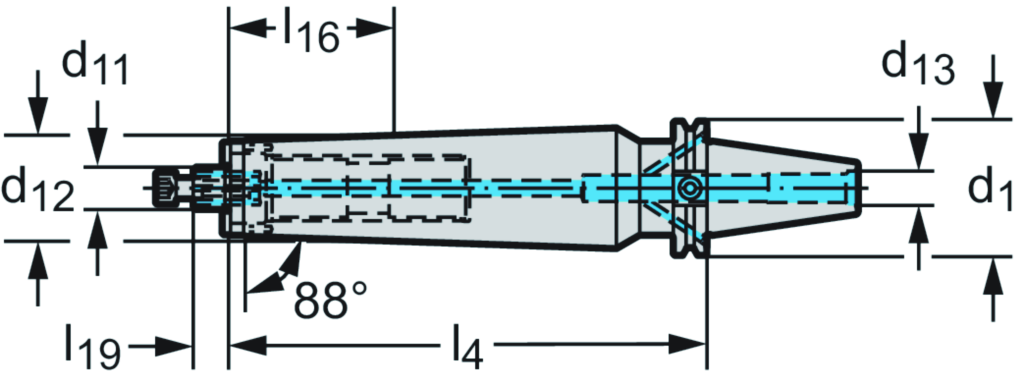

CAT-V-Aufnahme konisch – schwingungsgedämpft AC001.K • inch • Für Fräswerkzeuge mit zylindrischer Bohrung nach DIN 138 • Mit voreingestellter Schwingungsdämpfung • d1=40 • d11=3/4
Eigenschaften
| Bunddurchmesser: | 63,5 mm |
|---|---|
| Körperdurchmesser: | 44,45 mm |
| Länge Außendurchmesser 1: | 10 mm |
| Länge 2: | 79,38 mm |
| Funktionslänge: | 228,6 mm |
| Bildkennung: | 508002 |
| Kraglänge: | 228,6 mm |
| Nachschleifrestmenge: | 314,452 mm |
| Aufnahmetyp, maschinenseitig: | SKG |
| Aufnahmeform, maschinenseitig: | 37 |
| Aufnahmegewindenenngröße, maschinenseitig: | 5/8"-11 |
| Masse (Gewicht): | 4,58 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmetyp, werkstückseitig: | FDA |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmeform, werkstückseitig: | 12 |
| Aufnahmeausführung, werkstückseitig: | 3 |
| Aufnahmegröße, maschinenseitig: | 400 |
| Aufnahmeart, werkstückseitig: | 0 |
| Schaftlänge: | 17,526 mm |
| Aufnahmedurchmesser, maschinenseitig: | 19,05 mm |
| Aufnahmegröße werkstückseitig: | 750 |
| Drehzahl, max.: | 8000 1/min |
| Einspannlänge, max. bzw. Nenneinspannlänge: | 17,526 mm |
| Anzahl Bohrungen: | 8 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig: | 19,05 mm |
| Winkellage, Aufnahme, werkstückseitig: | 0 ° |
| Kühlschmierstoff-Eintritt: | 7 |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer: | ASME B5.50 |
| Identifizierende Bestellnummer: | AC001.K40-B19-229 |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | AD/ |
| Produktbezeichnung: | 7711 |
| Normnummer Sachmerkmal: | DIN4000-89 |
| Datenträger: | 0 |
