Doppelkolbenzylinder, Kolben 32mm,Hub 100mm
Produktnummer:
KHP4050571874544
Doppelkolbenzylinder, Kolben 32mm,Hub 100mm
EAN-Nr.:
4050571874544
Zur Produktbeschreibung
Produktinformationen "Doppelkolbenzylinder, Kolben 32mm,Hub 100mm"
Werkstoffe:
Körper und Platte: Aluminium eloxiert, Kolbenstangen: Stahl hartverchromt, Kolben: Aluminium mit Magneteinlage, Dichtungen: NBR / PUR
Temperaturbereich:
-10°C bis +60°C
Betriebsdruck:
1 - 7 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D, A
Vorteile:
Führung durch selbstschmierende Gleitlager, Verdrehtoleranz < 0,2° (±), ideal für Pick- and Place-Anwendungen, Hubeinstellbereich 0 bis -5 mm, Haupteinbaumaße identisch mit SMC Serie CXS

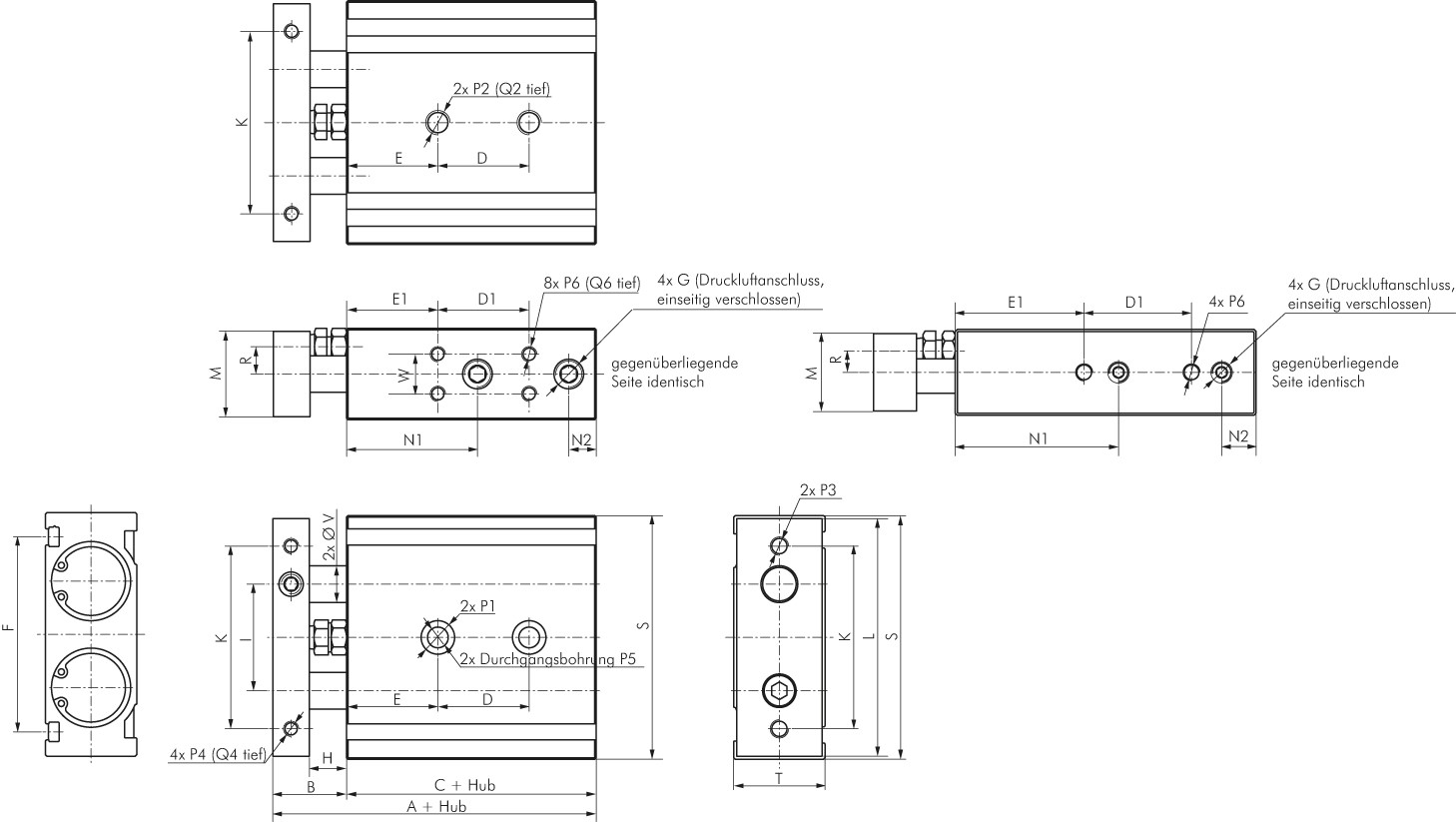

Eigenschaften
W: | 20,0 MM |
---|---|
S: | 98 MM |
D: | 70 MM |
Gewicht: | 1,9 KG |
K: | 75 MM |
R: | 11,5 MM |
Hub: | 100 MM |
T: | 38 MM |
B: | 30,0 MM |
C: | 82 MM |
D1: | 70 |
E: | 30 MM |
F: | 76,0 MM |
L: | 96 MM |
G: | G 1/8" |
M: | 36 MM |
A: | 112,0 MM |
Kolben Ø: | 32 MM |
H: | 14 MM |
N1: | 53,0 MM |
N2: | 10,0 MM |
Reparatursätze: | EXSM 32 REP |
V: | 16 MM |
I: | 44 MM |
E1: | 30 MM |
P2: | M 8 (12 tief) |
P3: | M 6 |
P4: | M 5 (8,0 tief) |
P1: | 11,0 (6,3 tief) |
P5: | 6,8 MM |
P6: | M 5 (7,0 tief) |
