Drehhalter 45° – Pratzenspannung C8-DVMNL-00160-16
Produktinformationen "Drehhalter 45° – Pratzenspannung C8-DVMNL-00160-16"

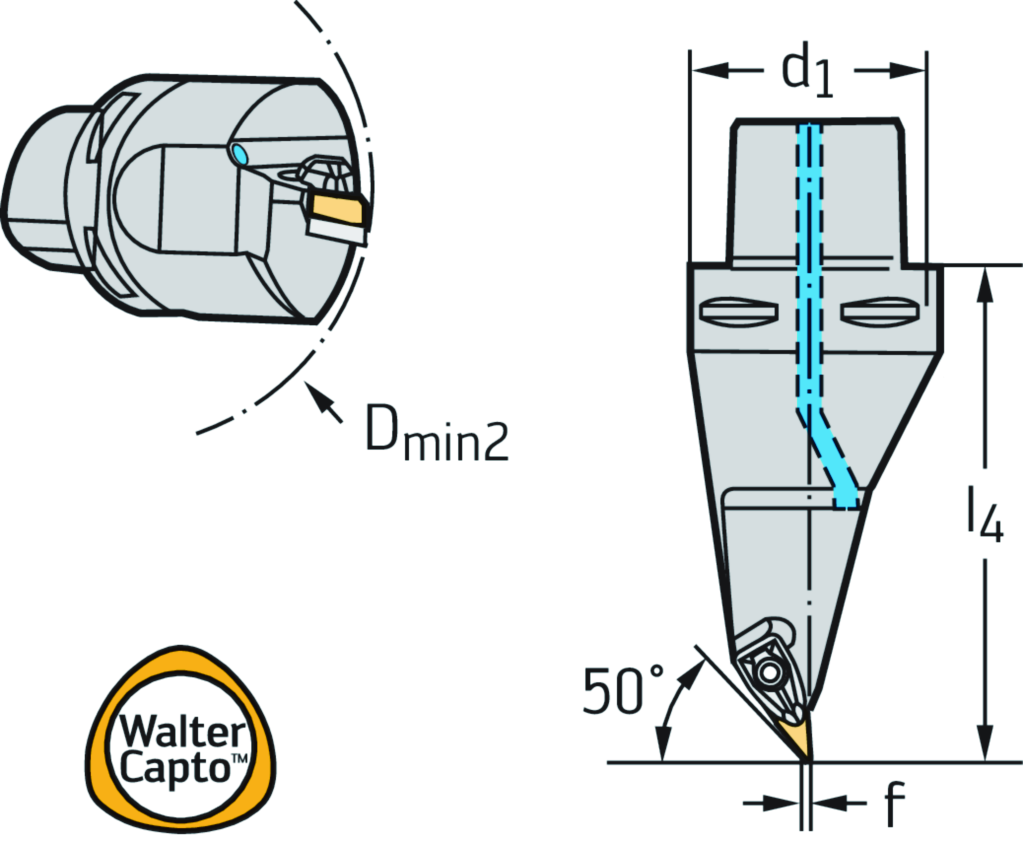

Drehhalter 45° – Pratzenspannung C...-DVMN • Walter Turn • metrisch • Walter CaptoTM ISO 26623 • κ=95° • links • C8 • rhombische Platte • VN .. 1604 ..
Eigenschaften
| Eckenwinkel Schneidplatte: | 35 ° |
|---|---|
| Funktionsbreite: | 0,9 mm |
| Funktionslänge: | 160 mm |
| Schneidkantenlänge: | 16,5 mm |
| Funktionshöhe: | 0 mm |
| Bildkennung: | 8 |
| Kraglänge: | 208 mm |
| Nachschleifrestmenge: | 208 mm |
| Aufnahmetyp, maschinenseitig: | CCS |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 3,83 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 800 |
| Einstellwinkel: | 95 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -4 ° |
| Neigungswinkel: | -14 ° |
| Schneidrichtung: | L |
| Befestigungsart Schneidplatte: | D |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 3 |
| Normnummer: | ISO26623-1 |
| Identifizierende Bestellnummer: | C8-DVMNL-00160-16 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DFA |
| Bezeichnung Schneidplatte: | VNMG 16 04 08 |
| Datenträger: | 0 |
