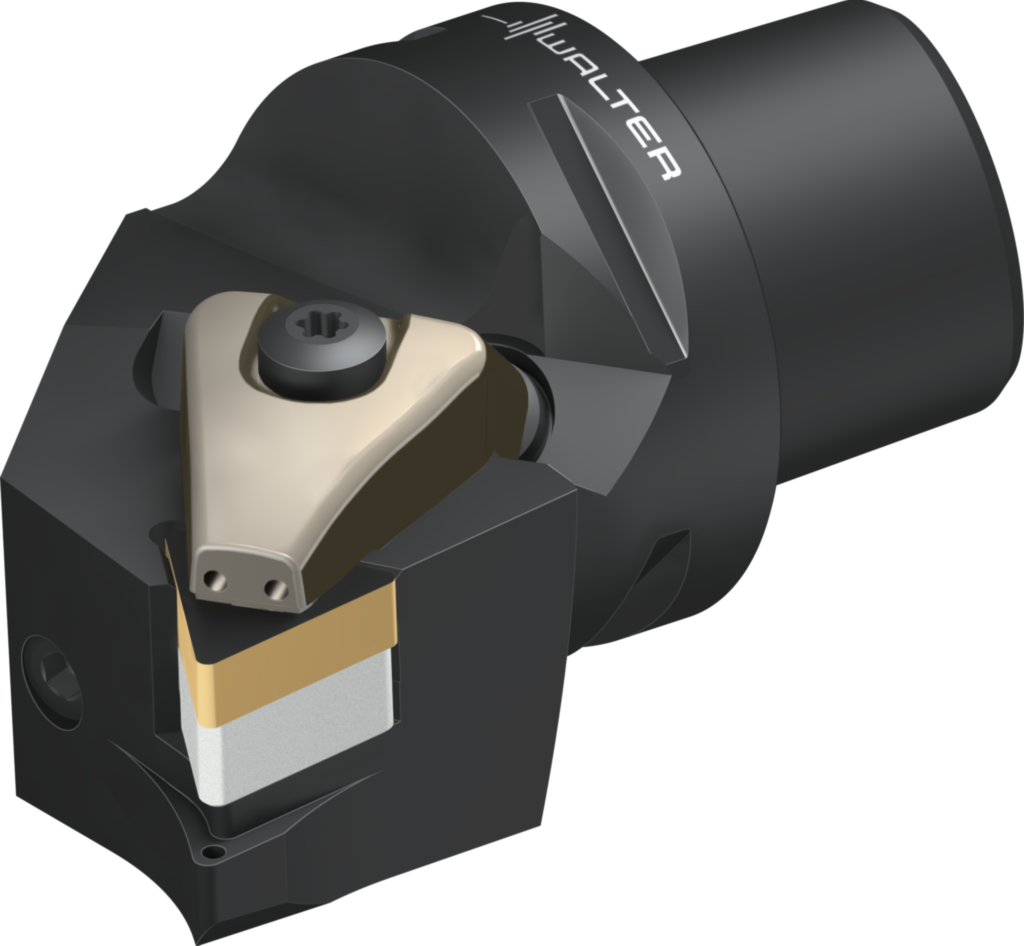

Drehhalter – Pratzenspannung C4-DTGNR-27050-16-P
Drehhalter – Pratzenspannung C4-DTGNR-27050-16-P
Produktnummer:
WAL0793739967
Drehhalter – Pratzenspannung C4-DTGNR-27050-16-P
Produktinformationen "Drehhalter – Pratzenspannung C4-DTGNR-27050-16-P"

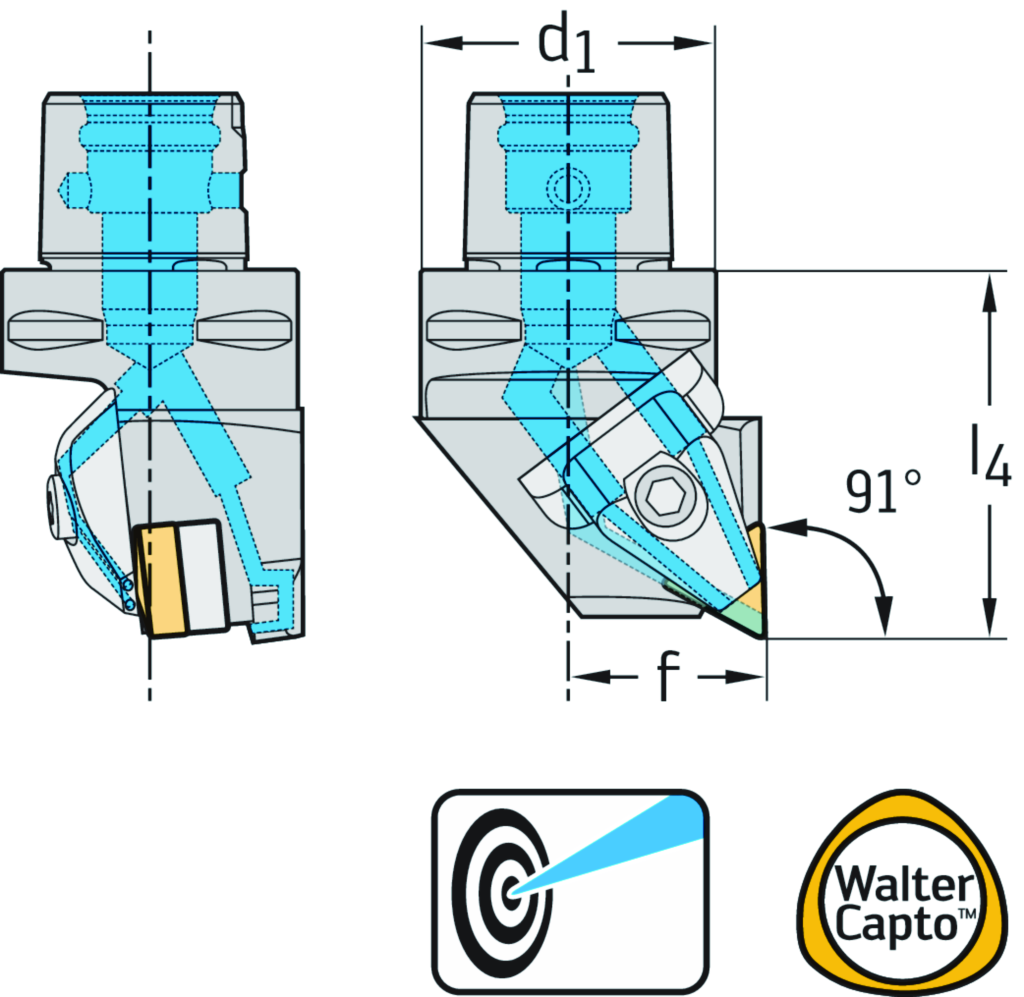

Drehhalter – Pratzenspannung C...-DTGN...-P • Walter Turn • metrisch • Walter CaptoTM ISO 26623 • κ=91° • rechts • C4 • dreieckige Platte • TN .. 1604 .. • Präzisionskühlung
Eigenschaften
| Eckenwinkel Schneidplatte: | 60 ° |
|---|---|
| Funktionsbreite: | 27 mm |
| Funktionslänge: | 50 mm |
| Schneidkantenlänge: | 16,5 mm |
| Funktionshöhe: | 0 mm |
| Bildkennung: | 8 |
| Kraglänge: | 74 mm |
| Nachschleifrestmenge: | 74 mm |
| Aufnahmetyp, maschinenseitig: | CCS |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,456 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 400 |
| Einstellwinkel: | 91 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -6 ° |
| Neigungswinkel: | -6 ° |
| Schneidrichtung: | R |
| Befestigungsart Schneidplatte: | D |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 7 |
| Normnummer: | ISO26623-1 |
| Identifizierende Bestellnummer: | C4-DTGNR-27050-16-P |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DDA |
| Bezeichnung Schneidplatte: | TNMG 16 04 08 |
| Datenträger: | 0 |
