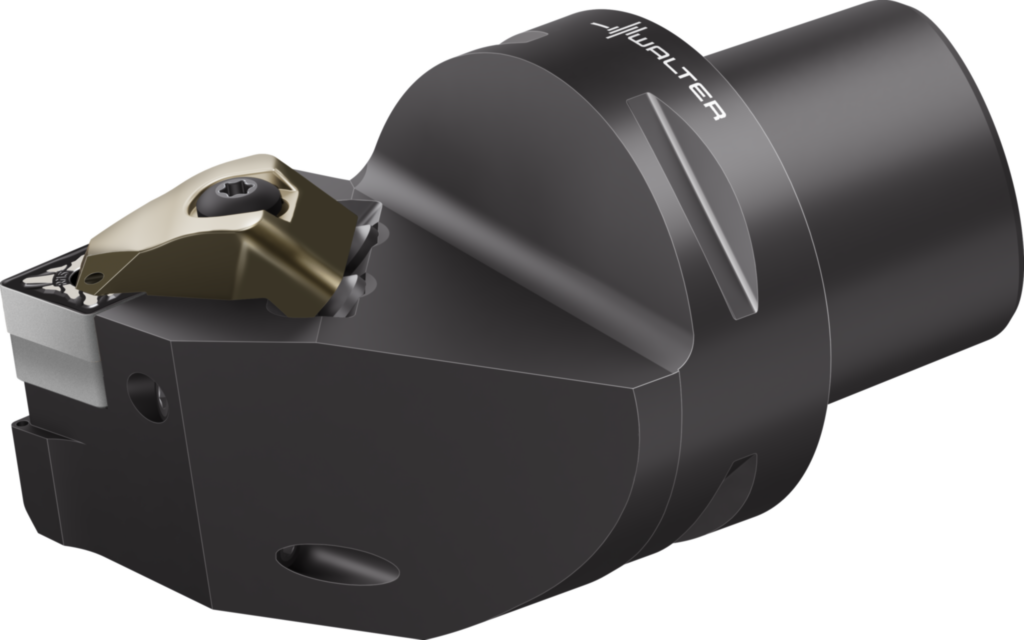

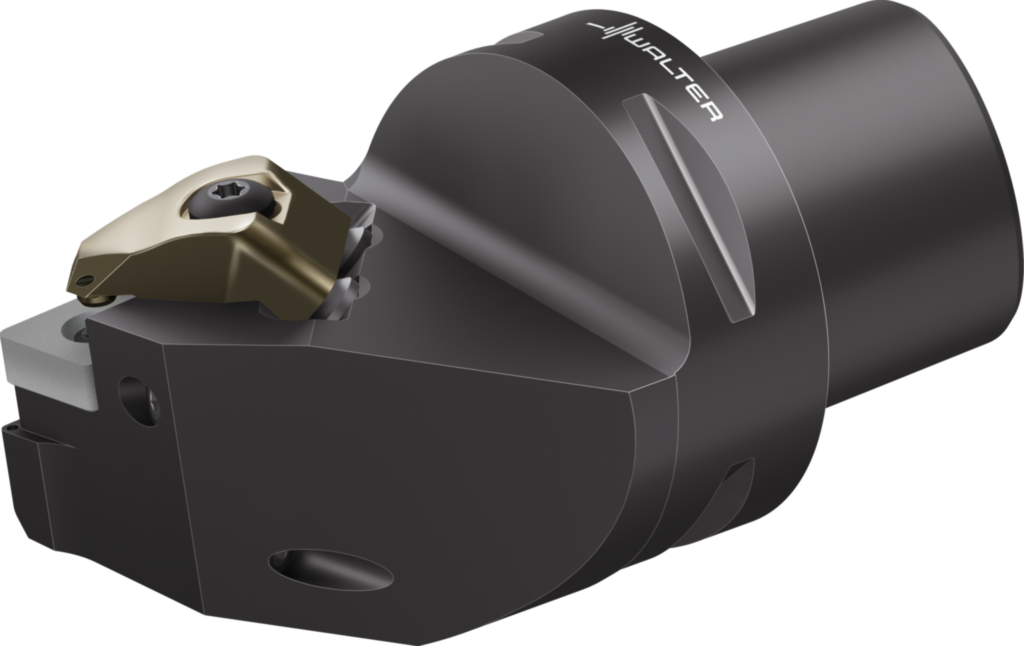

Drehhalter – Pratzenspannung C5-DCLNL-35060-16-P
Drehhalter – Pratzenspannung C5-DCLNL-35060-16-P
Produktnummer:
WAL0928238967
Drehhalter – Pratzenspannung C5-DCLNL-35060-16-P
Produktinformationen "Drehhalter – Pratzenspannung C5-DCLNL-35060-16-P"

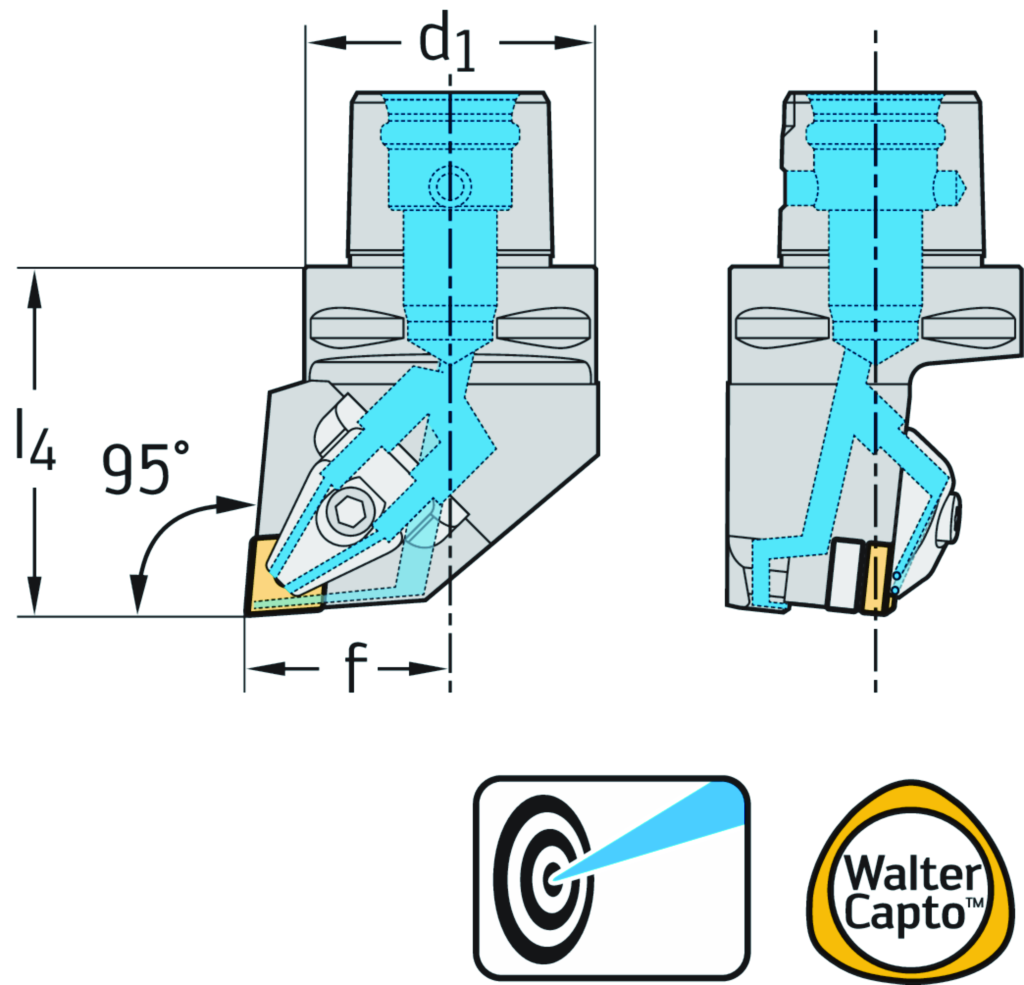

Drehhalter – Pratzenspannung C...-DCLN...-P • Walter Turn • metrisch • Walter CaptoTM ISO 26623 • κ=95° • links • C5 • rhombische Platte • CN .. 1606 .. • Präzisionskühlung
Eigenschaften
| Eckenwinkel Schneidplatte: | 80 ° |
|---|---|
| Funktionsbreite: | 35 mm |
| Funktionslänge: | 60 mm |
| Schneidkantenlänge: | 16,1 mm |
| Funktionshöhe: | 0 mm |
| Bildkennung: | 8 |
| Kraglänge: | 90 mm |
| Nachschleifrestmenge: | 90 mm |
| Aufnahmetyp, maschinenseitig: | CCS |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,855 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 500 |
| Einstellwinkel: | 95 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -5,5 ° |
| Neigungswinkel: | -6,4 ° |
| Schneidrichtung: | L |
| Befestigungsart Schneidplatte: | D |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 3 |
| Kühlschmierstoff-Austritt: | 7 |
| Normnummer: | ISO26623-1 |
| Identifizierende Bestellnummer: | C5-DCLNL-35060-16-P |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DDA |
| Bezeichnung Schneidplatte: | CNMG 16 06 12 |
| Datenträger: | 0 |
