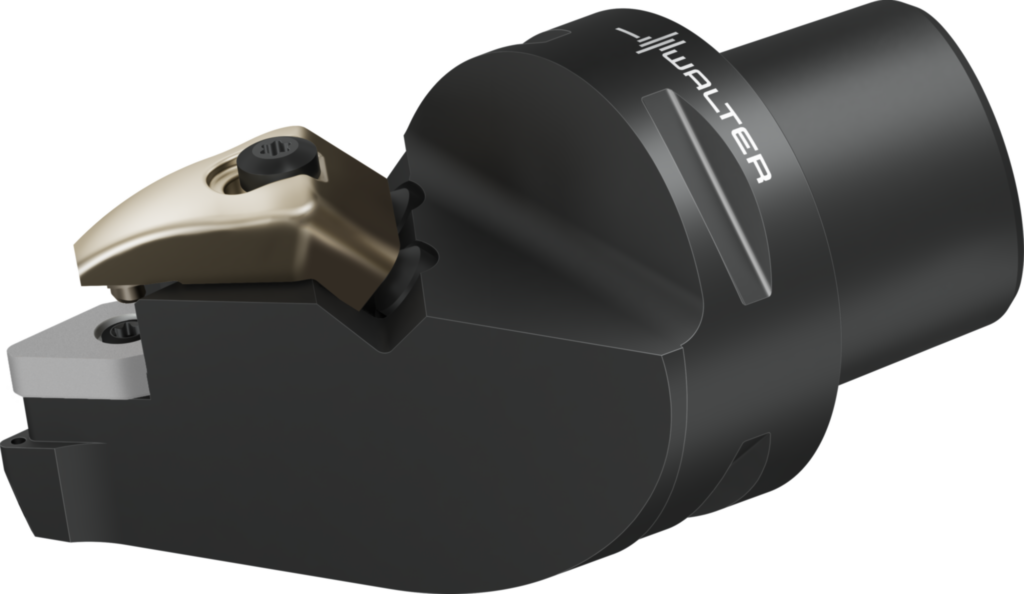

Drehhalter – Pratzenspannung C6-DDJNL-45065-15-P
Drehhalter – Pratzenspannung C6-DDJNL-45065-15-P
Produktnummer:
WAL0916800967
Drehhalter – Pratzenspannung C6-DDJNL-45065-15-P
Produktinformationen "Drehhalter – Pratzenspannung C6-DDJNL-45065-15-P"

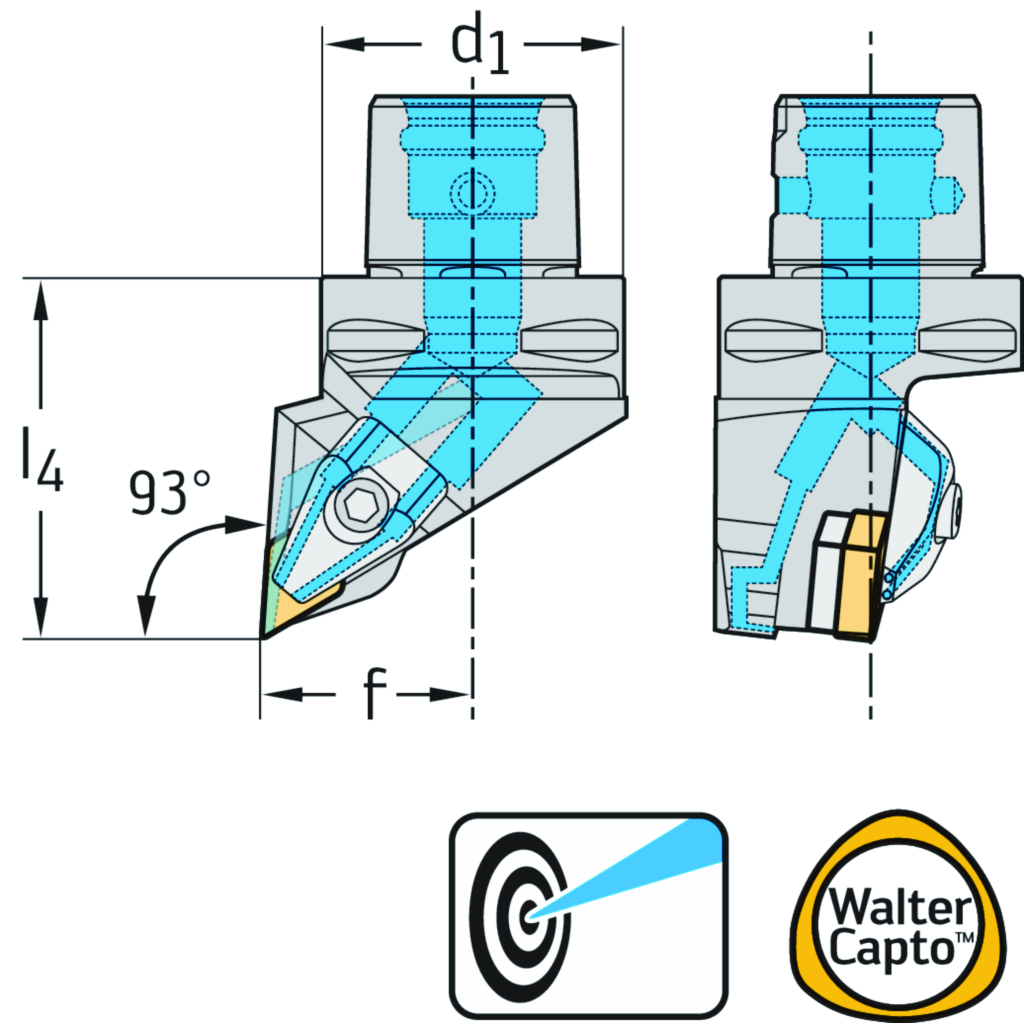

Drehhalter – Pratzenspannung C...-DDJN...-P • Walter Turn • metrisch • Walter CaptoTM ISO 26623 • κ=93° • links • C6 • rhombische Platte • DN .. 1506 .. • Präzisionskühlung
Eigenschaften
| Eckenwinkel Schneidplatte: | 55 ° |
|---|---|
| Funktionsbreite: | 45 mm |
| Funktionslänge: | 65 mm |
| Schneidkantenlänge: | 15,5 mm |
| Funktionshöhe: | 0 mm |
| Bildkennung: | 8 |
| Kraglänge: | 103 mm |
| Nachschleifrestmenge: | 103 mm |
| Aufnahmetyp, maschinenseitig: | CCS |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 1,152 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 630 |
| Einstellwinkel: | 93 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -6 ° |
| Neigungswinkel: | -7 ° |
| Schneidrichtung: | L |
| Befestigungsart Schneidplatte: | D |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 7 |
| Normnummer: | ISO26623-1 |
| Identifizierende Bestellnummer: | C6-DDJNL-45065-15-P |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DDA |
| Bezeichnung Schneidplatte: | DNMG 15 06 08 |
| Datenträger: | 0 |
