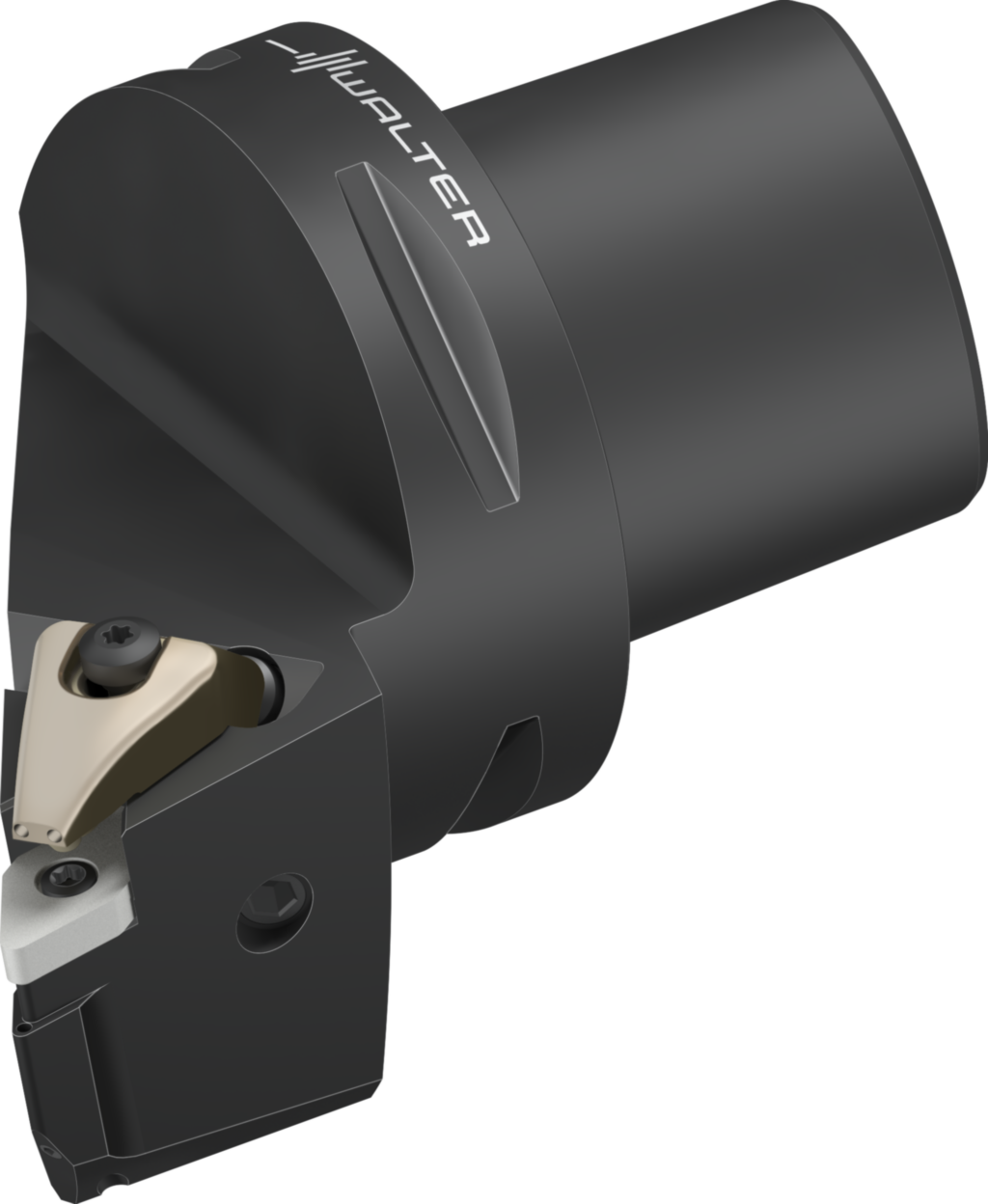

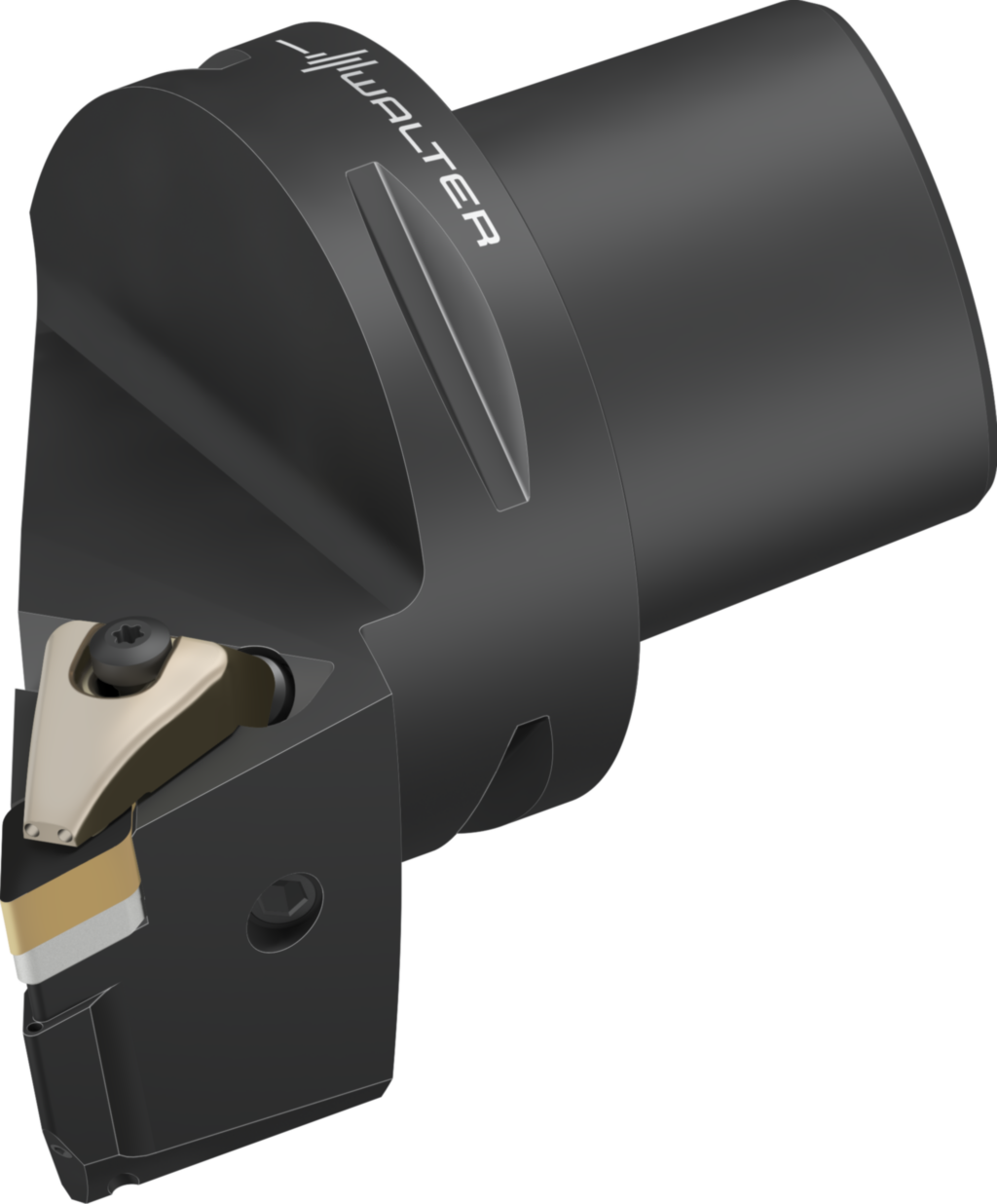

Drehhalter – Pratzenspannung C8-DDJNR-55080-15-P
Drehhalter – Pratzenspannung C8-DDJNR-55080-15-P
Produktnummer:
WAL0916803967
Drehhalter – Pratzenspannung C8-DDJNR-55080-15-P
Produktinformationen "Drehhalter – Pratzenspannung C8-DDJNR-55080-15-P"

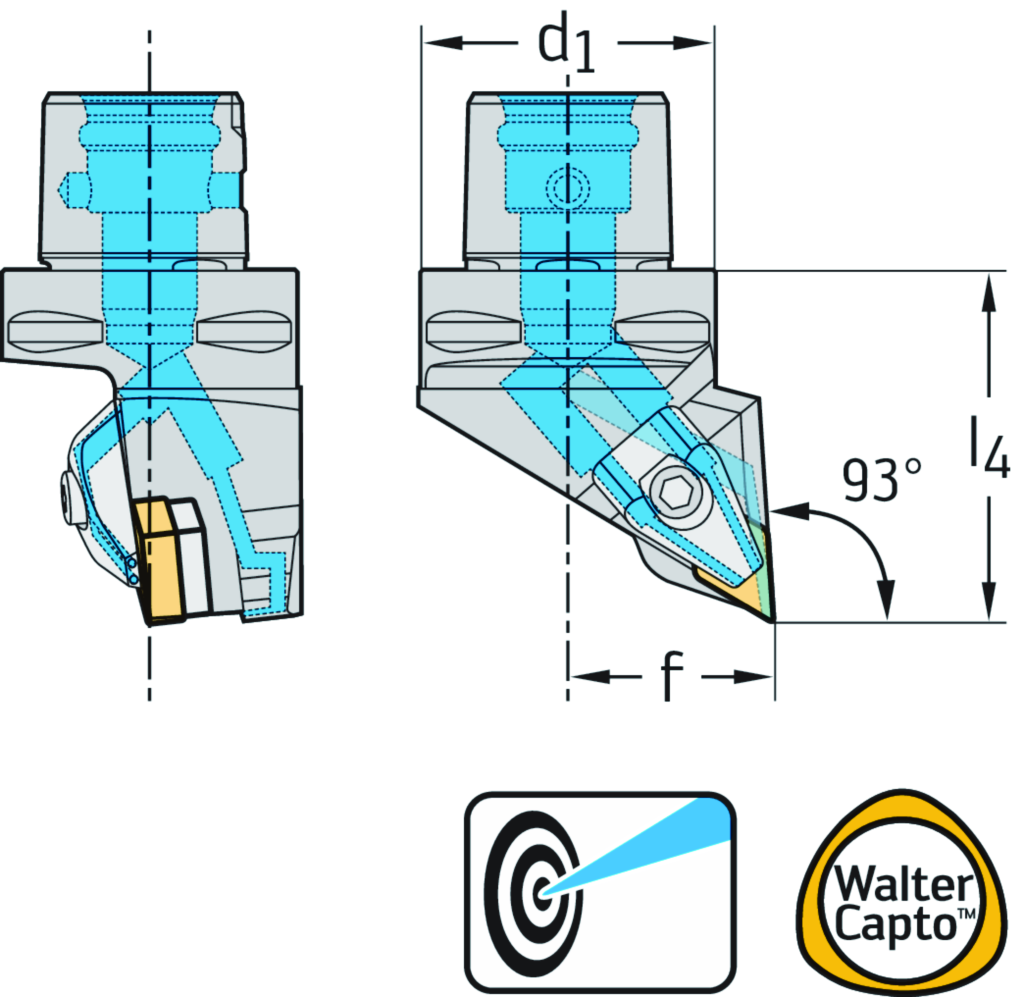

Drehhalter – Pratzenspannung C...-DDJN...-P • Walter Turn • metrisch • Walter CaptoTM ISO 26623 • κ=93° • rechts • C8 • rhombische Platte • DN .. 1506 .. • Präzisionskühlung
Eigenschaften
| Eckenwinkel Schneidplatte: | 55 ° |
|---|---|
| Funktionsbreite: | 55 mm |
| Funktionslänge: | 80 mm |
| Schneidkantenlänge: | 15,5 mm |
| Funktionshöhe: | 0 mm |
| Bildkennung: | 8 |
| Kraglänge: | 128 mm |
| Nachschleifrestmenge: | 128 mm |
| Aufnahmetyp, maschinenseitig: | CCS |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 2,25 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 800 |
| Einstellwinkel: | 93 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -6 ° |
| Neigungswinkel: | -7 ° |
| Schneidrichtung: | R |
| Befestigungsart Schneidplatte: | D |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 3 |
| Kühlschmierstoff-Austritt: | 7 |
| Normnummer: | ISO26623-1 |
| Identifizierende Bestellnummer: | C8-DDJNR-55080-15-P |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DDA |
| Bezeichnung Schneidplatte: | DNMG 15 06 08 |
| Datenträger: | 0 |
