ER-Spannzangenfutter für IK C8-391.14-32 165
ER-Spannzangenfutter für IK C8-391.14-32 165
Produktnummer:
WAL0707528967
ER-Spannzangenfutter für IK C8-391.14-32 165
Produktinformationen "ER-Spannzangenfutter für IK C8-391.14-32 165"

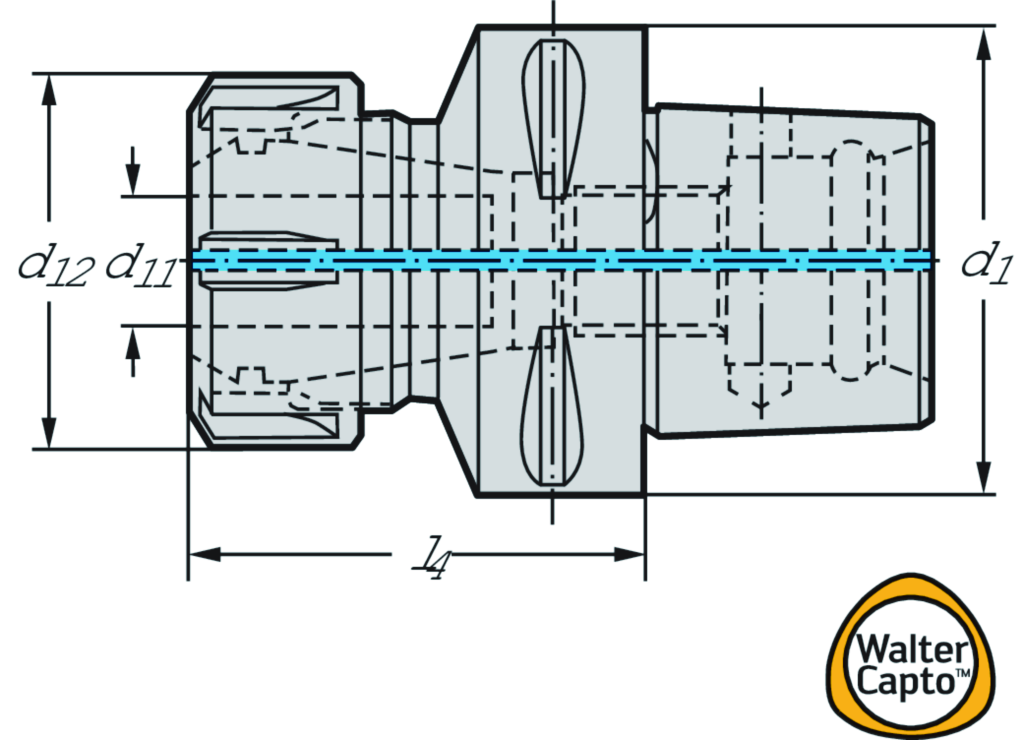

ER-Spannzangenfutter für IK C.-391.14 • metrisch • Für ER-Spannzangen nach DIN 6499/ISO15488 • Für Einsatz mit Dichtscheibe • d1=C8 • d11=ER32
Eigenschaften
| Körperdurchmesser: | 50 mm |
|---|---|
| Länge Außendurchmesser 1: | 22,5 mm |
| Körperdurchmesser Spannmutter: | 50 mm |
| Funktionslänge: | 152 mm |
| Kraglänge: | 165 mm |
| Nachschleifrestmenge: | 213 mm |
| Aufnahmetyp, maschinenseitig: | CCS |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 4,127 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmetyp, werkstückseitig: | SZD |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmeform, werkstückseitig: | 2 |
| Aufnahmeausführung, werkstückseitig: | 9 |
| Aufnahmegröße, maschinenseitig: | 800 |
| Aufnahmeart, werkstückseitig: | 5 |
| Schaftlänge: | 48 mm |
| Aufnahmedurchmesser, maschinenseitig: | 80 mm |
| Aufnahmegröße werkstückseitig: | 320 |
| J4: | SZD02C0320**** |
| Drehzahl, max.: | 14000 1/min |
| Anzahl Bohrungen: | 1 |
| Winkellage, Aufnahme, werkstückseitig: | 0 ° |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer: | ISO26623-1 |
| Identifizierende Bestellnummer: | C8-391.14-32 165 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-89 |
| J6: | CCS01C0800$$$$ |
| Datenträger: | 0 |
