Eckfräser M5130-010-W16-02-05
Eckfräser M5130-010-W16-02-05
Produktnummer:
WAL0952604724
Eckfräser M5130-010-W16-02-05
Produktinformationen "Eckfräser M5130-010-W16-02-05"

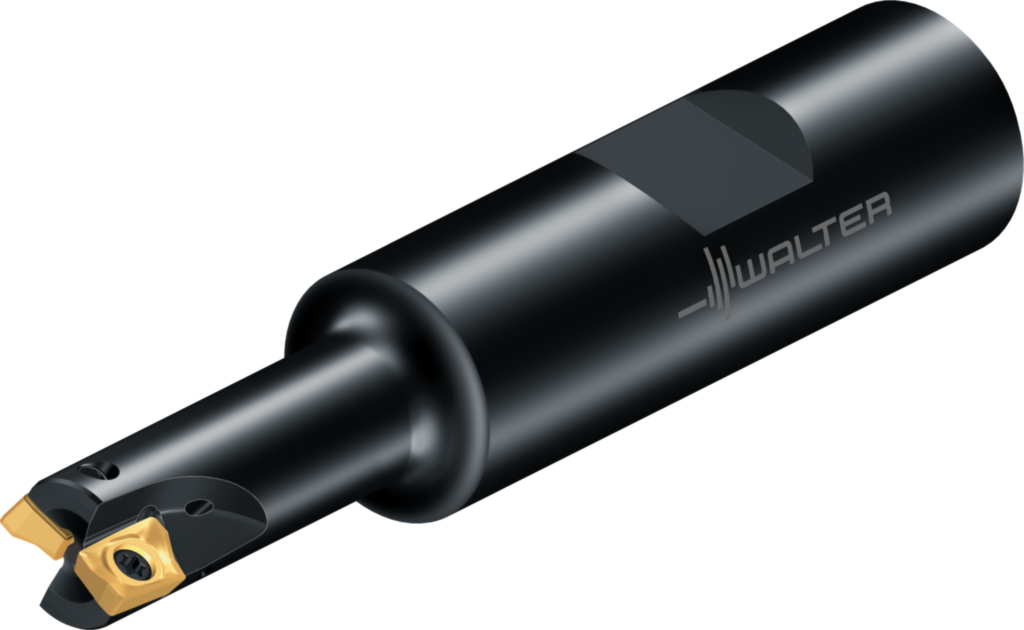

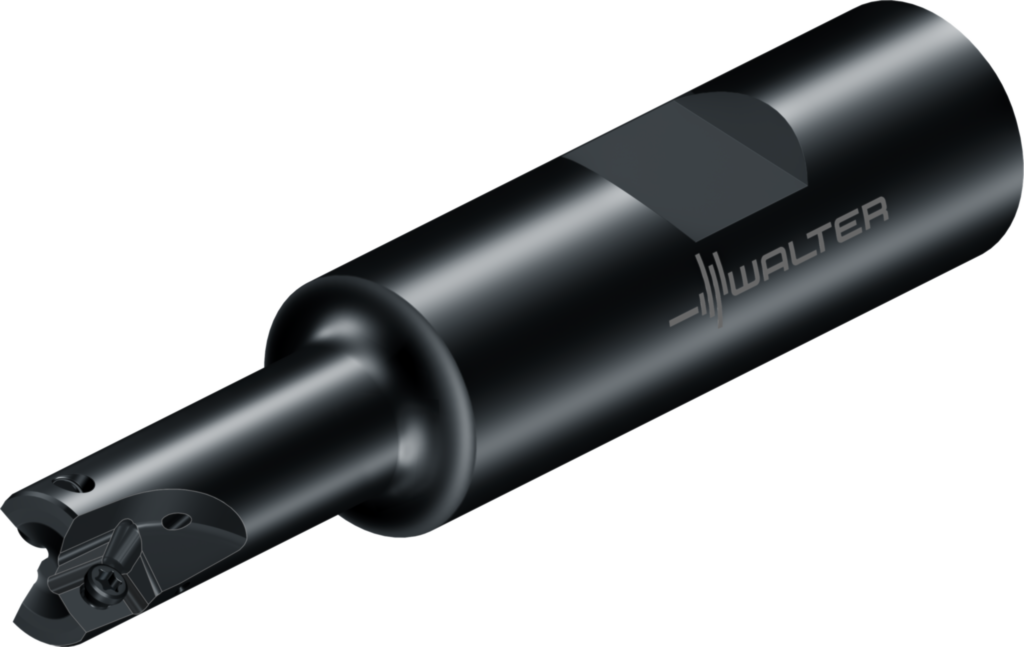

Eckfräser M5130 • Xtra·tec® XT • Schaft DIN 1835 B • κ=90° • metrisch • AC .. 0602 .. • Dc=10mm • Z=2
Eigenschaften
| Körperdurchmesser: | 9,5 mm |
|---|---|
| Schneidendurchmesser 1 (Nenndurchmesser): | 10 mm |
| Schneidenlänge, max.: | 5 mm |
| Kopflänge: | 26,7 mm |
| Bildkennung: | 1 |
| Kraglänge: | 30 mm |
| Nachschleifrestmenge: | 80 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Nutzlänge: | 30 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h6 |
| Aufnahmeform, maschinenseitig: | 10 |
| Masse (Gewicht): | 0,089 kg |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 160 |
| Schaftlänge: | 48 mm |
| Aufnahmedurchmesser, maschinenseitig: | 16 mm |
| Werkzeugausführung: | S |
| Einstellwinkel: | 90 ° |
| Anzahl wirksamer Schneiden, umfangseitig: | 2 |
| Anzahl wirksamer Schneiden, stirnseitig: | 2 |
| Drehzahl, max.: | 40000 1/min |
| Schneidrichtung: | R |
| Befestigungsart Schneidplatte: | S |
| Rückspanwinkel: | 0 ° |
| Eintauchwinkel, max.: | 6,7 ° |
| Kühlschmierstoff-Eintritt: | 1 |
| Einstellbarkeit: | 0 |
| Eintauchtiefe, max.: | 0,77 mm |
| Kühlschmierstoff-Austritt: | 3 |
| Normnummer: | ISO3338-2 |
| Seitenspanwinkel: | 0 ° |
| Anzahl Schneidplattenmontageebenen: | 1 |
| Identifizierende Bestellnummer: | M5130-010-W16-02-05 |
| Anzahl Schneidplatten je Montageebene: | 2 |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | WE |
| Normnummer Sachmerkmal: | DIN4000-87 |
| Anzahl Schneidplatten Position A: | 2 |
| Bearbeitungsverfahren: | FZI |
| Cutting item type count: | 1 |
| Datenträger: | 0 |
