Feinbohr-Kurzklemmhalter FR760
Produktinformationen "Feinbohr-Kurzklemmhalter FR760"

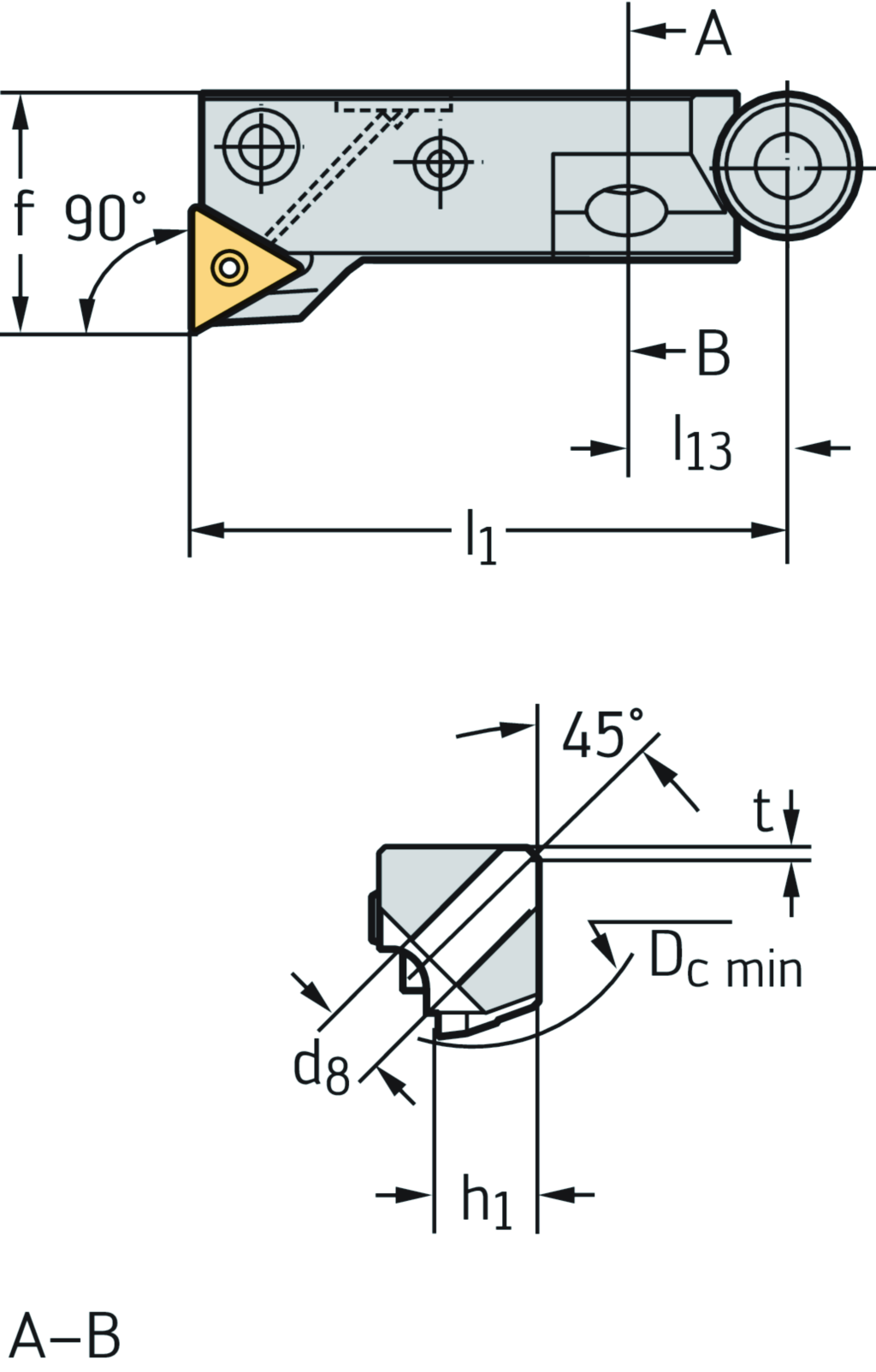

Feinbohr-Kurzklemmhalter FR760 • metrisch • rechts • κ=90° • Dc(min)=28mm
Eigenschaften
| Eckenwinkel Schneidplatte: | 60 ° |
|---|---|
| Funktionsbreite: | 20 mm |
| Funktionslänge: | 45,5 mm |
| Funktionshöhe: | 8,5 mm |
| Kopflänge: | 14,7 mm |
| Bildkennung: | 6 |
| Nachschleifrestmenge: | 49,5 mm |
| Aufnahmetyp, maschinenseitig: | KKW |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,093 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 085R |
| Schafthöhe: | 14 mm |
| Schaftbreite: | 14 mm |
| Werkzeugausführung: | S |
| Einstellwinkel: | 90 ° |
| Orthogonalspanwinkel: | 0 ° |
| Länge Einstellschraube: | 12 mm |
| Schneidrichtung: | R |
| Abstand Bohrung 1: | 13,5 mm |
| Befestigungsart Schneidplatte: | S |
| Halterform: | G |
| Durchmesser Befestigungsbohrung: | 5,5 mm |
| Normnummer: | - |
| Verstellbereich: | 0,002 mm |
| Höhe Befestigungsbohrung: | 1 mm |
| Identifizierende Bestellnummer: | FR760 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-175 |
| Bearbeitungsverfahren: | DDI |
| Bezeichnung Schneidplatte: | TCMT 2(1.5)1 |
| Datenträger: | 0 |
