Gewindefräsplatten - M, MF, UNC, UNF, UN P26300-1102-D67 WSM37G
Gewindefräsplatten - M, MF, UNC, UNF, UN P26300-1102-D67 WSM37G
Produktnummer:
WAL4063465281984
Gewindefräsplatten - M, MF, UNC, UNF, UN P26300-1102-D67 WSM37G
EAN-Nr.:
4063465281984
Zur Produktbeschreibung
Produktinformationen "Gewindefräsplatten - M, MF, UNC, UNF, UN P26300-1102-D67 WSM37G"
Gewindefräsplatten - M, MF, UNC, UNF, UN P26300 • Tiger·tec® Gold • WSM37G • Gewindesteigung, min.=3-4,5mm • Gangzahl je Inch, max.=8-6
Eigenschaften

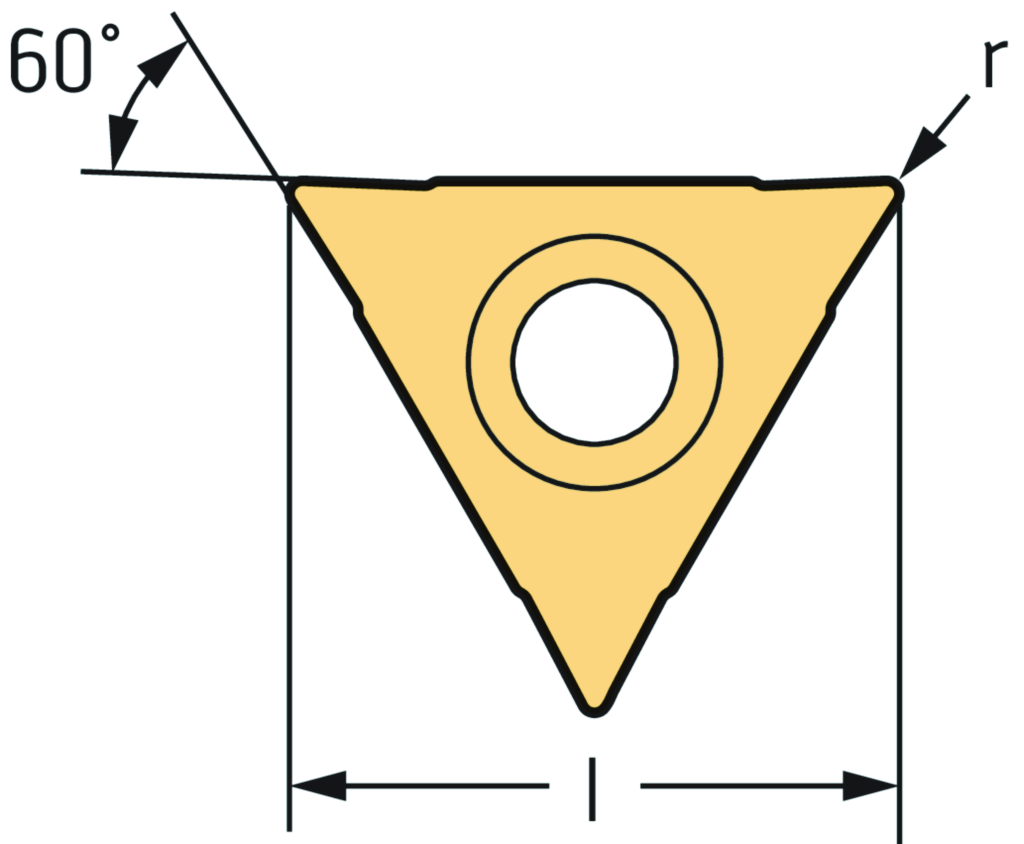

| Eckenwinkel Schneidplatte: | 60 ° |
|---|---|
| Profilform: | - |
| Normalfreiwinkel, Hauptschneide: | 7 ° |
| Gewindesteigung min: | 3 mm |
| Profilabstand X: | 0 mm |
| Eingeschriebener Kreis: | 6,35 mm |
| Gewindesteigung max: | 4,5 mm |
| Profilabstand Y: | 0,2 mm |
| Zähnezahl: | 1 |
| Bildkennung: | 8 |
| Gangzahl je Inch, min: | 6 |
| Profilwinkel: | 60 ° |
| Spitzenradius: | 0,2 mm |
| Gangzahl je Inch, max.: | 8 |
| Normnummer: | - |
| Schneidkantenhöhe: | 2,38 mm |
| Masse (Gewicht): | 0,001 kg |
| Schneidenausführung: | E |
| Spanbrecher: | 1 |
| Spanbrecher, Herstellerbezeichnung: | D67 |
| Außen-/Innengewinde: | I |
| Profilwinkel rechts: | 30 ° |
| Schneidplattenausführung: | R |
| Profilwinkel links: | 30 ° |
| Schneidenprofiltyp: | F |
| Schneidplattendicke: | 2,38 mm |
| Befestigungsart: | 3 |
| Anzahl Schneiden: | 3 |
| Befestigungslochdurchmesser: | 2,8 mm |
| Gewindeart: | VP60 |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Schneidstoffbezeichnung des Herstellers: | WSM37G |
| Beschichtung / Oberfläche: | TiAlN+Al2O3+(ZrN) |
| Ausführung und Anzahl bestückter Schneidenecken: | S |
| Identifizierende Bestellnummer: | P26300-1102-D67 WSM37G |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-77 |
| Bearbeitungsverfahren: | FSC |
