HSS-E Maschinen-Gewindebohrer A224060S-STIUNC10
HSS-E Maschinen-Gewindebohrer A224060S-STIUNC10
Produktnummer:
WAL4042446318048
HSS-E Maschinen-Gewindebohrer A224060S-STIUNC10
EAN-Nr.:
4042446318048
Zur Produktbeschreibung
Produktinformationen "HSS-E Maschinen-Gewindebohrer A224060S-STIUNC10"
HSS-E Maschinen-Gewindebohrer • Paradur® Ti • kurzer Anschnitt • ≤2xD • EGUNC/3B • ANSI B94.9 • rechtsgedrallte Nut 15° • geeignet für Grundloch • VAP • EGUNC #10-24 • P=24

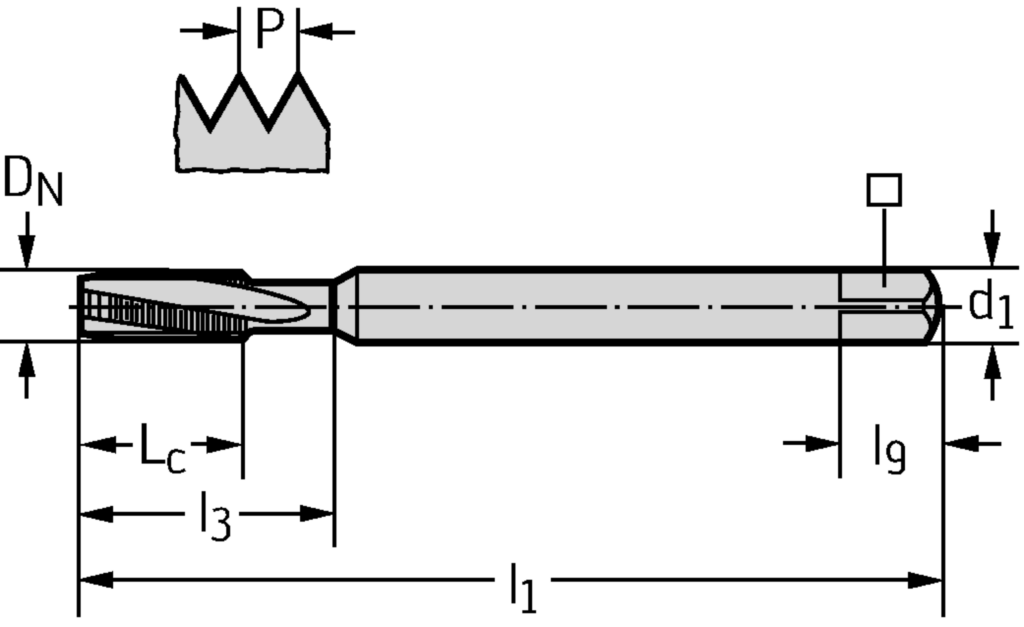

Eigenschaften
| Gewindebezeichnung, außen: | EGUNC #10-24 |
|---|---|
| Gewindenenndurchmesser, Inch: | 0,2441 inch |
| Gewindenummer: | 10 |
| Bildkennung: | 2 |
| Gewindetoleranzklasse: | 3B |
| Kraglänge: | 43,1 mm |
| Anschnittdurchmesser: | 5,04 mm |
| Anschnittlänge: | 2,65 mm |
| Gangzahl je Inch: | 24 |
| Nachschleifrestmenge: | 66,05 mm |
| Halsdurchmesser: | 4,6 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h9 |
| Aufnahmeform, maschinenseitig: | 21 |
| Masse (Gewicht): | 0,016 kg |
| Aufnahmeausführung, maschinenseitig: | 2 |
| Nutzlänge: | 28 mm |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 255 |
| Anzahl Schneiden: | 3 |
| Schaftlänge: | 45 mm |
| Aufnahmedurchmesser, maschinenseitig: | 6,477 mm |
| Werkzeugausführung: | S |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Gewindelänge: | 16 mm |
| Schneidrichtung: | R |
| Schneidstoffbezeichnung des Herstellers: | VAP |
| Beschichtung / Oberfläche: | Vaporisiert |
| Drallrichtung: | R |
| Drallwinkel: | 15 ° |
| Gewindeart: | EGUNC |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | ANSI B94.9 |
| Werkzeugart: | 1 |
| Anschnittform: | C |
| Identifizierende Bestellnummer: | A224060S-STIUNC10 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-80 |
| Bearbeitungsverfahren: | EGI |
| Datenträger: | 0 |
