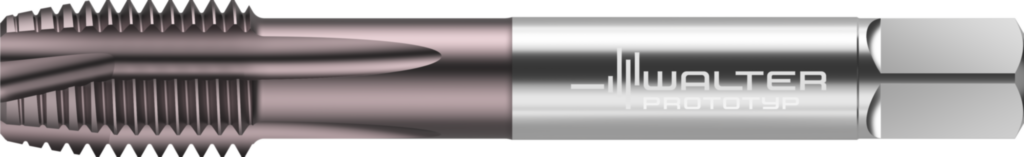

HSS-E Maschinen-Gewindebohrer TC217.UNF7/8-R0-WY80RG
HSS-E Maschinen-Gewindebohrer TC217.UNF7/8-R0-WY80RG
Produktnummer:
WAL4042446297145
HSS-E Maschinen-Gewindebohrer TC217.UNF7/8-R0-WY80RG
EAN-Nr.:
4042446297145
Zur Produktbeschreibung
Produktinformationen "HSS-E Maschinen-Gewindebohrer TC217.UNF7/8-R0-WY80RG"
HSS-E Maschinen-Gewindebohrer TC217 • Advance • Schälanschnitt • ≤3xD • UNF/2B/3B • DIN/ANSI • geeignet für Durchgangsbohrung • WY80RG • UNF 7/8-14 • P=14
Eigenschaften
| Gewindeart: | UNF |
|---|---|
| Gewindenenndurchmesser, metrisch: | 22,225 mm |
| Gewindebezeichnung, außen: | UNF 7/8-14 |
| Gewindenenndurchmesser, Inch: | 0,875 inch |
| Gewinde-Nenndurchmesser (als Bruchwert): | 7/8 inch |
| Bildkennung: | 1 |
| Gewindetoleranzklasse: | 2B/3B |
| Kraglänge: | 75,95 mm |
| Anschnittdurchmesser: | 20,32 mm |
| Anschnittlänge: | 8,16 mm |
| Gangzahl je Inch: | 14 |
| Nachschleifrestmenge: | 125 mm |
| Halsdurchmesser: | 17,4 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Gewindelänge: | 24 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h9 |
| Aufnahmeform, maschinenseitig: | 21 |
| Masse (Gewicht): | 0,239 kg |
| Aufnahmeausführung, maschinenseitig: | 2 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 697 |
| Anzahl Schneiden: | 4 |
| Aufnahmedurchmesser, maschinenseitig: | 17,704 mm |
| Werkzeugausführung: | S |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Schneidrichtung: | R |
| Schneidstoffbezeichnung des Herstellers: | WY80RG |
| Beschichtung / Oberfläche: | TiAlN |
| Drallrichtung: | N |
| Drallwinkel: | 0 ° |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | DIN/ANSI |
| Werkzeugart: | 1 |
| Anschnittform: | B |
| Identifizierende Bestellnummer: | TC217.UNF7/8-R0-WY80RG |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-80 |
| Bearbeitungsverfahren: | EGI |
| Datenträger: | 0 |
