HSS-E Maschinen-Gewindeformer TC410-G1/8-N6-WY80AD
HSS-E Maschinen-Gewindeformer TC410-G1/8-N6-WY80AD
Produktnummer:
WAL4042446290993
HSS-E Maschinen-Gewindeformer TC410-G1/8-N6-WY80AD
EAN-Nr.:
4042446290993
Zur Produktbeschreibung
Produktinformationen "HSS-E Maschinen-Gewindeformer TC410-G1/8-N6-WY80AD"

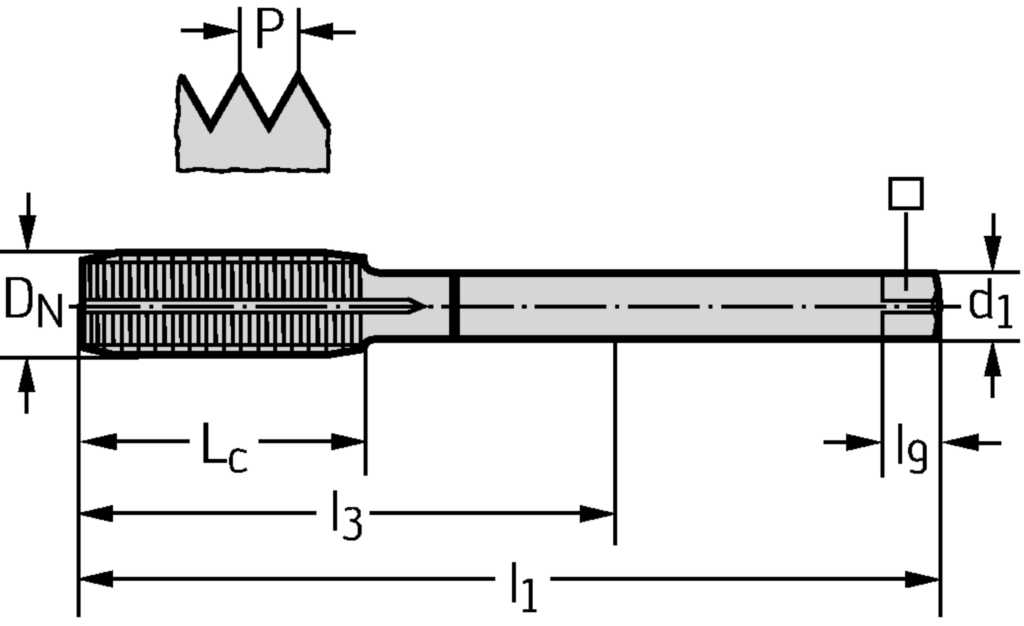

HSS-E Maschinen-Gewindeformer TC410 • Advance • kurzer Anschnitt • ≤3,5xD • G/NORMAL • DIN 2189° • geeignet für Grundloch • geeignet für Durchgangsbohrung • WY80AD • G 1/8-28 • P=28
Eigenschaften
| Gewindeart: | G |
|---|---|
| Gewindenenndurchmesser, metrisch: | 9,728 mm |
| Gewindebezeichnung, außen: | G 1/8-28 |
| Gewindenenndurchmesser, Inch: | 0,383 inch |
| Gewinde-Nenndurchmesser (als Bruchwert): | 1/8 inch |
| Bildkennung: | 3 |
| Gewindetoleranzklasse: | NORMAL |
| Kraglänge: | 71,7 mm |
| Anschnittdurchmesser: | 9,3 mm |
| Anschnittlänge: | 2,72 mm |
| Gangzahl je Inch: | 28 |
| Nachschleifrestmenge: | 94,7 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Gewindelänge: | 20 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h9 |
| Aufnahmeform, maschinenseitig: | 21 |
| Masse (Gewicht): | 0,03 kg |
| Aufnahmeausführung, maschinenseitig: | 0 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 70 |
| Anzahl Schneiden: | 5 |
| Schaftlänge: | 27 mm |
| Aufnahmedurchmesser, maschinenseitig: | 7 mm |
| Werkzeugausführung: | S |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Schneidrichtung: | R |
| Schneidstoffbezeichnung des Herstellers: | WY80AD |
| Beschichtung / Oberfläche: | TIN |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | DIN 2189 |
| Werkzeugart: | 4 |
| Anschnittform: | C |
| Identifizierende Bestellnummer: | TC410-G1/8-N6-WY80AD |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-80 |
| Bearbeitungsverfahren: | EGI |
| Datenträger: | 0 |
