HSS-E-PM Maschinen-Gewindebohrer 23460406-UNF7/16
HSS-E-PM Maschinen-Gewindebohrer 23460406-UNF7/16
Produktnummer:
WAL4042446294823
HSS-E-PM Maschinen-Gewindebohrer 23460406-UNF7/16
EAN-Nr.:
4042446294823
Zur Produktbeschreibung
Produktinformationen "HSS-E-PM Maschinen-Gewindebohrer 23460406-UNF7/16"

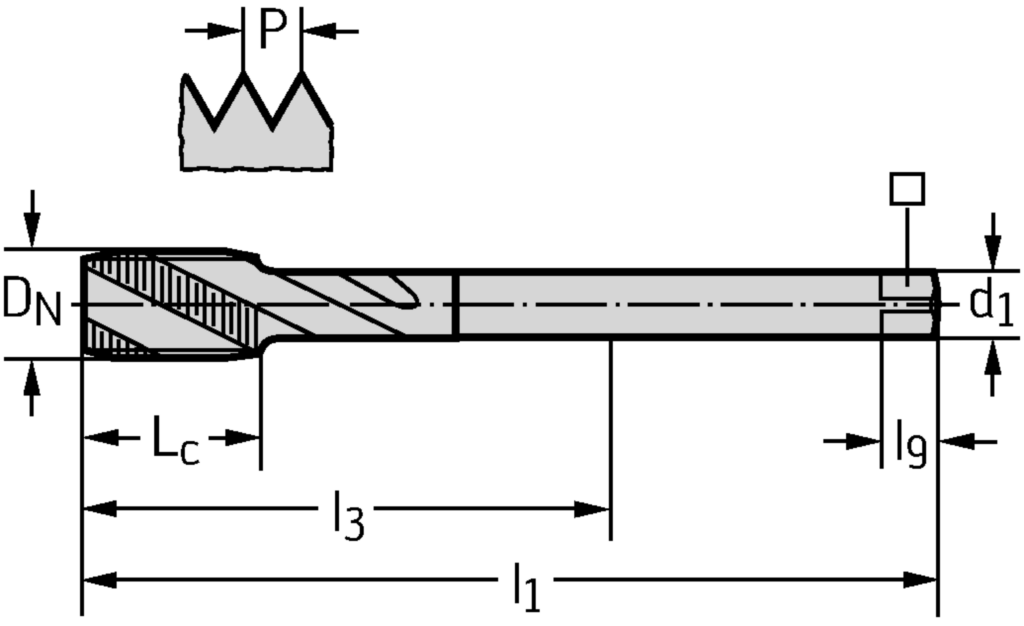

HSS-E-PM Maschinen-Gewindebohrer • Paradur® Ni • kurzer Anschnitt • ≤1,5xD • UNF/3B • DIN 2184-1 • rechtsgedrallte Nut 25° • geeignet für Grundloch • TICN • UNF 7/16-20 • P=20
Eigenschaften
| Gewindebezeichnung, außen: | UNF 7/16-20 |
|---|---|
| Gewindenenndurchmesser, Inch: | 0,4375 inch |
| Gewinde-Nenndurchmesser (als Bruchwert): | 7/16 inch |
| Bildkennung: | 1 |
| Gewindetoleranzklasse: | 3B |
| Kraglänge: | 76 mm |
| Anschnittdurchmesser: | 9,78 mm |
| Anschnittlänge: | 3,56 mm |
| Gangzahl je Inch: | 20 |
| Nachschleifrestmenge: | 100 mm |
| Halsdurchmesser: | 7,7 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Nutzlänge: | 76 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h9 |
| Aufnahmeform, maschinenseitig: | 21 |
| Masse (Gewicht): | 0,046 kg |
| Aufnahmeausführung, maschinenseitig: | 0 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 80 |
| Anzahl Schneiden: | 4 |
| Schaftlänge: | 27 mm |
| Aufnahmedurchmesser, maschinenseitig: | 8 mm |
| Werkzeugausführung: | S |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Gewindelänge: | 20 mm |
| Schneidrichtung: | R |
| Schneidstoffbezeichnung des Herstellers: | TICN |
| Beschichtung / Oberfläche: | TiCN |
| Drallrichtung: | R |
| Drallwinkel: | 25 ° |
| Gewindeart: | UNF |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | DIN 2184-1 |
| Werkzeugart: | 1 |
| Anschnittform: | C |
| Identifizierende Bestellnummer: | 23460406-UNF7/16 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-80 |
| Bearbeitungsverfahren: | EGI |
| Datenträger: | 0 |
