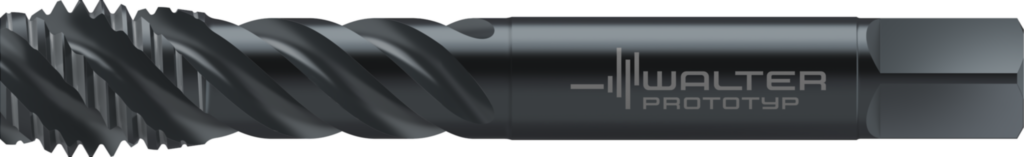

HSS-E (-PM) Maschinen-Gewindebohrer TC142.UNF7/16-L0-WY80FC
HSS-E (-PM) Maschinen-Gewindebohrer TC142.UNF7/16-L0-WY80FC
Produktnummer:
WAL4042446299156
HSS-E (-PM) Maschinen-Gewindebohrer TC142.UNF7/16-L0-WY80FC
EAN-Nr.:
4042446299156
Zur Produktbeschreibung
Produktinformationen "HSS-E (-PM) Maschinen-Gewindebohrer TC142.UNF7/16-L0-WY80FC"
HSS-E (-PM) Maschinen-Gewindebohrer TC142 • Supreme • kurzer Anschnitt • ≤3xD • UNF/2BX • DIN/ANSI • rechtsgedrallte Nut 50° • geeignet für Grundloch • WY80FC • UNF 7/16-20 • P=20
Eigenschaften
| Gewindebezeichnung, außen: | UNF 7/16-20 |
|---|---|
| Gewindenenndurchmesser, Inch: | 0,4375 inch |
| Gewinde-Nenndurchmesser (als Bruchwert): | 7/16 inch |
| Bildkennung: | 1 |
| Gewindetoleranzklasse: | 2BX |
| Kraglänge: | 72,681 mm |
| Anschnittdurchmesser: | 9,72 mm |
| Anschnittlänge: | 3,36 mm |
| Gangzahl je Inch: | 20 |
| Nachschleifrestmenge: | 100 mm |
| Halsdurchmesser: | 7,9 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h9 |
| Aufnahmeform, maschinenseitig: | 21 |
| Masse (Gewicht): | 0,045 kg |
| Aufnahmeausführung, maschinenseitig: | 2 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 323 |
| Anzahl Schneiden: | 3 |
| Schaftlänge: | 52 mm |
| Aufnahmedurchmesser, maschinenseitig: | 8,204 mm |
| Werkzeugausführung: | S |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Gewindelänge: | 15 mm |
| Schneidrichtung: | R |
| Schneidstoffbezeichnung des Herstellers: | WY80FC |
| Beschichtung / Oberfläche: | Vaporisiert |
| Drallrichtung: | R |
| Drallwinkel: | 50 ° |
| Gewindeart: | UNF |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | DIN/ANSI |
| Werkzeugart: | 1 |
| Anschnittform: | C |
| Identifizierende Bestellnummer: | TC142.UNF7/16-L0-WY80FC |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-80 |
| Bearbeitungsverfahren: | EGI |
| Datenträger: | 0 |
