HSS-E-PM Maschinen-Gewindeformer TC430-M4-C0-WW60EL
HSS-E-PM Maschinen-Gewindeformer TC430-M4-C0-WW60EL
Produktnummer:
WAL4042446313241
HSS-E-PM Maschinen-Gewindeformer TC430-M4-C0-WW60EL
EAN-Nr.:
4042446313241
Zur Produktbeschreibung
Produktinformationen "HSS-E-PM Maschinen-Gewindeformer TC430-M4-C0-WW60EL"
HSS-E-PM Maschinen-Gewindeformer TC430 • Supreme • kurzer Anschnitt • ≤3xD • M/6HX • DIN 2174° • geeignet für Grundloch • geeignet für Durchgangsbohrung • WW60EL • M 4 • P=0,7mm

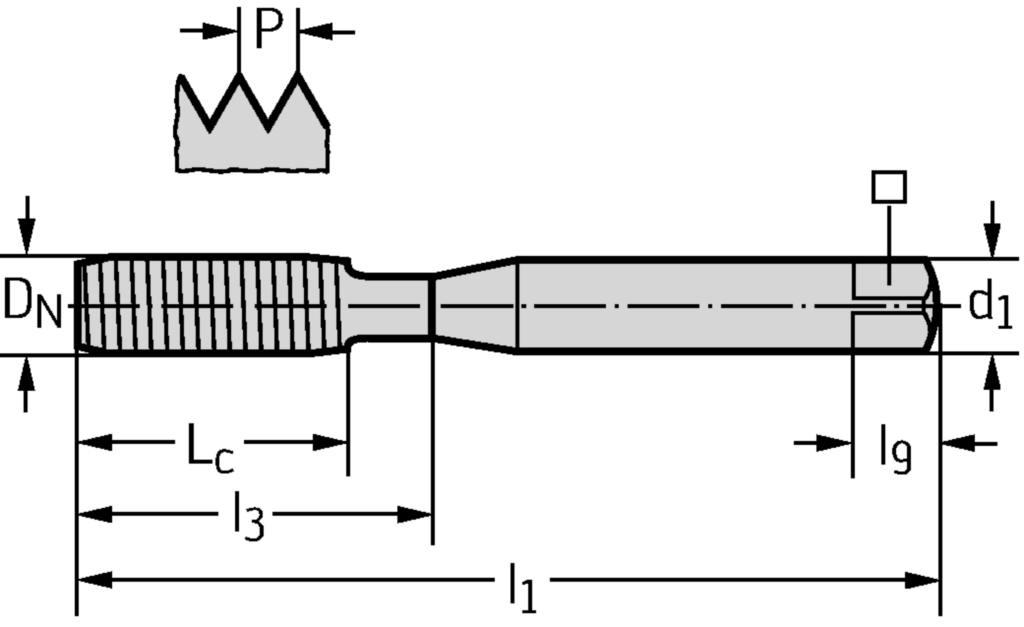

Eigenschaften
| Gewindenenndurchmesser, metrisch: | 4 mm |
|---|---|
| Gewindebezeichnung, außen: | M 4 |
| Gewindesteigung: | 0,7 mm |
| Bildkennung: | 4 |
| Gewindetoleranzklasse: | 6HX |
| Kraglänge: | 43,87 mm |
| Anschnittdurchmesser: | 3,71 mm |
| Anschnittlänge: | 2,1 mm |
| Nachschleifrestmenge: | 64,87 mm |
| Halsdurchmesser: | 3,1 mm |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h9 |
| Aufnahmeform, maschinenseitig: | 21 |
| Masse (Gewicht): | 0,009 kg |
| Aufnahmeausführung, maschinenseitig: | 0 |
| Nutzlänge: | 21 mm |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 45 |
| Anzahl Schneiden: | 5 |
| Schaftlänge: | 21 mm |
| Aufnahmedurchmesser, maschinenseitig: | 4,5 mm |
| Werkzeugausführung: | S |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Gewindelänge: | 7 mm |
| Schneidrichtung: | R |
| Schneidstoffbezeichnung des Herstellers: | WW60EL |
| Beschichtung / Oberfläche: | AlCrN |
| Gewindeart: | M |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | DIN 2174 |
| Werkzeugart: | 4 |
| Anschnittform: | C |
| Identifizierende Bestellnummer: | TC430-M4-C0-WW60EL |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-80 |
| Bearbeitungsverfahren: | EGI |
| Datenträger: | 0 |
