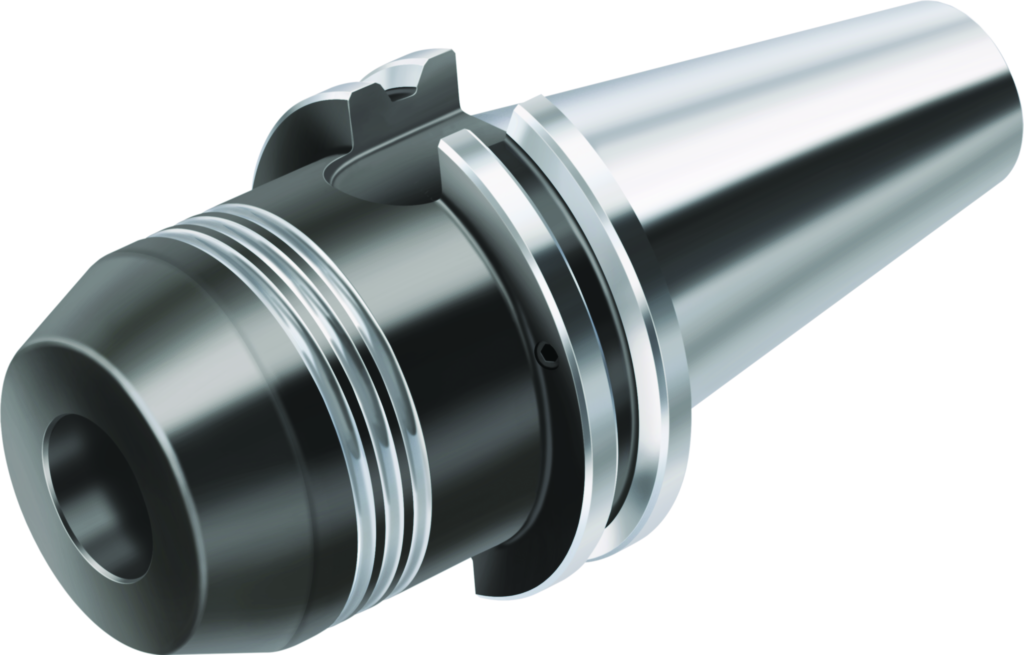

Hydrodehn-Spannfutter ASME B5.50 AK182.CAT40.065.20
Produktnummer:
WAL0800843851
Hydrodehn-Spannfutter ASME B5.50 AK182.CAT40.065.20
Produktinformationen "Hydrodehn-Spannfutter ASME B5.50 AK182.CAT40.065.20"

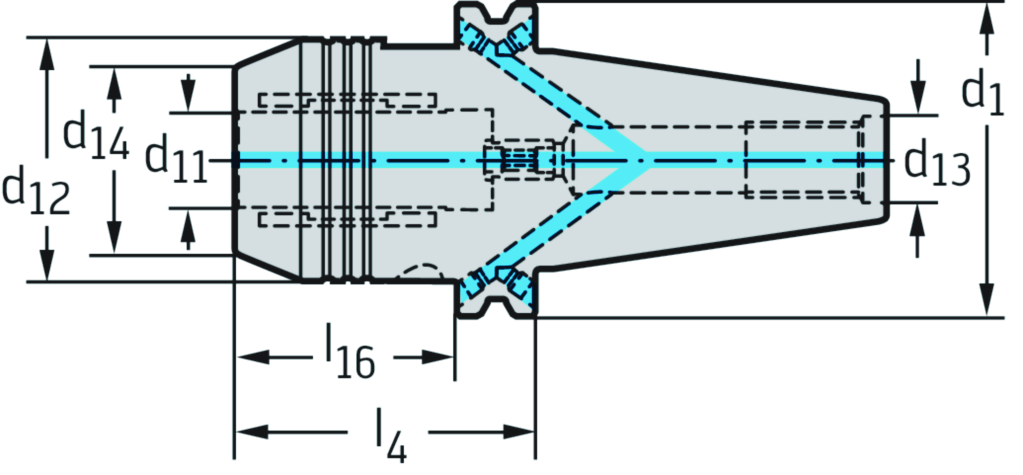

Hydrodehn-Spannfutter ASME B5.50 AK182.CAT • metrisch • Für Werkzeuge mit Schaft nach DIN 1835 Form A • d1=40 • d11=20
Eigenschaften
| Bunddurchmesser: | 63,5 mm |
|---|---|
| Körperdurchmesser: | 38 mm |
| Länge Außendurchmesser 1: | 13,9 mm |
| Außendurchmesser 2: | 49,25 mm |
| Länge 2: | 45,45 mm |
| Funktionslänge: | 13,5 mm |
| Kraglänge: | 64,5 mm |
| Nachschleifrestmenge: | 132,75 mm |
| Aufnahmetyp, maschinenseitig: | SKG |
| Aufnahmeform, maschinenseitig: | 31 |
| Aufnahmegewindenenngröße, maschinenseitig: | 5/8"-11 |
| Masse (Gewicht): | 1,34 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmetyp, werkstückseitig: | ZYL |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmeform, werkstückseitig: | 13 |
| Aufnahmeausführung, werkstückseitig: | 1 |
| Aufnahmegröße, maschinenseitig: | 400 |
| Aufnahmeart, werkstückseitig: | 5 |
| Schaftlänge: | 68,4 mm |
| Aufnahmedurchmesser, maschinenseitig: | 20 mm |
| Aufnahmegröße werkstückseitig: | 200 |
| Drehzahl, max.: | 12000 1/min |
| Einspannlänge, max. bzw. Nenneinspannlänge: | 51 mm |
| Anzahl Bohrungen: | 1 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig: | 20 mm |
| Einspannlänge, min.: | 41 mm |
| Winkellage, Aufnahme, werkstückseitig: | 0 ° |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer: | ASME B5.50 |
| Identifizierende Bestellnummer: | AK182.CAT40.065.20 |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | AD |
| Normnummer Sachmerkmal: | DIN4000-89 |
| Datenträger: | 0 |
