ISO-Kurzklemmhalter PCLNL20CA-16
ISO-Kurzklemmhalter PCLNL20CA-16
Produktnummer:
WAL0202605910
ISO-Kurzklemmhalter PCLNL20CA-16
Produktinformationen "ISO-Kurzklemmhalter PCLNL20CA-16"

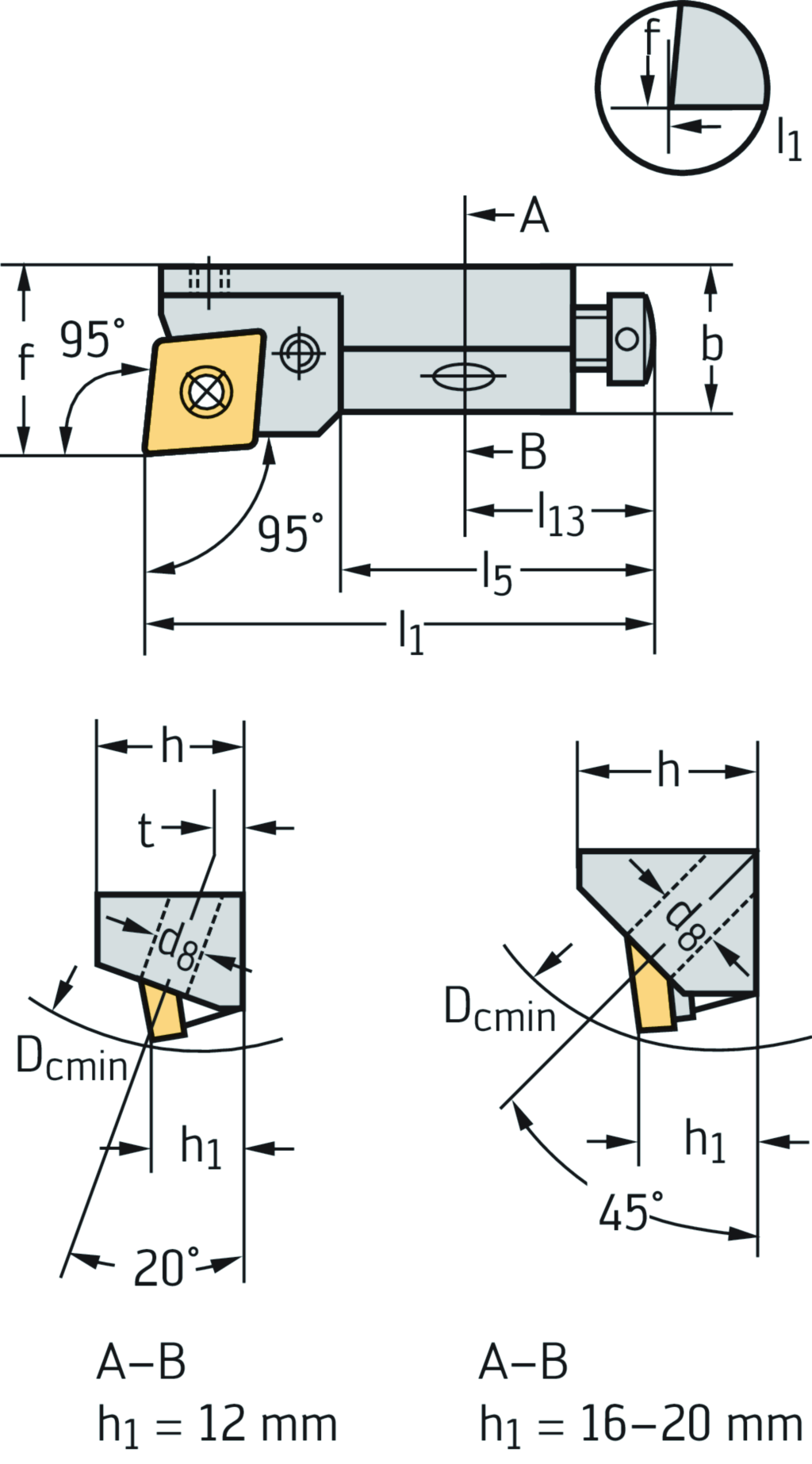

ISO-Kurzklemmhalter PCLN...CA • metrisch • links • κ=95° • Dc(min)=70mm
Eigenschaften
| Eckenwinkel Schneidplatte: | 80 ° |
|---|---|
| Funktionsbreite: | 25 mm |
| Funktionslänge: | 70 mm |
| Funktionshöhe: | 20 mm |
| Kopflänge: | 30 mm |
| Bildkennung: | 6 |
| Nachschleifrestmenge: | 70 mm |
| Aufnahmetyp, maschinenseitig: | KKH |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,212 kg |
| Aufnahmeausführung, maschinenseitig: | 8 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 020L |
| Schafthöhe: | 30 mm |
| Schaftbreite: | 20 mm |
| Werkzeugausführung: | S |
| Einstellwinkel: | 95 ° |
| Länge Einstellschraube: | 10 mm |
| Schneidrichtung: | L |
| Abstand Bohrung 1: | 30 mm |
| Befestigungsart Schneidplatte: | P |
| Halterform: | G |
| Durchmesser Befestigungsbohrung: | 9 mm |
| Normnummer: | - |
| Winkel Befestigungsbohrung: | 45 ° |
| Höhe Befestigungsbohrung: | 0 mm |
| Identifizierende Bestellnummer: | PCLNL20CA-16 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-175 |
| Bearbeitungsverfahren: | DDI |
| Bezeichnung Schneidplatte: | CNGA 16 06 12 |
| Datenträger: | 0 |
