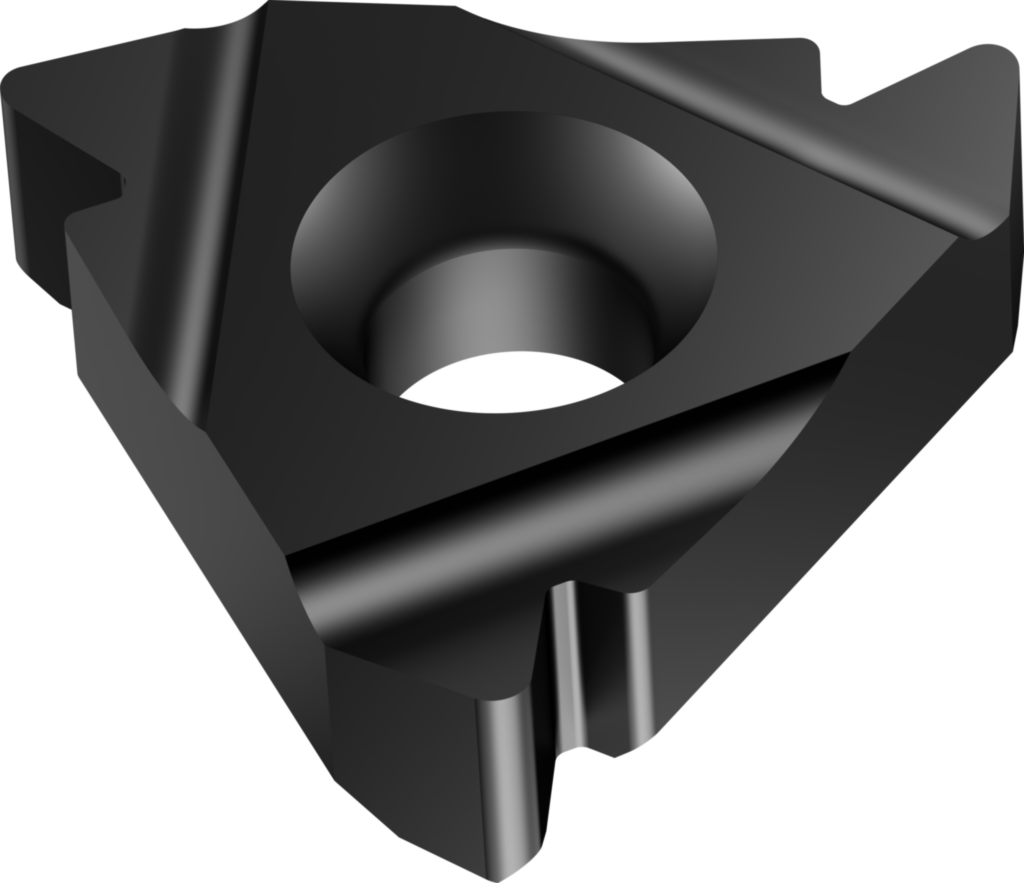

Innengewindedrehplatten – Teilprofil 55° NTS-IL-11 A55 WMP32
Innengewindedrehplatten – Teilprofil 55° NTS-IL-11 A55 WMP32
Produktnummer:
WAL0612399969
Innengewindedrehplatten – Teilprofil 55° NTS-IL-11 A55 WMP32
Produktinformationen "Innengewindedrehplatten – Teilprofil 55° NTS-IL-11 A55 WMP32"
Innengewindedrehplatten – Teilprofil 55° NTS • WMP32 • Gewindesteigung, min.=0,5-1,5mm • Gangzahl je Inch, max.=48-16
Eigenschaften
| Eckenwinkel Schneidplatte: | 60 ° |
|---|---|
| Profilform: | - |
| Gewindeart: | VP55 |
| Normalfreiwinkel, Hauptschneide: | 0 ° |
| Gewindesteigung min: | 0,5 mm |

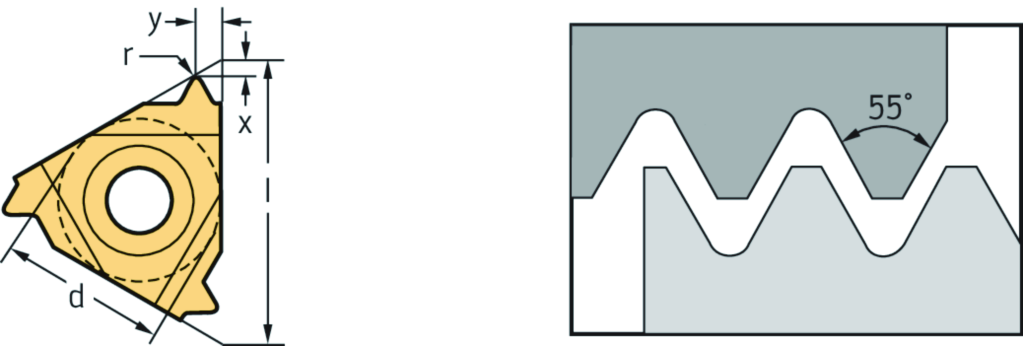

| Profilabstand X: | 0,9 mm |
| Eingeschriebener Kreis: | 6,35 mm |
| Gewindesteigung max: | 1,5 mm |
| Profilabstand Y: | 0,8 mm |
| Bildkennung: | 8 |
| Gangzahl je Inch, min: | 16 |
| Profilwinkel: | 55 ° |
| Spitzenradius: | 0,05 mm |
| Gangzahl je Inch, max.: | 48 |
| Schneidkantenhöhe: | 3,17 mm |
| Masse (Gewicht): | 0,003 kg |
| Spanbrecher: | 1 |
| Spanbrecher, Herstellerbezeichnung: | A27 |
| Anzahl Schneiden: | 3 |
| Außen-/Innengewinde: | I |
| Schneidplattenausführung: | L |
| Zähnezahl: | 1 |
| Schneidenprofiltyp: | P |
| Schneidplattendicke: | 3,17 mm |
| Befestigungsart: | 3 |
| Befestigungslochdurchmesser: | 3,25 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Schneidstoffbezeichnung des Herstellers: | WMP32 |
| Beschichtung / Oberfläche: | TiAlN |
| Ausführung und Anzahl bestückter Schneidenecken: | S |
| Normnummer: | - |
| Identifizierende Bestellnummer: | NTS-IL-11 A55 WMP32 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-77 |
| Bearbeitungsverfahren: | DGA |
