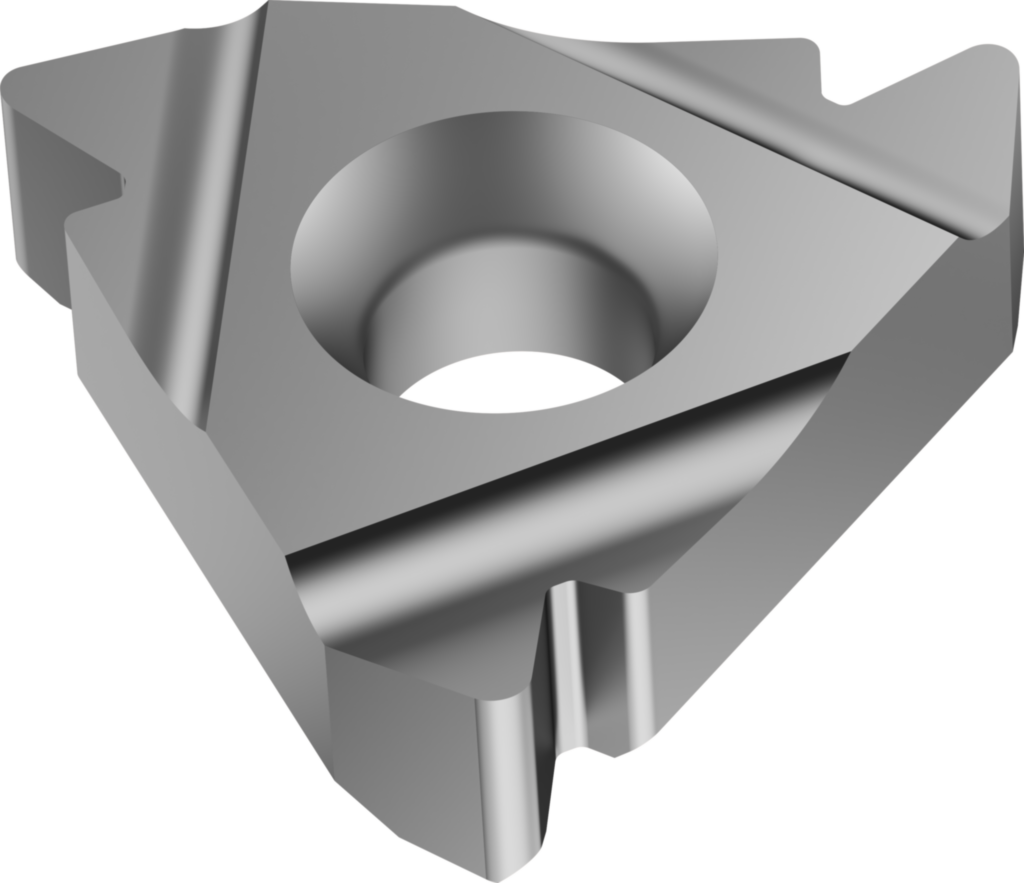

Innengewindedrehplatten – Teilprofil 60° NTS-IR-22 N60 WXM20
Produktinformationen "Innengewindedrehplatten – Teilprofil 60° NTS-IR-22 N60 WXM20"
Innengewindedrehplatten – Teilprofil 60° NTS • WXM20 • Gewindesteigung, min.=3,5-5mm • Gangzahl je Inch, max.=7-5
Eigenschaften
| Eckenwinkel Schneidplatte: | 60 ° |
|---|---|
| Profilform: | - |
| Normalfreiwinkel, Hauptschneide: | 0 ° |
| Gewindesteigung min: | 3,5 mm |
| Profilabstand X: | 2,5 mm |
| Eingeschriebener Kreis: | 12,7 mm |
| Gewindesteigung max: | 5 mm |
| Profilabstand Y: | 1,7 mm |
| Bildkennung: | 8 |
| Gangzahl je Inch, min: | 5 |
| Profilwinkel: | 60 ° |
| Spitzenradius: | 0,53 mm |
| Gangzahl je Inch, max.: | 7 |
| Schneidkantenhöhe: | 4,76 mm |
| Masse (Gewicht): | 0,008 kg |
| Spanbrecher: | 1 |
| Spanbrecher, Herstellerbezeichnung: | A27 |
| Anzahl Schneiden: | 3 |
| Außen-/Innengewinde: | I |
| Schneidplattenausführung: | R |
| Zähnezahl: | 1 |
| Schneidenprofiltyp: | P |
| Schneidplattendicke: | 4,76 mm |
| Befestigungsart: | 3 |
| Befestigungslochdurchmesser: | 4,85 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Schneidstoffbezeichnung des Herstellers: | WXM20 |
| Beschichtung / Oberfläche: | TiCN |
| Ausführung und Anzahl bestückter Schneidenecken: | S |
| Gewindeart: | VP60 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | NTS-IR-22 N60 WXM20 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-77 |
| Bearbeitungsverfahren: | DGI |
