Master DIN 2080 A100M.1.50.025.80
Produktinformationen "Master DIN 2080 A100M.1.50.025.80"

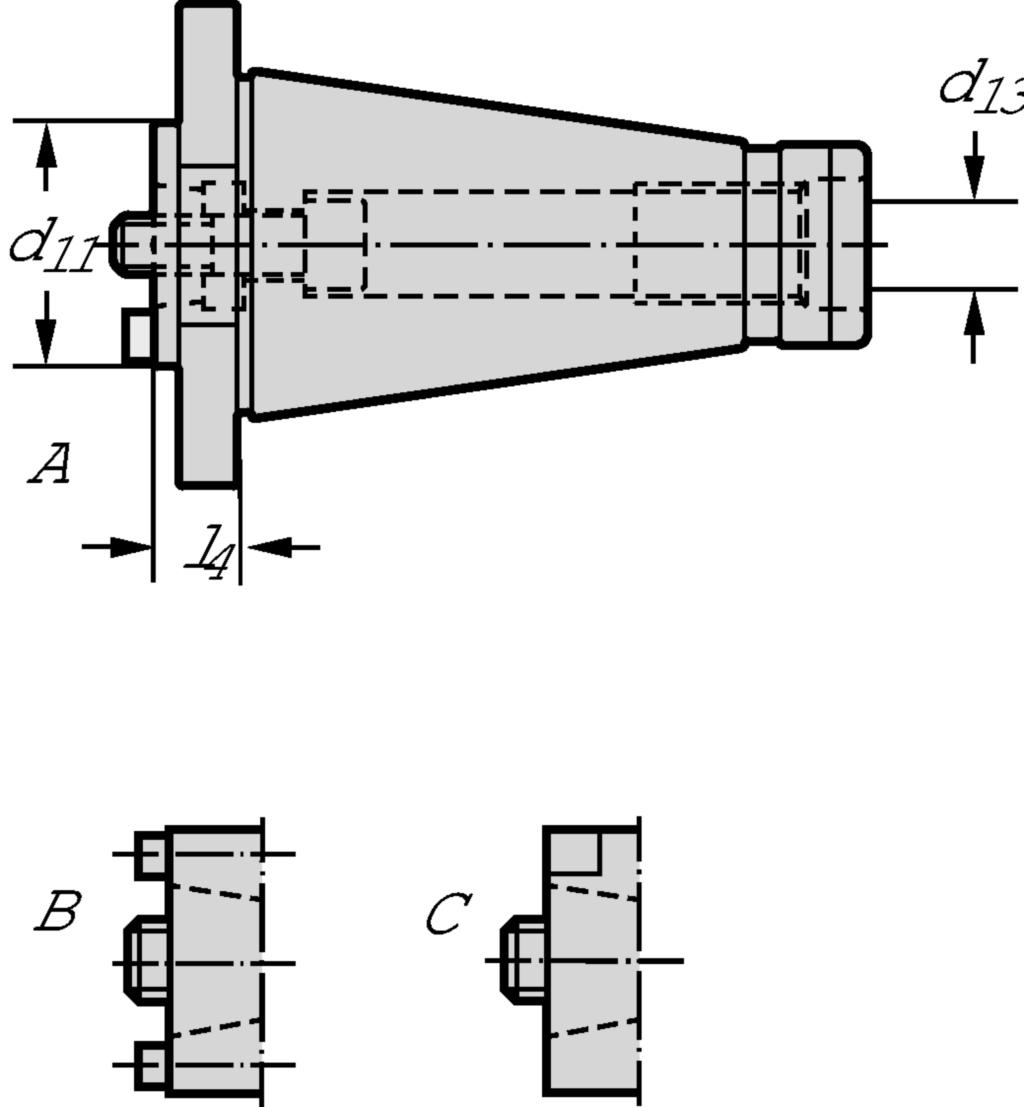

Master DIN 2080 A100M.1 • metrisch • Modulare Aufnahme NCT • ISO 297 • d1=50 • d11=80
Eigenschaften
| Bunddurchmesser: | 97,5 mm |
|---|---|
| Körperdurchmesser: | 80 mm |
| Länge Außendurchmesser 1: | 9,8 mm |
| Funktionslänge: | 25 mm |
| Kraglänge: | 25 mm |
| Nachschleifrestmenge: | 151,8 mm |
| Aufnahmetyp, maschinenseitig: | SKG |
| Aufnahmeform, maschinenseitig: | 20 |
| Aufnahmegewindenenngröße, maschinenseitig: | M24 |
| Masse (Gewicht): | 2,8 kg |
| Aufnahmeausführung, maschinenseitig: | 8 |
| Aufnahmetyp, werkstückseitig: | NCT |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmeform, werkstückseitig: | 1 |
| Aufnahmeausführung, werkstückseitig: | 8 |
| Aufnahmegröße, maschinenseitig: | 500 |
| Aufnahmeart, werkstückseitig: | 5 |
| Schaftlänge: | 126,8 mm |
| Aufnahmedurchmesser, maschinenseitig: | 80 mm |
| Aufnahmegröße werkstückseitig: | 800 |
| Drehzahl, max.: | 12000 1/min |
| Anzahl Bohrungen: | 1 |
| Winkellage, Aufnahme, werkstückseitig: | 0 ° |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | DIN 4000-89 KENNZAHL |
| Identifizierende Bestellnummer: | A100M.1.50.025.80 |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | B |
| Normnummer Sachmerkmal: | DIN4000-89 |
| Datenträger: | 0 |
