Mini-Kurzklemmhalter FR699
Mini-Kurzklemmhalter FR699
Produktnummer:
WAL0412891917
Mini-Kurzklemmhalter FR699
Produktinformationen "Mini-Kurzklemmhalter FR699"

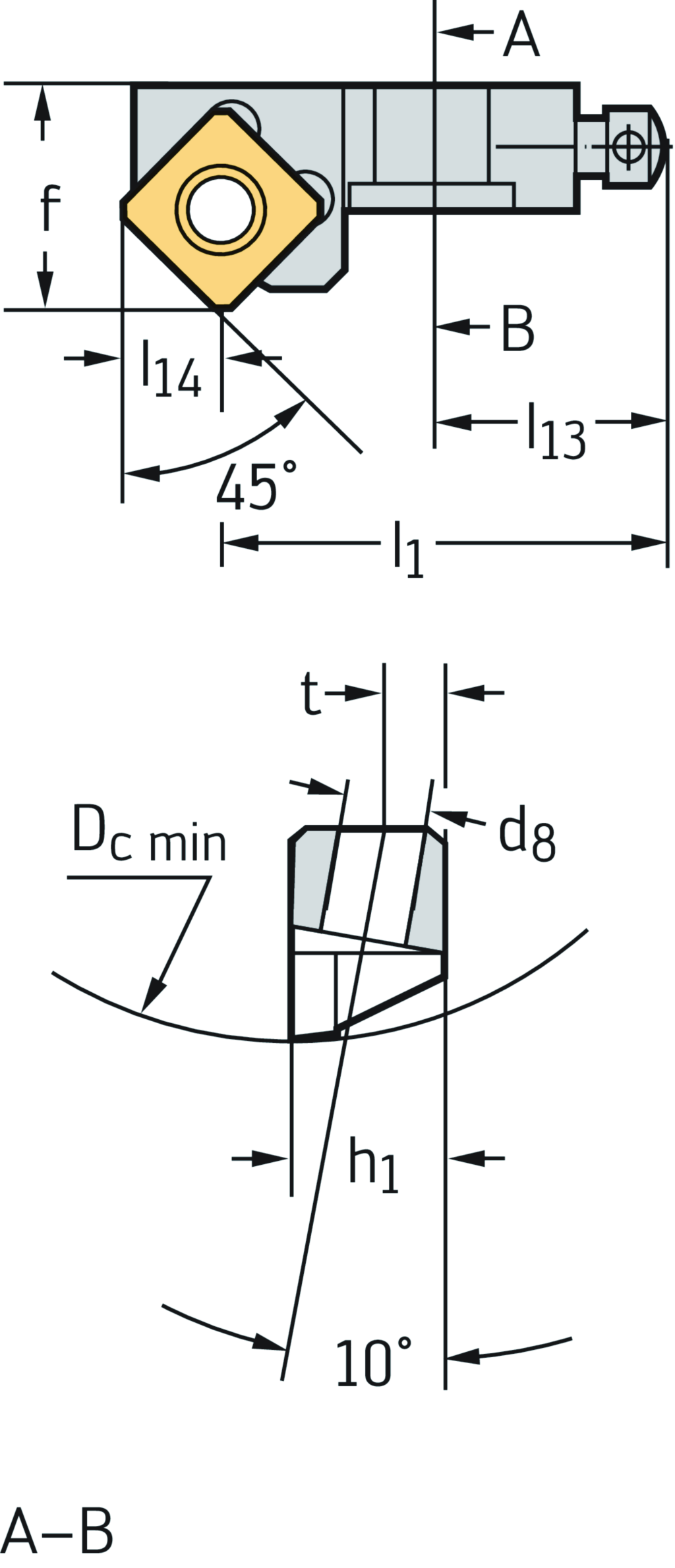

Mini-Kurzklemmhalter FR699 • metrisch • rechts • κ=45° • Dc(min)=20mm
Eigenschaften
| Eckenwinkel Schneidplatte: | 90 ° |
|---|---|
| Funktionsbreite: | 9,7 mm |
| Funktionslänge: | 25 mm |
| Funktionshöhe: | 6 mm |
| Kopflänge: | 9,5 mm |
| Bildkennung: | 6 |
| Nachschleifrestmenge: | 25 mm |
| Aufnahmetyp, maschinenseitig: | KKW |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,009 kg |
| Aufnahmeausführung, maschinenseitig: | 8 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 085L |
| Werkzeugausführung: | S |
| Einstellwinkel: | 45 ° |
| Länge Einstellschraube: | 12 mm |
| Schneidrichtung: | R |
| Abstand Bohrung 1: | 10,5 mm |
| Befestigungsart Schneidplatte: | S |
| Halterform: | G |
| Durchmesser Befestigungsbohrung: | 3,4 mm |
| Normnummer: | - |
| Höhe Befestigungsbohrung: | 2,3 mm |
| Identifizierende Bestellnummer: | FR699 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-175 |
| Bearbeitungsverfahren: | DDI |
| Datenträger: | 0 |
