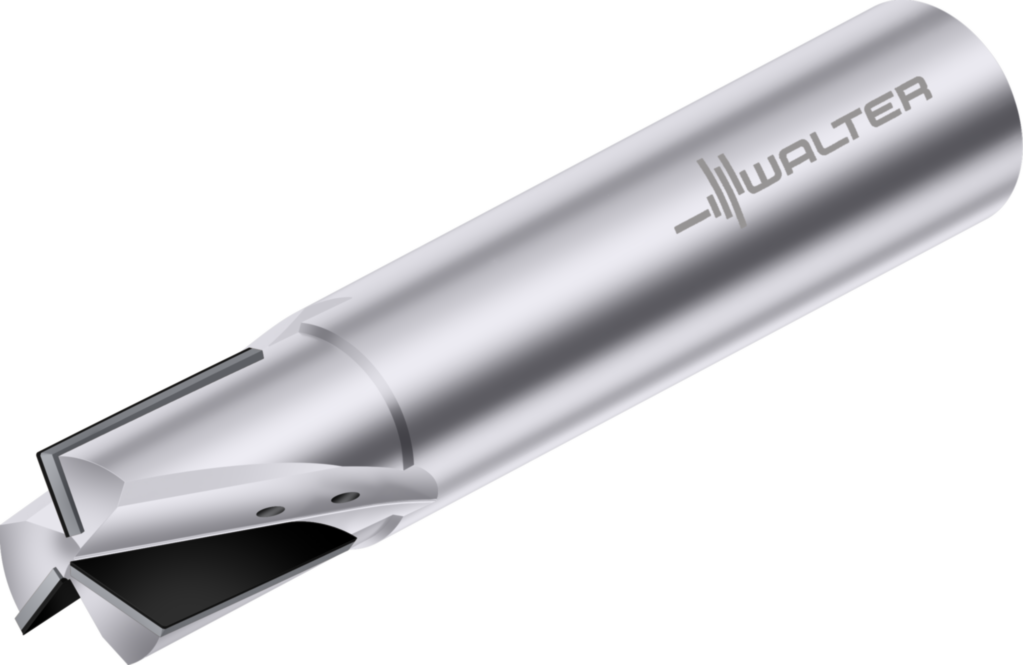

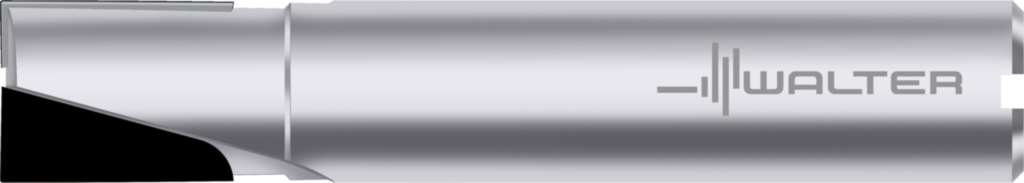

PKD-Bohrnutenfräser MP260-016A03P WDN20
Produktinformationen "PKD-Bohrnutenfräser MP260-016A03P WDN20"
PKD-Bohrnutenfräser MP260 • Schaft DIN 6535 HA • metrisch • Drallwinkel 4° • VHM Schaft • Zentrumsschneidfähigkeit • WDN20 • Dc=16mm • R=0,2mm • Z=3

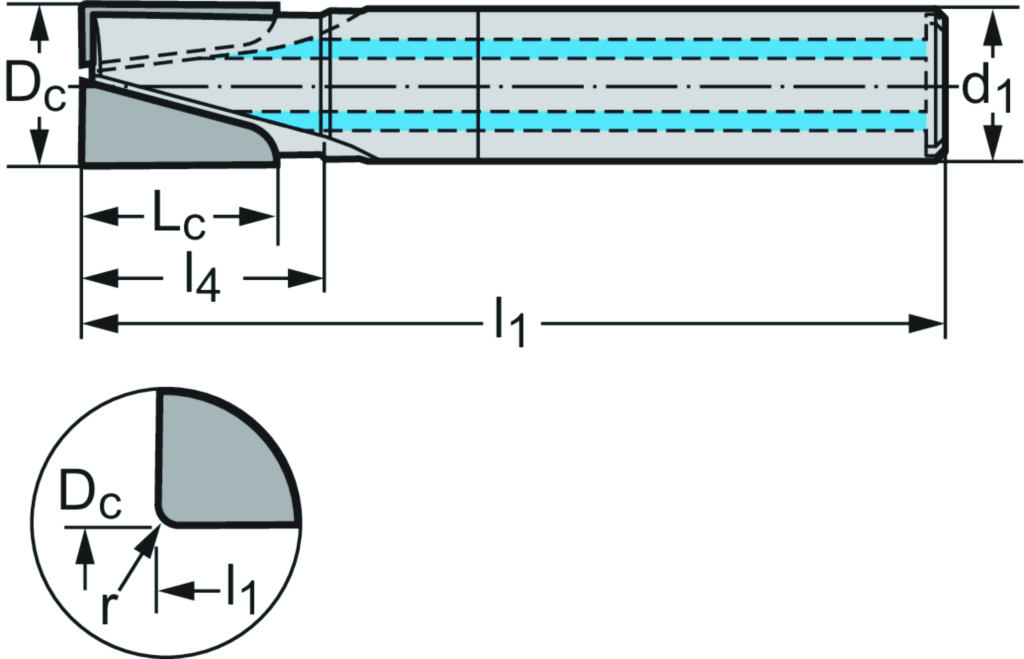

Eigenschaften
| Schneidendurchmesser 1 (Nenndurchmesser): | 16 mm |
|---|---|
| Kraglänge: | 41 mm |
| Nutzlänge: | 25 mm |
| Schneidenlänge, max.: | 20 mm |
| Kopflänge: | 41 mm |
| Nachschleifrestmenge: | 90 mm |
| Bildkennung: | 2 |
| Normnummer: | DIN6535 |
| Eckenradius: | 0,2 mm |
| Funktionslänge: | 90 mm |
| Halsdurchmesser: | 15 mm |
| Halslänge: | 24,134 |
| Masse (Gewicht): | 0,221 kg |
| Aufnahmetyp, maschinenseitig: | ZYL |
| Aufnahmeform, maschinenseitig: | 1 |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 160 |
| Aufnahmedurchmesser, maschinenseitig: | 16 mm |
| Aufnahmedurchmesser, maschinenseitig, ISO-Toleranzklasse: | h6 |
| Anzahl wirksamer Schneiden, umfangseitig: | 3 |
| Schaftlänge: | 48 mm |
| Anzahl wirksamer Schneiden, stirnseitig: | 3 |
| Drallrichtung: | R |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Drallwinkel: | 4 ° |
| Drehzahl, max.: | 70000 1/min |
| Schneidstoffbezeichnung des Herstellers: | WDN20 |
| Beschichtung / Oberfläche: | PKD |
| Rückspanwinkel: | 4 ° |
| Eintauchwinkel, max.: | 89 ° |
| Schneidrichtung: | R |
| Seitenspanwinkel: | 0 ° |
| Identifizierende Bestellnummer: | MP260-016A03P WDN20 |
| Kühlschmierstoff-Eintritt: | 1 |
| Firmenkennung: | W |
| Kühlschmierstoff-Austritt: | 3 |
| Normnummer Sachmerkmal: | DIN4000-82 |
| Werkzeugausführung: | H |
| Formbuchstabe Normnummer: | HA |
| Datenträger: | 0 |
| Bearbeitungsverfahren: | BVB |
