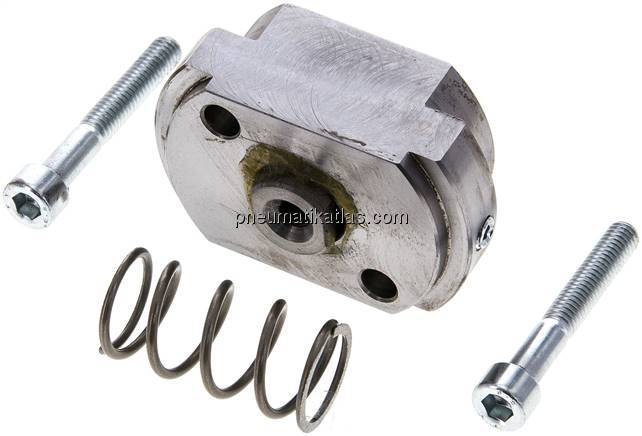

Rastung Handhebel in Stellung 1
Rastung Handhebel in Stellung 1
Produktnummer:
KHP4050571232481
Rastung Handhebel in Stellung 1
EAN-Nr.:
4050571232481
Zur Produktbeschreibung
Produktinformationen "Rastung Handhebel in Stellung 1"
Verwendung:
Diese Ventile finden Verwendung bei Mobil- und Industrieanwendungen. Durch das Baukastensystem können kompakte Steuerblöcke mit bis zu 9 Verbrauchern wie Hydraulikzylinder und Hydraulikmotoren zusammengestellt werden. Bei den Grundkomponenten ist die Nullstellung des Ventils immer als druckloser Umlauf von P nach T ausgeführt. Das Eingangselement besitzt ein Druckbegrenzungsventil mit einem Einstellbereich von 40 - 320 bar. Die Handhebelelemente haben standardmäßig eine Federrückstellung zur Mittelstellung.
Durch die als Nachrüstsätze gekennzeichneten Komponenten lassen sich die Grundkomponenten einfach von Federrückstellung auf Rastung oder Sperren des drucklosen Umlaufes usw. umrüsten.
Werkstoffe:
Körper: Stahl und Kunstoff, Innenteile: Stahl, Dichtung: Kunststoff / NBR
Temperaturbereich:
-30°C bis +90°C
Betriebsdruck:
Eingangsdruck: 0 bis max. 320 bar, Rücklaufdruck max. 35 bar (Eingangselement mit Druckbegrenzungsventil einstellbar 40 - 320 bar)
Medien:
Hydrauliköle auf Mineralölbasis (Viskositätsbereich: 10 - 300 mm²/s)
Maße:
1 Handhebelelement: x 130 mm, y 83 mm, max. Durchfluss 50 l/min - 2 Handhebelelemente: x 168 mm, y 121 mm, max. Durchfluss 50 l/min - 3 Handhebelelemente: x 206 mm, y 159 mm, max. Durchfluss 45 l/min - 4 Handhebelelemente: x 244 mm, y 197 mm, max. Durchfluss 45 l/min - 5 Handhebelelemente: x 282 mm, y 235 mm, max. Durchfluss 45 l/min - 6 Handhebelelemente: x 320 mm, y 273 mm, max. Durchfluss 40 l/min, 7 Handhebelelemente: x 358 mm, y 311 mm, max. Durchfluss 40 l/min - 8 Handhebelelemente: x 396 mm, y 349 mm, max. Durchfluss 35 l/min - 9 Handhebelelemente: x 434 mm, y 387 mm, max. Durchfluss 35 l/min
Eigenschaften
| Gewicht: | 0,32 KG |
|---|---|
| Bezeichnung / Funktion: | Handhebel in Stellung 1 |
| Ausführung: | Rastung |
