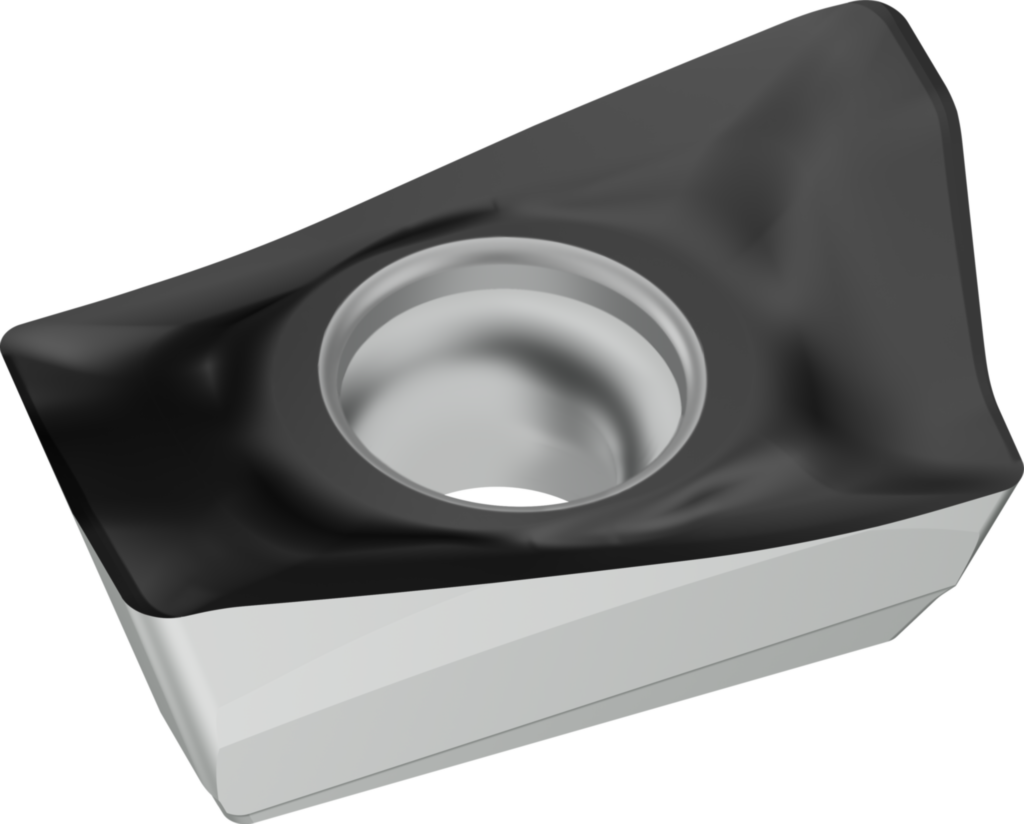

Rhombisch positiv ADGT1606PER-G77 WSM35S
Rhombisch positiv ADGT1606PER-G77 WSM35S
Produktnummer:
WAL0845175789
Rhombisch positiv ADGT1606PER-G77 WSM35S
Produktinformationen "Rhombisch positiv ADGT1606PER-G77 WSM35S"
Rhombisch positiv ADGT ...-G77 • Hauptfreiwinkel=15° • WSM35S • Tiger·tec® Silver • Eckenradius=0,8mm • Planschneidenbreite=1,2mm
Eigenschaften
| Eckenwinkel Schneidplatte: | 85 ° |
|---|---|
| Normalfreiwinkel, Hauptschneide: | 15 ° |
| Normalfreiwinkel Nebenschneide: | 20 ° |
| Schneidkantenlänge: | 17,5 mm |
| Eingeschriebener Kreis: | 10,8 mm |
| Bildkennung: | 5 |
| Schneidkantenhöhe: | 6,15 mm |
| Eckenradius: | 0,8 mm |
| Spanwinkel: | 20 ° |
| Masse (Gewicht): | 0,009 kg |
| Breite Planschneide: | 1,2 mm |
| Schneidenausführung: | E |
| Spanbrecher: | 1 |
| Begrenzte Schneidenlänge: | 15,5 mm |
| Spanbrecher, Herstellerbezeichnung: | G77 |
| Schneidplattenausführung: | R |
| Anzahl Nutzungsmöglichkeiten: | 2 |
| Schneidplattenlänge: | 16,4 mm |
| Schneidplattenbreite: | 10,8 mm |
| Toleranzklasse: | G |
| Schneidplattendicke: | 4,52 mm |
| Befestigungsart: | 3 |
| Befestigungslochdurchmesser: | 4,4 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Kühlschmierstoffdurchführung: | 0 |
| Schneidstoffbezeichnung des Herstellers: | WSM35S |
| Beschichtung / Oberfläche: | TiAlN+Al2O3+(Al) |
| Ausführung und Anzahl bestückter Schneidenecken: | S |
| Normnummer: | - |
| Bezeichnung nach Norm: | ADGT1606PER |
| Identifizierende Bestellnummer: | ADGT1606PER-G77 WSM35S |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-76 |
| Bearbeitungsverfahren: | FPL |
