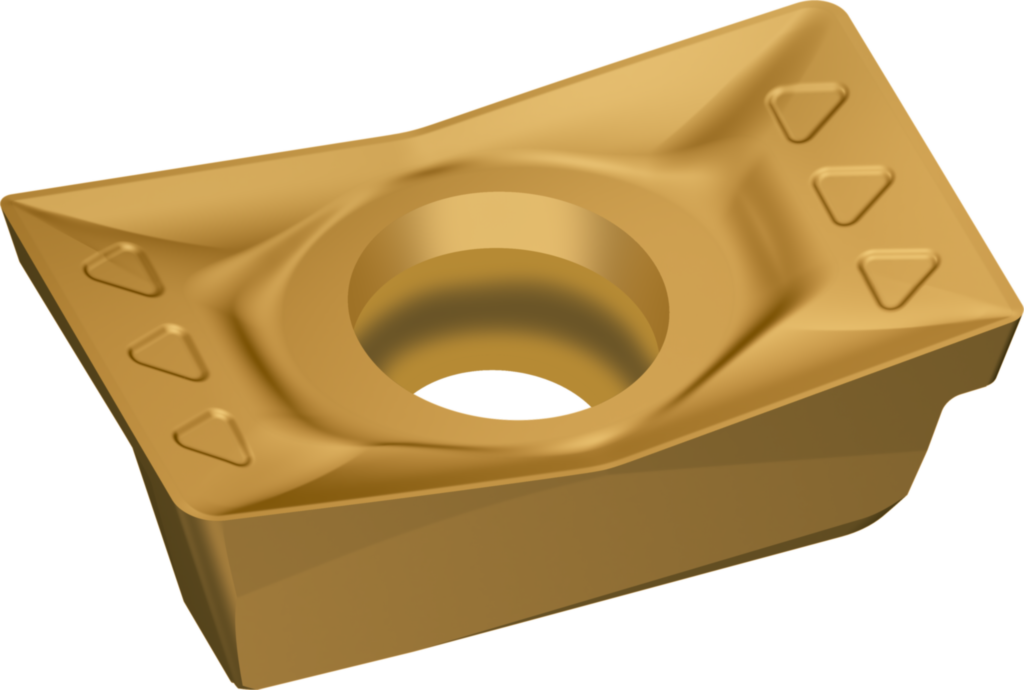

Rhombisch positiv BCGX0903PDR-G55 WXM15
Rhombisch positiv BCGX0903PDR-G55 WXM15
Produktnummer:
WAL0934582789
Rhombisch positiv BCGX0903PDR-G55 WXM15
Produktinformationen "Rhombisch positiv BCGX0903PDR-G55 WXM15"
Rhombisch positiv BCGX ...-G55 • Hauptfreiwinkel=7° • WXM15 • Eckenradius=0,4mm • Planschneidenbreite=5mm

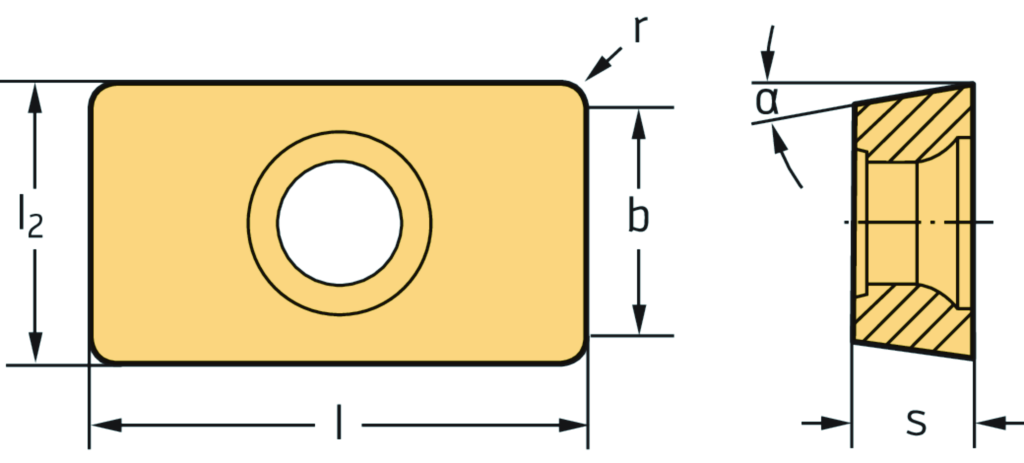

Eigenschaften
| Eckenwinkel Schneidplatte: | 82 ° |
|---|---|
| Normalfreiwinkel, Hauptschneide: | 7 ° |
| Normalfreiwinkel Nebenschneide: | 15 ° |
| Schneidkantenlänge: | 10,3 mm |
| Bildkennung: | 5 |
| Schneidkantenhöhe: | 3,21 mm |
| Eckenradius: | 0,4 mm |
| Spanwinkel: | 20 ° |
| Masse (Gewicht): | 0,002 kg |
| Breite Planschneide: | 5 mm |
| Schneidenausführung: | S |
| Spanbrecher: | 1 |
| Spanbrecher, Herstellerbezeichnung: | G55 |
| Schneidplattenausführung: | R |
| Anzahl Nutzungsmöglichkeiten: | 2 |
| Schneidplattenbreite: | 6,3 mm |
| Toleranzklasse: | G |
| Schneidplattendicke: | 2,46 mm |
| Befestigungsart: | 3 |
| Befestigungslochdurchmesser: | 2,8 mm |
| Normbezeichnung des Schneidstoffes, Hauptanwendung: | - |
| Kühlschmierstoffdurchführung: | 0 |
| Schneidstoffbezeichnung des Herstellers: | WXM15 |
| Beschichtung / Oberfläche: | TiAlN/TiN |
| Ausführung und Anzahl bestückter Schneidenecken: | S |
| Normnummer: | - |
| Bezeichnung nach Norm: | BCGX0903PDR |
| Identifizierende Bestellnummer: | BCGX0903PDR-G55 WXM15 |
| Firmenkennung: | W |
| Normnummer Sachmerkmal: | DIN4000-76 |
| Bearbeitungsverfahren: | FPL |
