SK-Aufnahme – schwingungsgedämpft AC001-S50-B22-210
SK-Aufnahme – schwingungsgedämpft AC001-S50-B22-210
Produktnummer:
WAL0603514851
SK-Aufnahme – schwingungsgedämpft AC001-S50-B22-210
Produktinformationen "SK-Aufnahme – schwingungsgedämpft AC001-S50-B22-210"

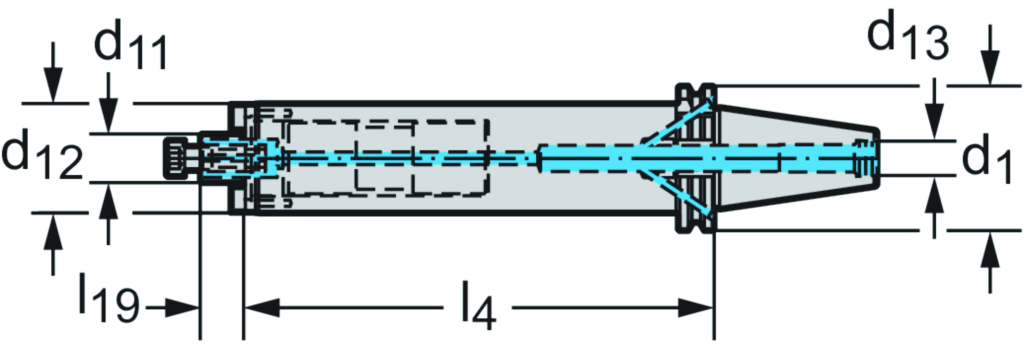

SK-Aufnahme – schwingungsgedämpft AC001-S • metrisch • Für Fräswerkzeuge mit zylindrischer Bohrung nach DIN 138 • Mit voreingestellter Schwingungsdämpfung • d1=50 • d11=22
Eigenschaften
| Bunddurchmesser: | 97,5 mm |
|---|---|
| Körperdurchmesser: | 48 mm |
| Länge Außendurchmesser 1: | 190,9 mm |
| Funktionslänge: | 210 mm |
| Kraglänge: | 210 mm |
| Nachschleifrestmenge: | 330,8 mm |
| Aufnahmetyp, maschinenseitig: | SKG |
| Aufnahmeform, maschinenseitig: | 17 |
| Aufnahmegewindenenngröße, maschinenseitig: | M24 |
| Masse (Gewicht): | 5,36 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmetyp, werkstückseitig: | FDA |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmeform, werkstückseitig: | 12 |
| Aufnahmeausführung, werkstückseitig: | 1 |
| Aufnahmegröße, maschinenseitig: | 500 |
| Aufnahmeart, werkstückseitig: | 0 |
| Schaftlänge: | 19 mm |
| Aufnahmedurchmesser, maschinenseitig: | 22 mm |
| Aufnahmegröße werkstückseitig: | 220 |
| Drehzahl, max.: | 8000 1/min |
| Einspannlänge, max. bzw. Nenneinspannlänge: | 19 mm |
| Anzahl Bohrungen: | 8 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig: | 22 mm |
| Winkellage, Aufnahme, werkstückseitig: | 0 ° |
| Kühlschmierstoff-Eintritt: | 7 |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer: | ISO7388-1 |
| Identifizierende Bestellnummer: | AC001-S50-B22-210 |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | AD/ |
| Normnummer Sachmerkmal: | DIN4000-89 |
| Datenträger: | 0 |
