Schaftwerkzeug – Kniehebelspannung PSSNL1616H09
Produktinformationen "Schaftwerkzeug – Kniehebelspannung PSSNL1616H09"

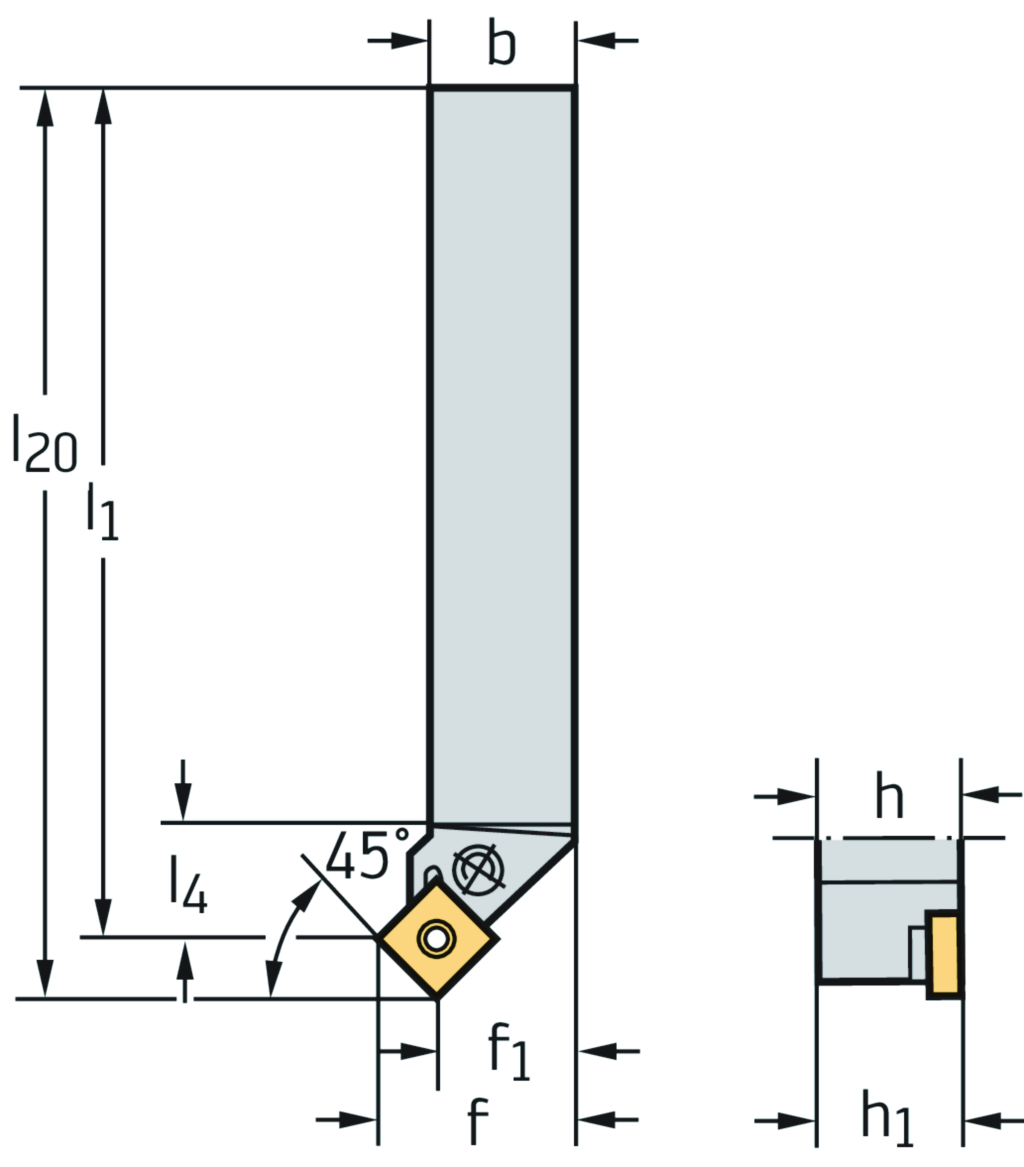

Schaftwerkzeug – Kniehebelspannung PSSN • Walter Turn • metrisch • Vierkantschaft • κ=45° • links • 16x16mm • quadratische Platte • SN .. 0903 ..
Eigenschaften
| Eckenwinkel Schneidplatte: | 90 ° |
|---|---|
| Funktionsbreite: | 20,4 mm |
| Funktionslänge: | 106,08 mm |
| Schneidkantenlänge: | 9,5 mm |
| Funktionshöhe: | 16 mm |
| Bildkennung: | 1 |
| Kraglänge: | 106,08 mm |
| Maß a an Funktionslänge: | 6,08 mm |
| Nachschleifrestmenge: | 106,08 mm |
| Aufnahmetyp, maschinenseitig: | VKT |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,225 kg |
| Aufnahmeausführung, maschinenseitig: | 0 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 1616 |
| Schafthöhe: | 16 mm |
| Schaftbreite: | 16 mm |
| Einstellwinkel: | 45 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -8 ° |
| Neigungswinkel: | 0 ° |
| Schneidrichtung: | L |
| Befestigungsart Schneidplatte: | P |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | PSSNL1616H09 |
| Firmenkennung: | W |
| Produktbezeichnung: | 583 |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DDA |
| Bezeichnung Schneidplatte: | SNMG 09 03 08 |
| Datenträger: | 0 |
