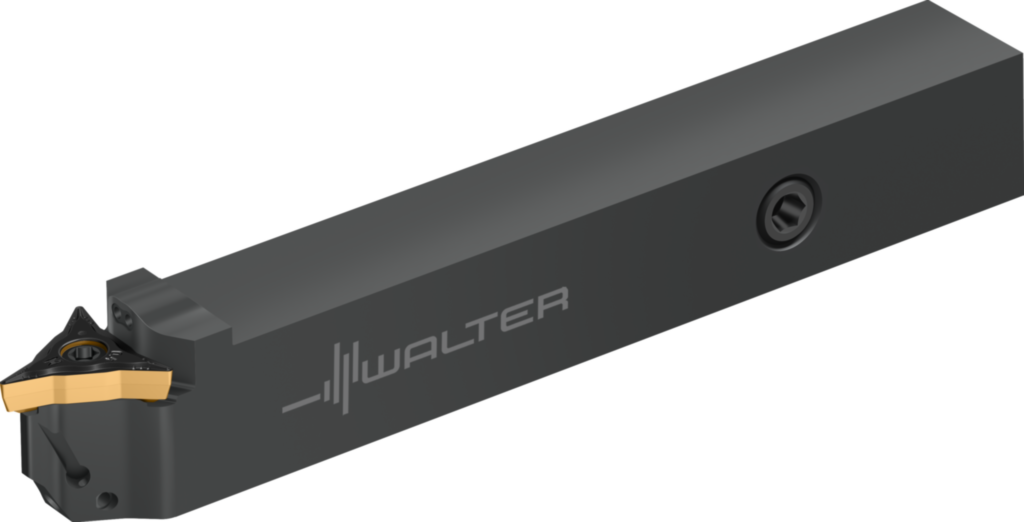

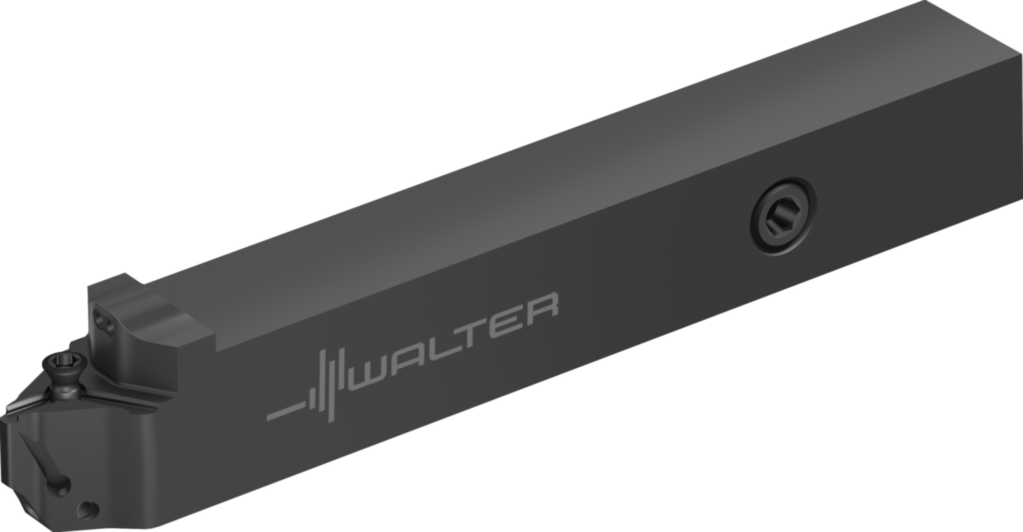

Schaftwerkzeug – Kopierdrehsystem W1010-1616N-WL17-P
Schaftwerkzeug – Kopierdrehsystem W1010-1616N-WL17-P
Produktnummer:
WAL4063464967995
Schaftwerkzeug – Kopierdrehsystem W1010-1616N-WL17-P
EAN-Nr.:
4063464967995
Zur Produktbeschreibung
Produktinformationen "Schaftwerkzeug – Kopierdrehsystem W1010-1616N-WL17-P"
Schaftwerkzeug – Kopierdrehsystem W1010...-P • Walter Turn • metrisch • Vierkantschaft • κ=72,5° • Neutral • 16x16mm • Platte mit speziellem Profil • WL .. 1703 .. • Präzisionskühlung
Eigenschaften
| Eckenwinkel Schneidplatte: | 35 ° |
|---|---|
| Funktionsbreite: | 8,4 mm |
| Funktionslänge: | 120 mm |
| Schneidkantenlänge: | 17 mm |
| Funktionshöhe: | 16 mm |
| Bildkennung: | 15 |
| Kraglänge: | 120 mm |
| Nachschleifrestmenge: | 120 mm |
| Aufnahmetyp, maschinenseitig: | VKT |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,18 kg |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 1616 |
| Einstellwinkel: | 72,5 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | 0 ° |
| Neigungswinkel: | 0 ° |
| Schneidrichtung: | N |
| Befestigungsart Schneidplatte: | S |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 7 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | W1010-1616N-WL17-P |
| Firmenkennung: | W |
| Produktbezeichnung: | 7724 |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DFA |
| Bezeichnung Schneidplatte: | WL17-VC050804N-FM4 |
| Datenträger: | 0 |
