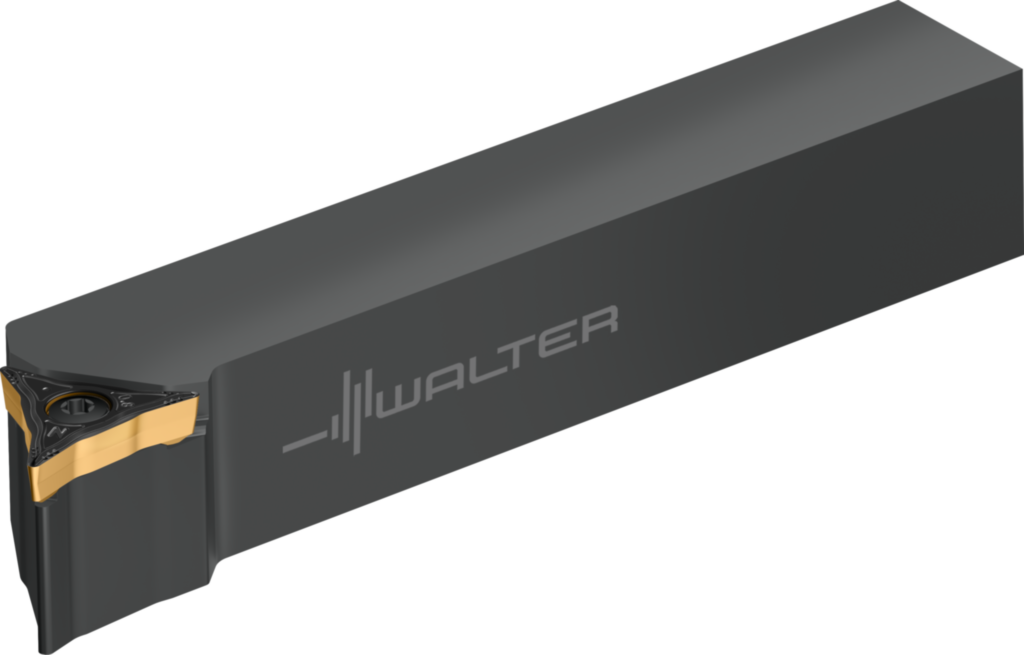

Schaftwerkzeug – Kopierdrehsystem W1011-1616R-WL25
Schaftwerkzeug – Kopierdrehsystem W1011-1616R-WL25
Produktnummer:
WAL0658044913
Schaftwerkzeug – Kopierdrehsystem W1011-1616R-WL25
Produktinformationen "Schaftwerkzeug – Kopierdrehsystem W1011-1616R-WL25"

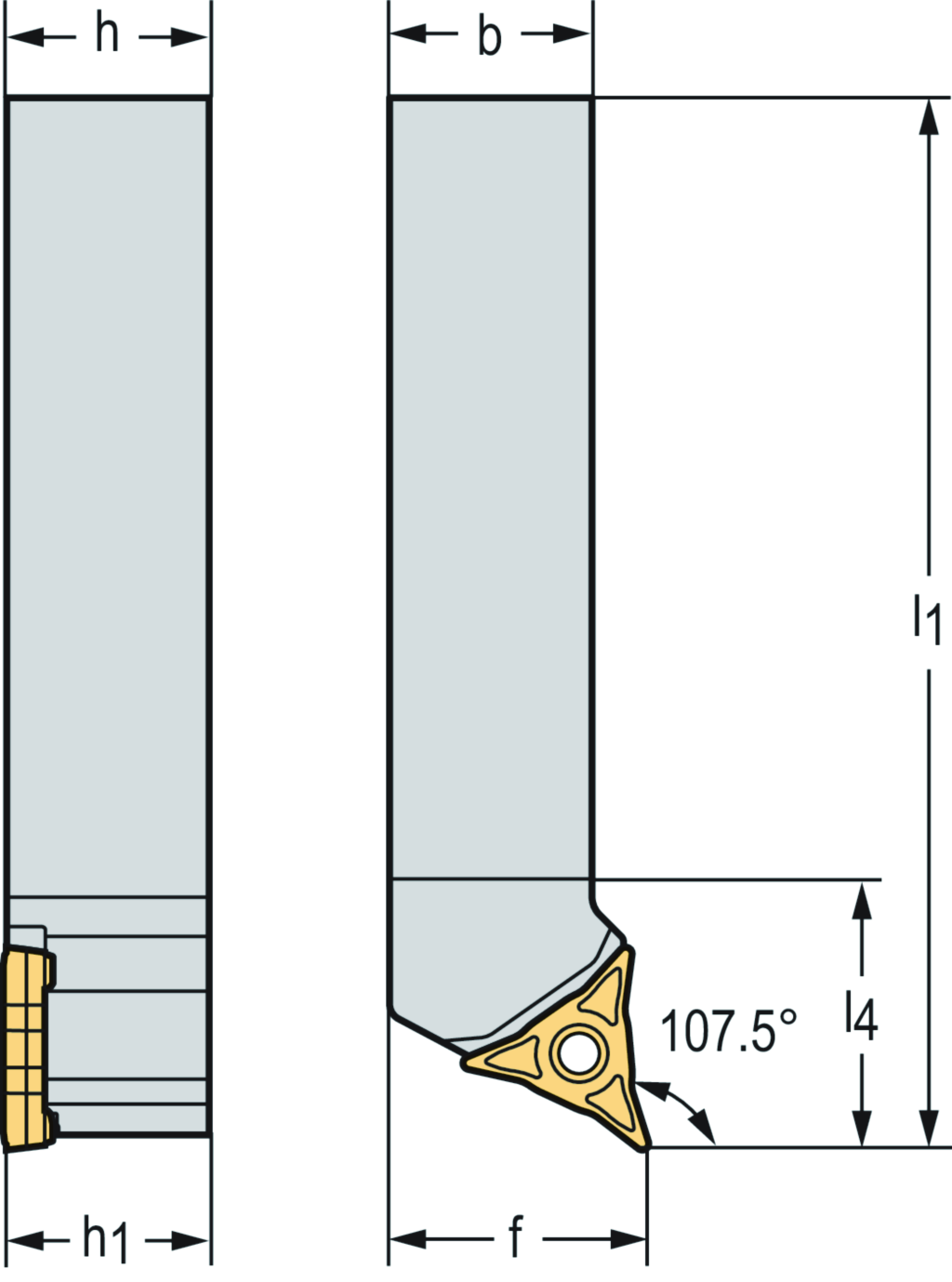

Schaftwerkzeug – Kopierdrehsystem W1011 • Walter Turn • metrisch • Vierkantschaft • κ=107,5° • rechts • 16x16mm • Platte mit speziellem Profil • WL .. 2504 ..
Eigenschaften
| Eckenwinkel Schneidplatte: | 35 ° |
|---|---|
| Funktionsbreite: | 20 mm |
| Funktionslänge: | 100 mm |
| Schneidkantenlänge: | 25 mm |
| Funktionshöhe: | 16 mm |
| Bildkennung: | 1 |
| Kraglänge: | 100 mm |
| Nachschleifrestmenge: | 100 mm |
| Aufnahmetyp, maschinenseitig: | VKT |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,1 kg |
| Aufnahmeausführung, maschinenseitig: | 0 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 1616 |
| Schafthöhe: | 16 mm |
| Schaftbreite: | 16 mm |
| Einstellwinkel: | 127,5 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | 0 ° |
| Neigungswinkel: | 0 ° |
| Schneidrichtung: | R |
| Befestigungsart Schneidplatte: | S |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | W1011-1616R-WL25 |
| Firmenkennung: | W |
| Produktbezeichnung: | 7725 |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DFA |
| Bezeichnung Schneidplatte: | WL25-VC0708N-MM4 |
| Datenträger: | 0 |
