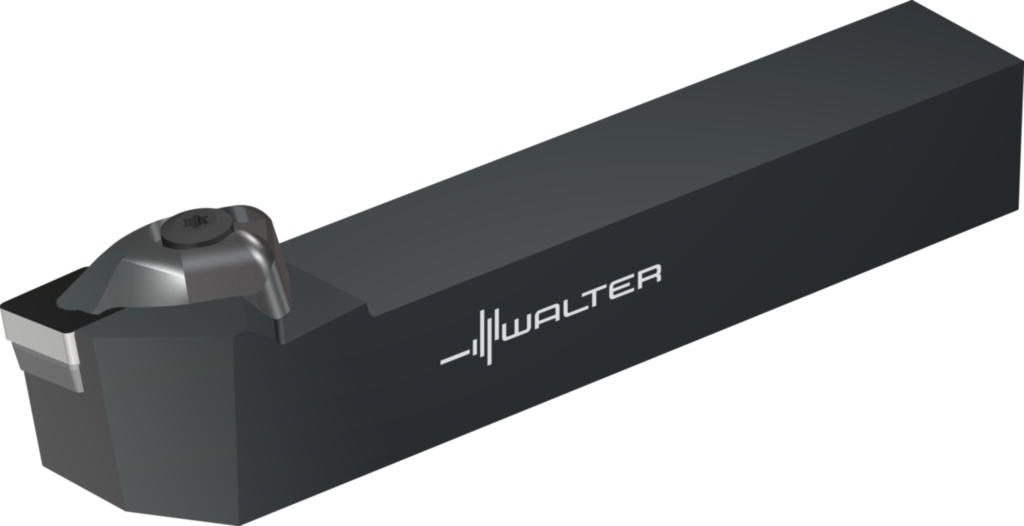

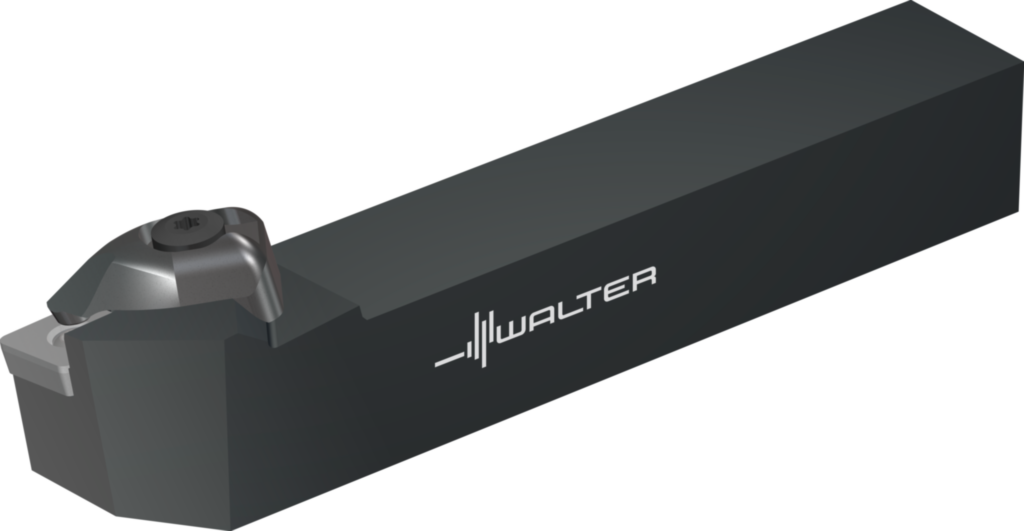

Schaftwerkzeug – Pratzenspannung DCLNL103A
Schaftwerkzeug – Pratzenspannung DCLNL103A
Produktnummer:
WAL0690471913
Schaftwerkzeug – Pratzenspannung DCLNL103A
Produktinformationen "Schaftwerkzeug – Pratzenspannung DCLNL103A"
Schaftwerkzeug – Pratzenspannung DCLN • Walter Turn • inch • Vierkantschaft • κ=95° • links • 16x16mm • rhombische Platte • CN .. 0903 ..
Eigenschaften

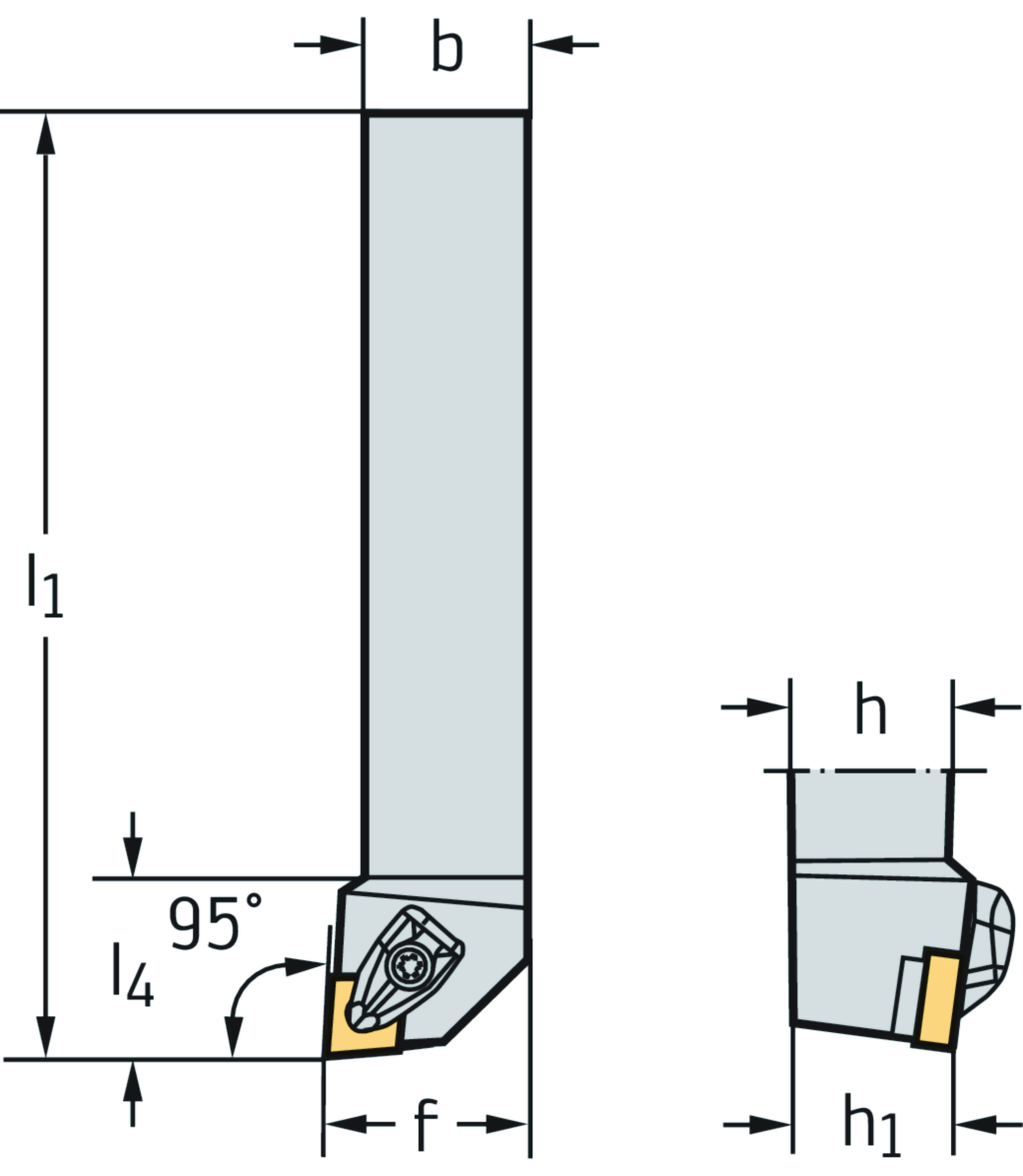

| Eckenwinkel Schneidplatte: | 80 ° |
|---|---|
| Funktionsbreite: | 22,23 mm |
| Funktionslänge: | 101,6 mm |
| Schneidkantenlänge: | 9,6 mm |
| Funktionshöhe: | 15,875 mm |
| Bildkennung: | 1 |
| Kraglänge: | 101,6 mm |
| Nachschleifrestmenge: | 101,6 mm |
| Aufnahmetyp, maschinenseitig: | VKT |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,238 kg |
| Aufnahmeausführung, maschinenseitig: | 2 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 1010 |
| Schafthöhe: | 15,875 mm |
| Schaftbreite: | 15,875 mm |
| Einstellwinkel: | 95 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -6 ° |
| Neigungswinkel: | -6 ° |
| Schneidrichtung: | L |
| Befestigungsart Schneidplatte: | D |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | DCLNL103A |
| Firmenkennung: | W |
| Produktbezeichnung: | 633 |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DDA |
| Bezeichnung Schneidplatte: | CNMG 322 |
| Datenträger: | 0 |
