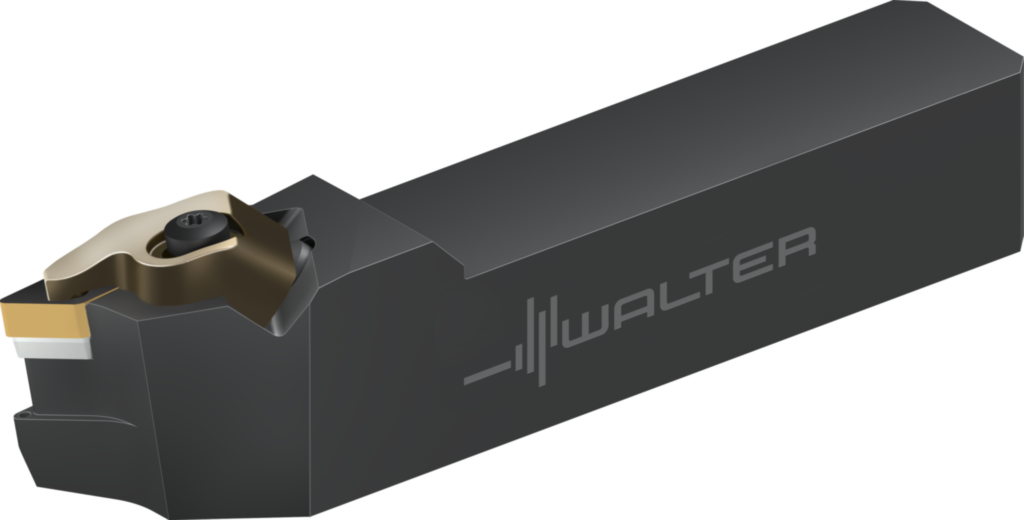

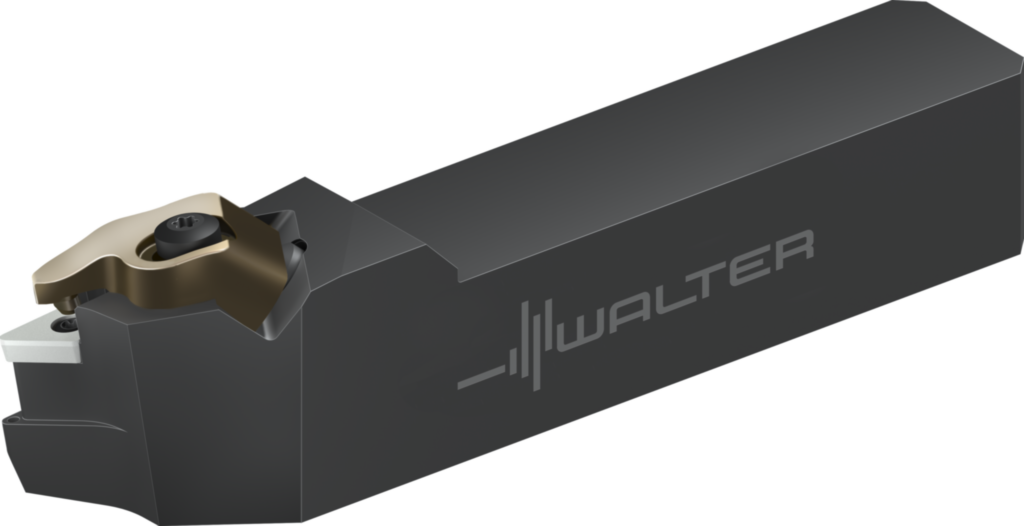

Schaftwerkzeug – Pratzenspannung DDJNL124B-P
Schaftwerkzeug – Pratzenspannung DDJNL124B-P
Produktnummer:
WAL0911304912
Schaftwerkzeug – Pratzenspannung DDJNL124B-P
Produktinformationen "Schaftwerkzeug – Pratzenspannung DDJNL124B-P"

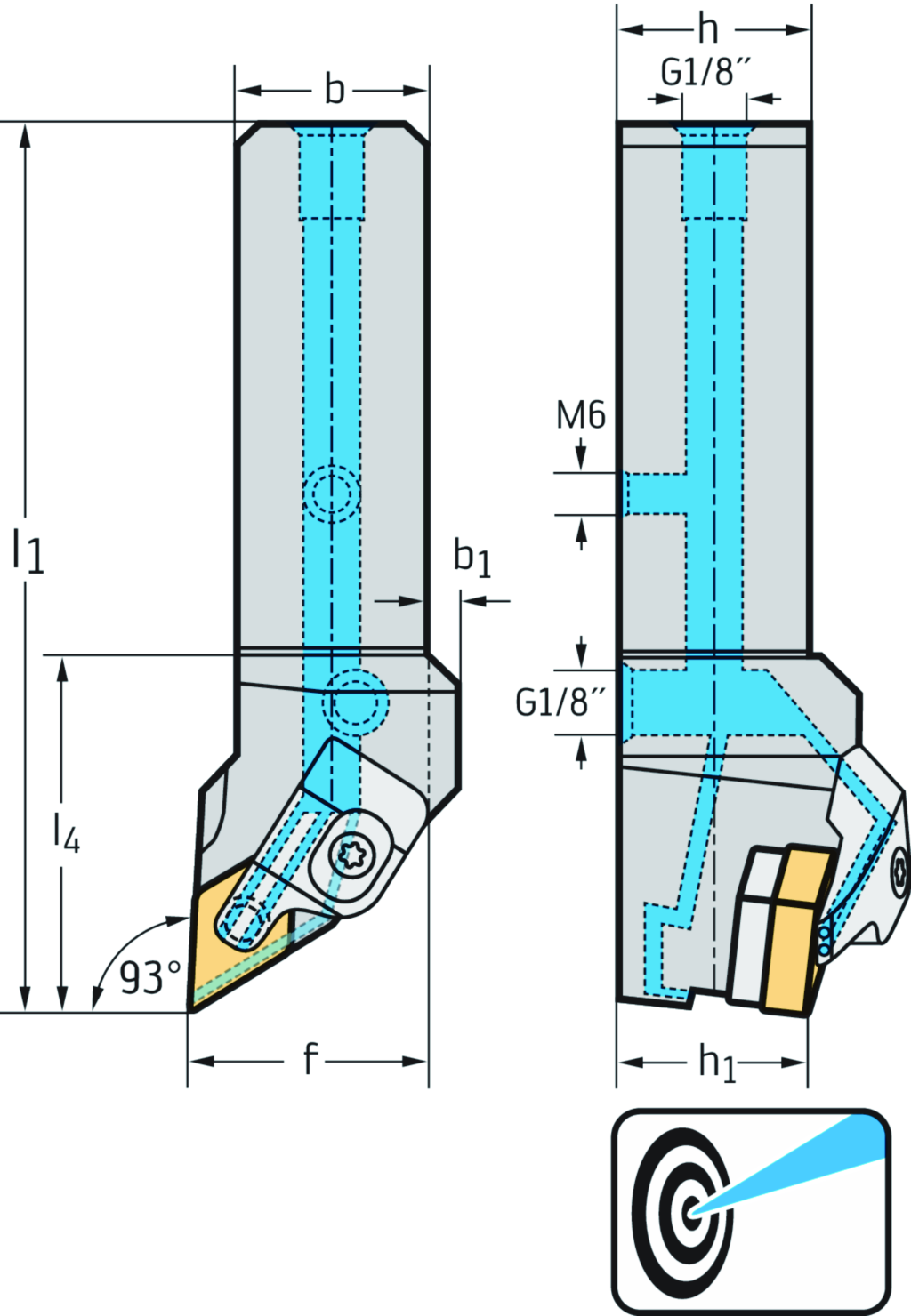

Schaftwerkzeug – Pratzenspannung DDJN...-P • Walter Turn • inch • Vierkantschaft • κ=93° • links • 19x19mm • rhombische Platte • DN .. 1504 .. • Präzisionskühlung
Eigenschaften
| Eckenwinkel Schneidplatte: | 55 ° |
|---|---|
| Funktionsbreite: | 25,4 mm |
| Funktionslänge: | 114,3 mm |
| Schneidkantenlänge: | 15,5 mm |
| Funktionshöhe: | 19,05 mm |
| Bildkennung: | 1 |
| Kraglänge: | 114,3 mm |
| Nachschleifrestmenge: | 114,3 mm |
| Aufnahmetyp, maschinenseitig: | VKT |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,38 kg |
| Aufnahmeausführung, maschinenseitig: | 3 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 1212 |
| Schafthöhe: | 19,05 mm |
| Schaftbreite: | 19,05 mm |
| Einstellwinkel: | 93 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -6 ° |
| Neigungswinkel: | -7 ° |
| Schneidrichtung: | L |
| Befestigungsart Schneidplatte: | D |
| Kühlschmierstoff-Eintritt: | 3 |
| Kühlschmierstoff-Austritt: | 7 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | DDJNL124B-P |
| Firmenkennung: | W |
| Produktbezeichnung: | 638 |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DDA |
| Bezeichnung Schneidplatte: | DNMG 432 |
| Datenträger: | 0 |
