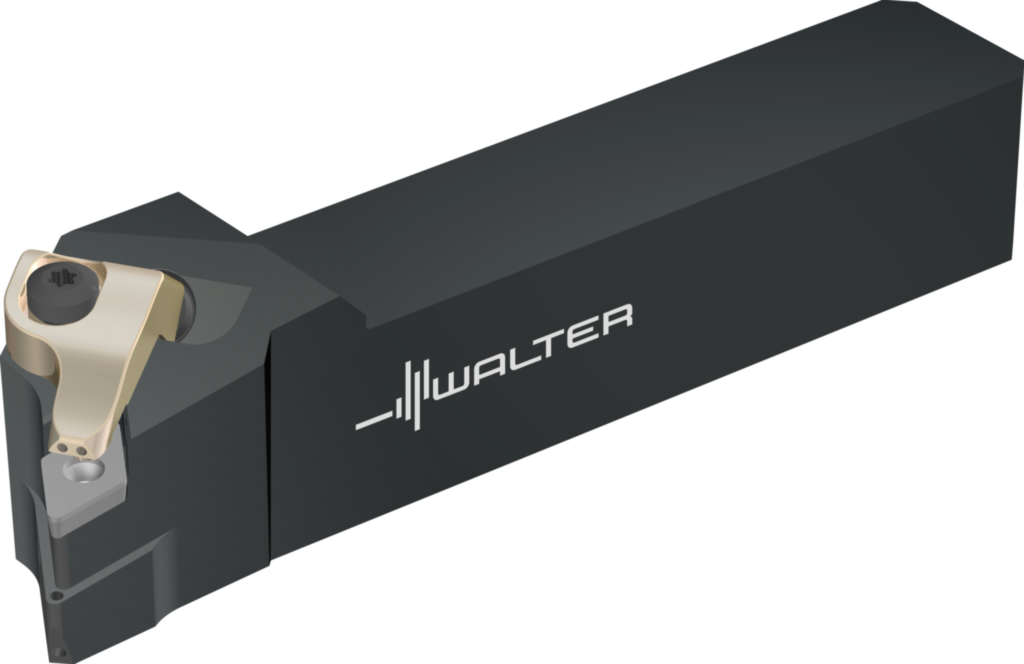

Schaftwerkzeug – Pratzenspannung DDJNR2020X11-P
Schaftwerkzeug – Pratzenspannung DDJNR2020X11-P
Produktnummer:
WAL0793709912
Schaftwerkzeug – Pratzenspannung DDJNR2020X11-P
Produktinformationen "Schaftwerkzeug – Pratzenspannung DDJNR2020X11-P"
Schaftwerkzeug – Pratzenspannung DDJN...-P • Walter Turn • metrisch • Vierkantschaft • κ=93° • rechts • 20x20mm • rhombische Platte • DN .. 1104 .. • Präzisionskühlung
Eigenschaften
| Eckenwinkel Schneidplatte: | 55 ° |
|---|---|
| Funktionsbreite: | 25 mm |
| Funktionslänge: | 125 mm |
| Schneidkantenlänge: | 11,6 mm |
| Funktionshöhe: | 20 mm |
| Bildkennung: | 1 |
| Kraglänge: | 125 mm |
| Nachschleifrestmenge: | 125 mm |
| Aufnahmetyp, maschinenseitig: | VKT |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,451 kg |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 2020 |
| Schafthöhe: | 20 mm |
| Schaftbreite: | 20 mm |
| Einstellwinkel: | 93 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -6 ° |
| Neigungswinkel: | -7 ° |
| Schneidrichtung: | R |
| Befestigungsart Schneidplatte: | D |
| Kühlschmierstoff-Eintritt: | 3 |
| Kühlschmierstoff-Austritt: | 7 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | DDJNR2020X11-P |
| Firmenkennung: | W |
| Produktbezeichnung: | 638 |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DDA |
| Bezeichnung Schneidplatte: | DNMG 11 04 08 |
| Datenträger: | 0 |
