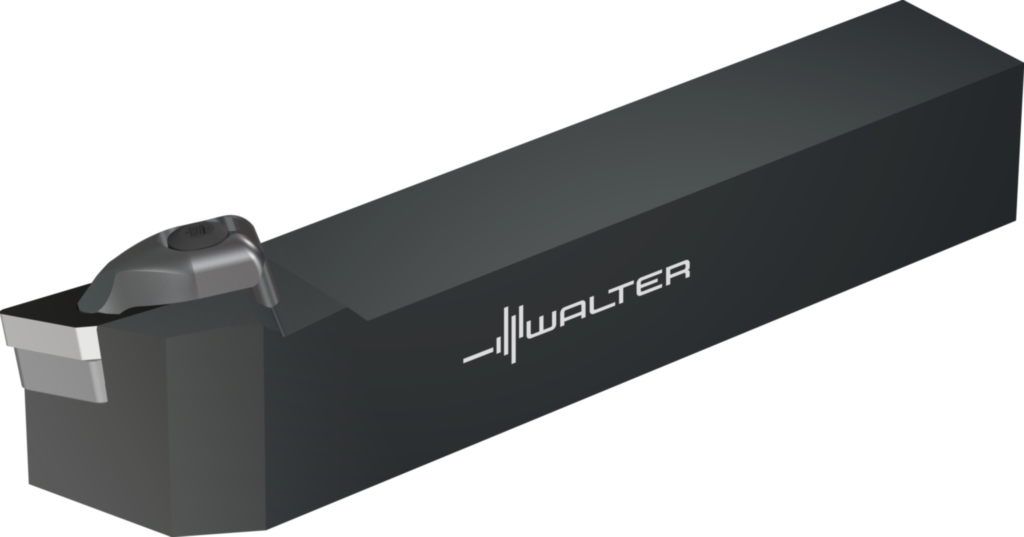

Schaftwerkzeug – Pratzenspannung DDQNL164D
Schaftwerkzeug – Pratzenspannung DDQNL164D
Produktnummer:
WAL0690479913
Schaftwerkzeug – Pratzenspannung DDQNL164D
Produktinformationen "Schaftwerkzeug – Pratzenspannung DDQNL164D"

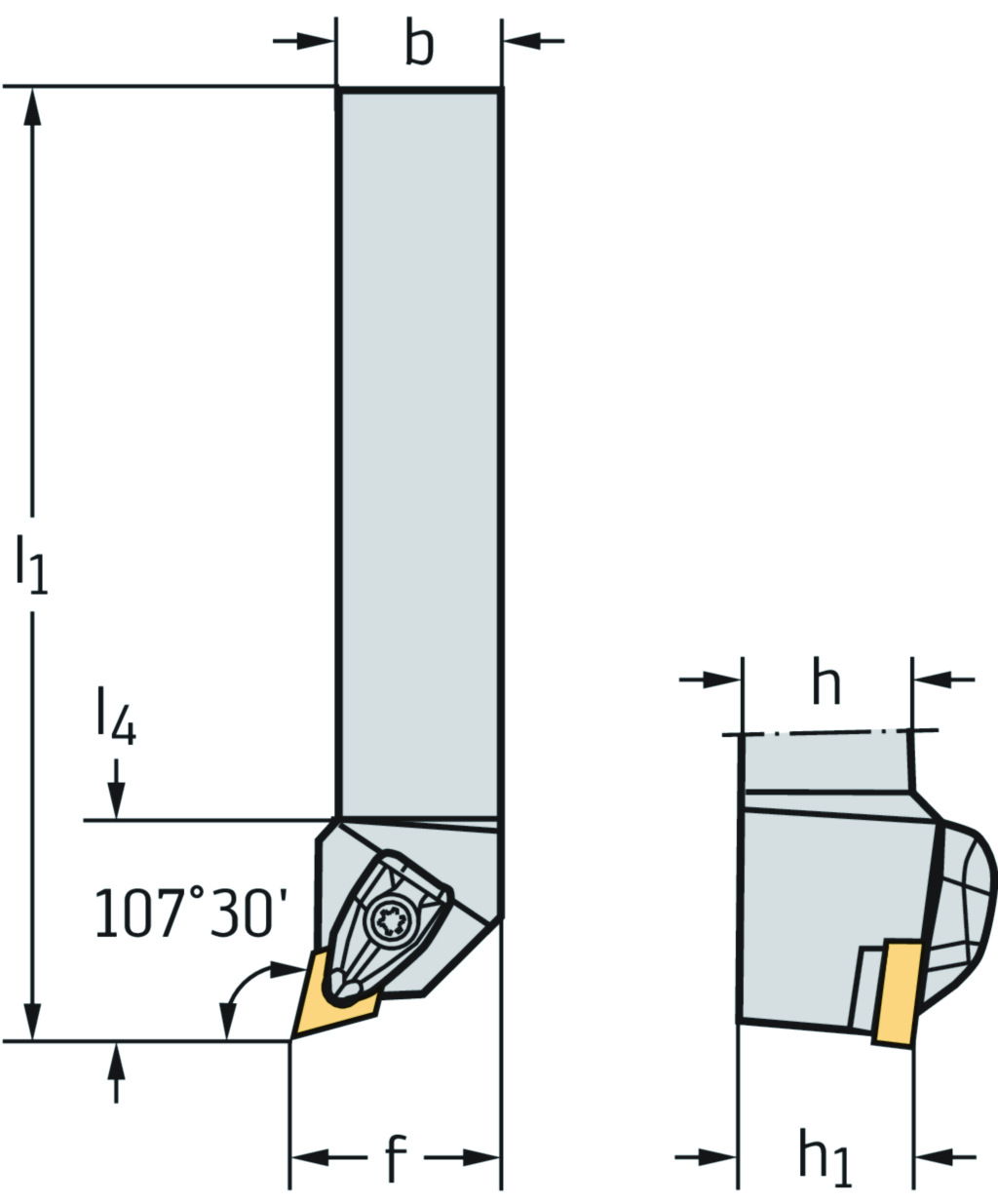

Schaftwerkzeug – Pratzenspannung DDQN • Walter Turn • inch • Vierkantschaft • κ=107,5° • links • 25x25mm • rhombische Platte • DN .. 1504 ..
Eigenschaften
| Eckenwinkel Schneidplatte: | 55 ° |
|---|---|
| Funktionsbreite: | 31,75 mm |
| Funktionslänge: | 152,4 mm |
| Schneidkantenlänge: | 15,5 mm |
| Funktionshöhe: | 25,4 mm |
| Bildkennung: | 1 |
| Kraglänge: | 152,4 mm |
| Nachschleifrestmenge: | 152,4 mm |
| Aufnahmetyp, maschinenseitig: | VKT |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,787 kg |
| Aufnahmeausführung, maschinenseitig: | 2 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 1616 |
| Schafthöhe: | 25,4 mm |
| Schaftbreite: | 25,4 mm |
| Einstellwinkel: | 3 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | 0 ° |
| Neigungswinkel: | 7 ° |
| Schneidrichtung: | L |
| Befestigungsart Schneidplatte: | D |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | DDQNL164D |
| Firmenkennung: | W |
| Produktbezeichnung: | 153 |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DFA |
| Bezeichnung Schneidplatte: | DNMG 432 |
| Datenträger: | 0 |
