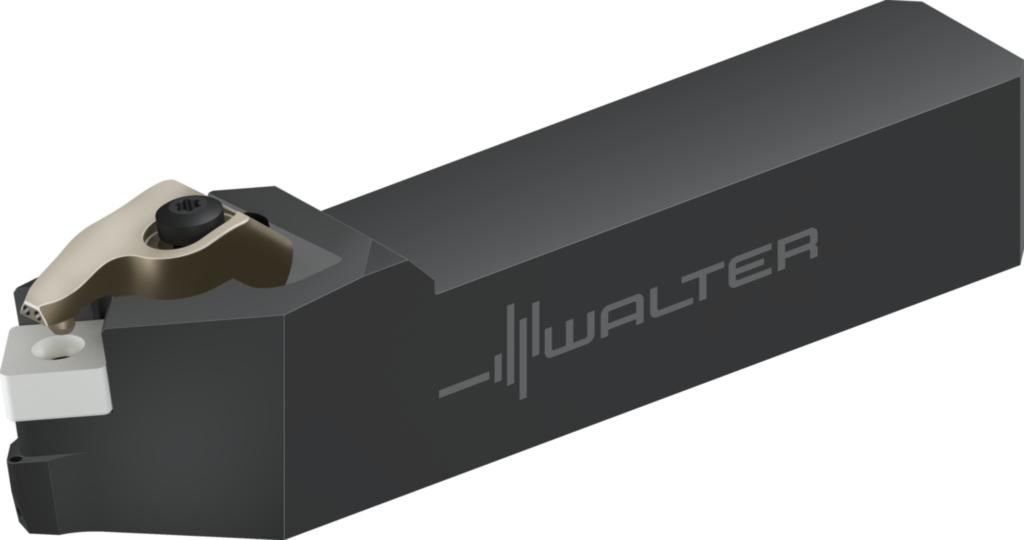

Schaftwerkzeug – Pratzenspannung DSSNL2525X12-P
Schaftwerkzeug – Pratzenspannung DSSNL2525X12-P
Produktnummer:
WAL0911300912
Schaftwerkzeug – Pratzenspannung DSSNL2525X12-P
Produktinformationen "Schaftwerkzeug – Pratzenspannung DSSNL2525X12-P"
Schaftwerkzeug – Pratzenspannung DSSN...-P • Walter Turn • metrisch • Vierkantschaft • κ=45° • links • 25x25mm • quadratische Platte • SN .. 1204 .. • Präzisionskühlung
Eigenschaften

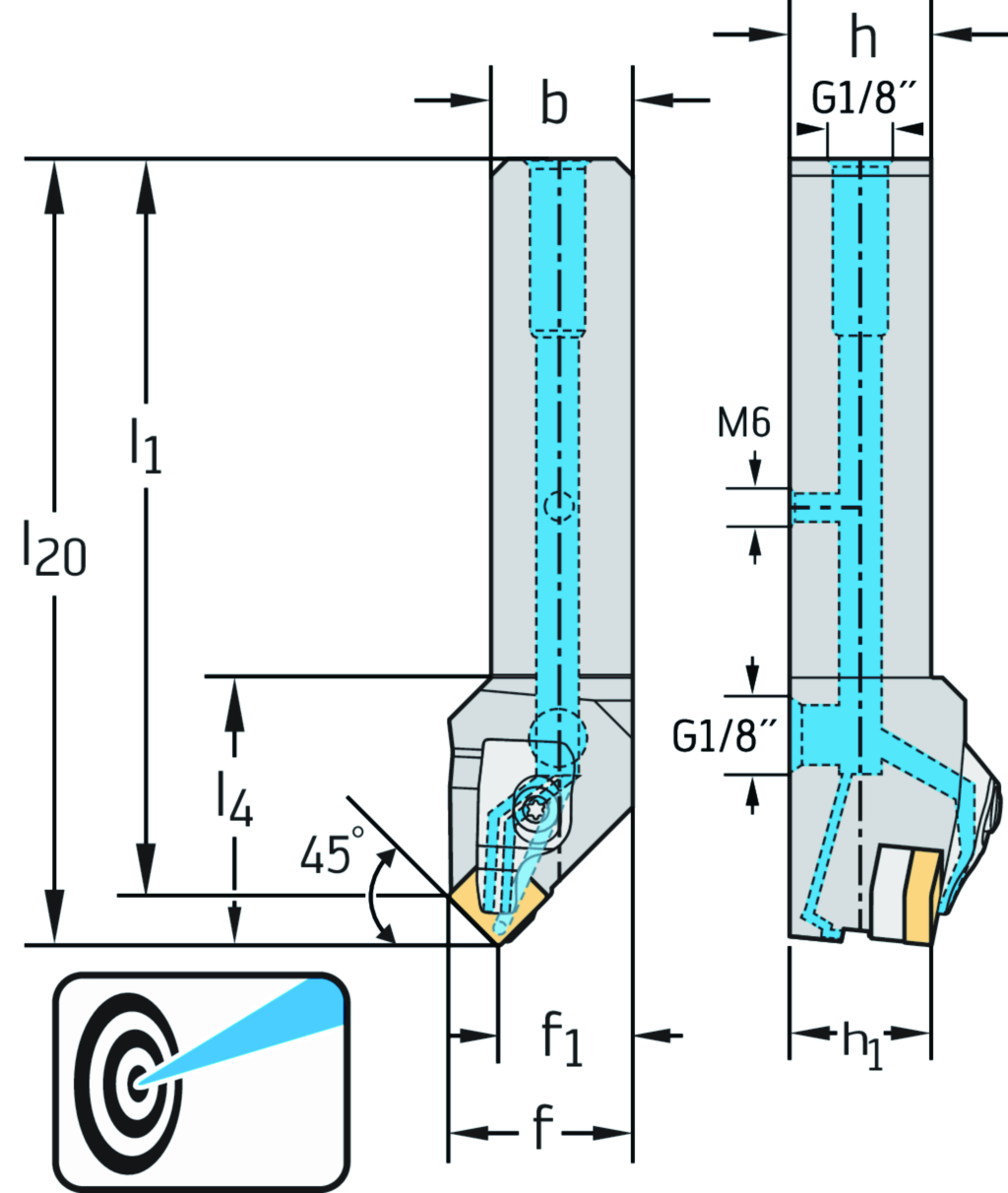

| Eckenwinkel Schneidplatte: | 90 ° |
|---|---|
| Funktionsbreite: | 32 mm |
| Funktionslänge: | 138,65 mm |
| Schneidkantenlänge: | 12,7 mm |
| Funktionshöhe: | 25 mm |
| Bildkennung: | 1 |
| Kraglänge: | 138,65 mm |
| Maß a an Funktionslänge: | 8,65 mm |
| Nachschleifrestmenge: | 138,65 mm |
| Aufnahmetyp, maschinenseitig: | VKT |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,695 kg |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 2525 |
| Schafthöhe: | 25 mm |
| Schaftbreite: | 25 mm |
| Einstellwinkel: | 45 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -8 ° |
| Neigungswinkel: | 0 ° |
| Schneidrichtung: | L |
| Befestigungsart Schneidplatte: | D |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 7 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | DSSNL2525X12-P |
| Firmenkennung: | W |
| Produktbezeichnung: | 6391 |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DDA |
| Bezeichnung Schneidplatte: | SNMG 12 04 08 |
| Datenträger: | 0 |
