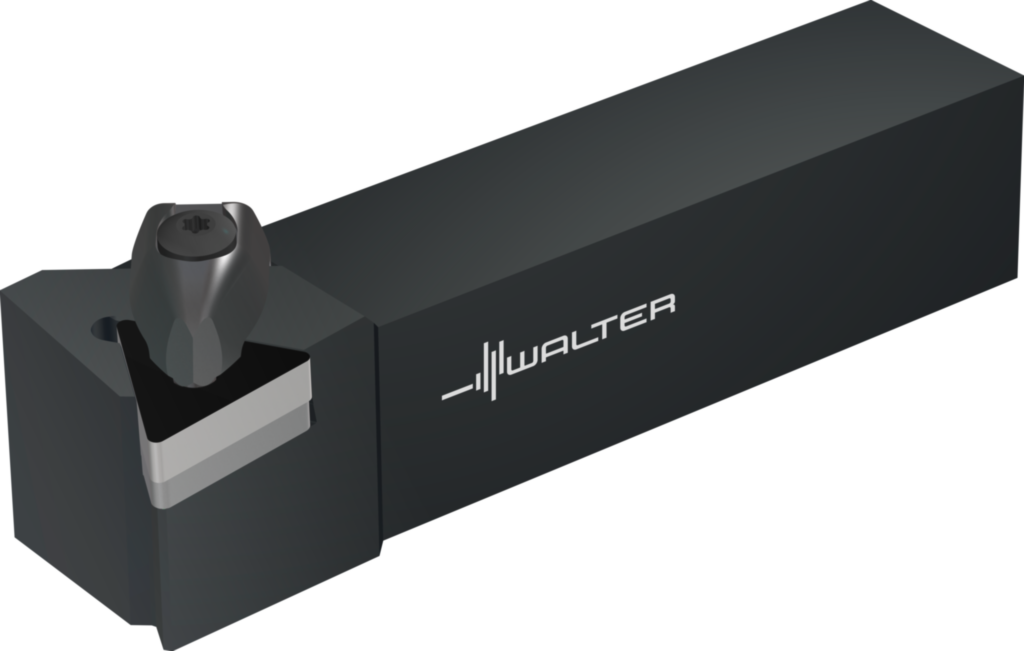

Schaftwerkzeug – Pratzenspannung DTJNR205D
Produktinformationen "Schaftwerkzeug – Pratzenspannung DTJNR205D"
Schaftwerkzeug – Pratzenspannung DTJN • Walter Turn • inch • Vierkantschaft • κ=93° • rechts • 32x32mm • dreieckige Platte • TN .. 2706 ..

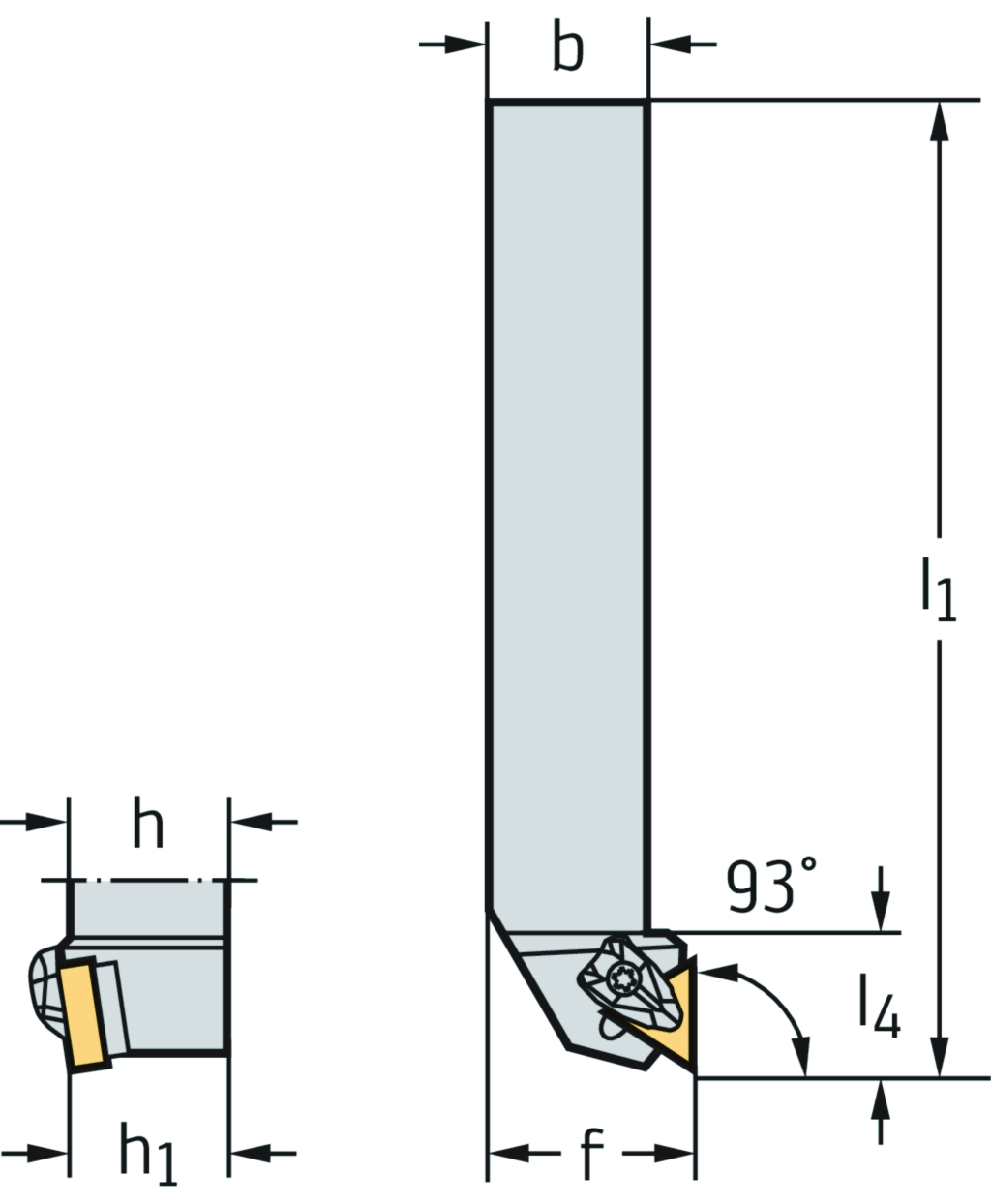

Eigenschaften
| Eckenwinkel Schneidplatte: | 60 ° |
|---|---|
| Funktionsbreite: | 38,1 mm |
| Funktionslänge: | 152,4 mm |
| Schneidkantenlänge: | 27 mm |
| Funktionshöhe: | 31,75 mm |
| Bildkennung: | 1 |
| Kraglänge: | 152,4 mm |
| Nachschleifrestmenge: | 152,4 mm |
| Aufnahmetyp, maschinenseitig: | VKT |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 1,285 kg |
| Aufnahmeausführung, maschinenseitig: | 2 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 2020 |
| Schafthöhe: | 31,75 mm |
| Schaftbreite: | 31,75 mm |
| Einstellwinkel: | 93 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -6 ° |
| Neigungswinkel: | -6 ° |
| Schneidrichtung: | R |
| Befestigungsart Schneidplatte: | D |
| Halterform: | A |
| Kühlschmierstoff-Eintritt: | 0 |
| Kühlschmierstoff-Austritt: | 0 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | DTJNR205D |
| Firmenkennung: | W |
| Produktbezeichnung: | 649 |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DFA |
| Bezeichnung Schneidplatte: | TNMG 543 |
| Datenträger: | 0 |
