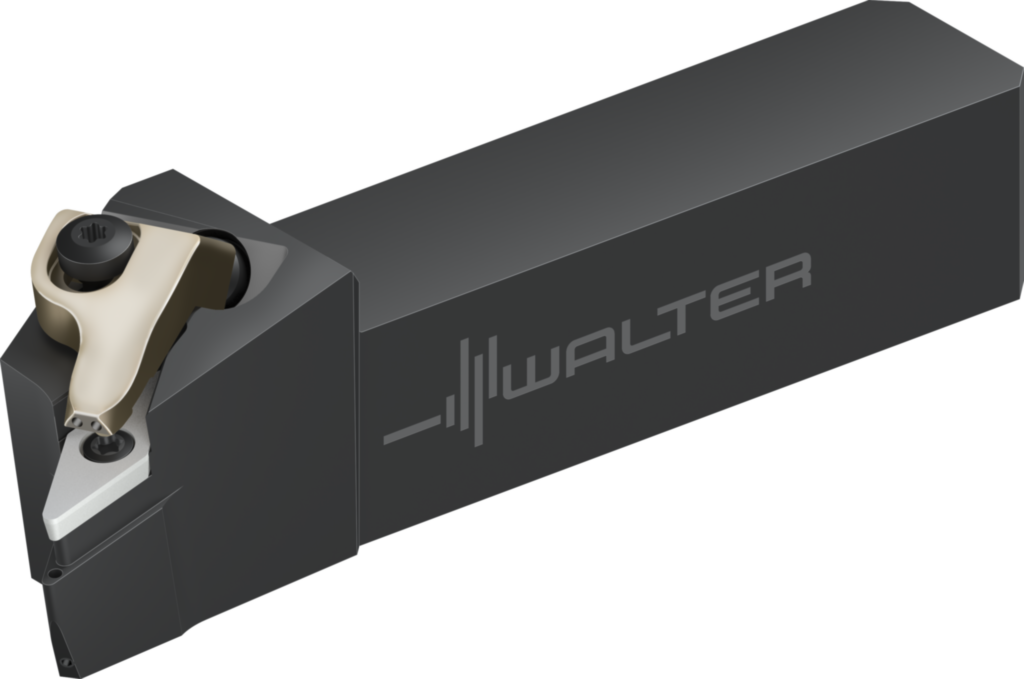

Schaftwerkzeug – Pratzenspannung DVJNR2020X16-P
Schaftwerkzeug – Pratzenspannung DVJNR2020X16-P
Produktnummer:
WAL0838470912
Schaftwerkzeug – Pratzenspannung DVJNR2020X16-P
Produktinformationen "Schaftwerkzeug – Pratzenspannung DVJNR2020X16-P"
Schaftwerkzeug – Pratzenspannung DVJN...-P • Walter Turn • metrisch • Vierkantschaft • κ=93° • rechts • 20x20mm • rhombische Platte • VN .. 1604 .. • Präzisionskühlung

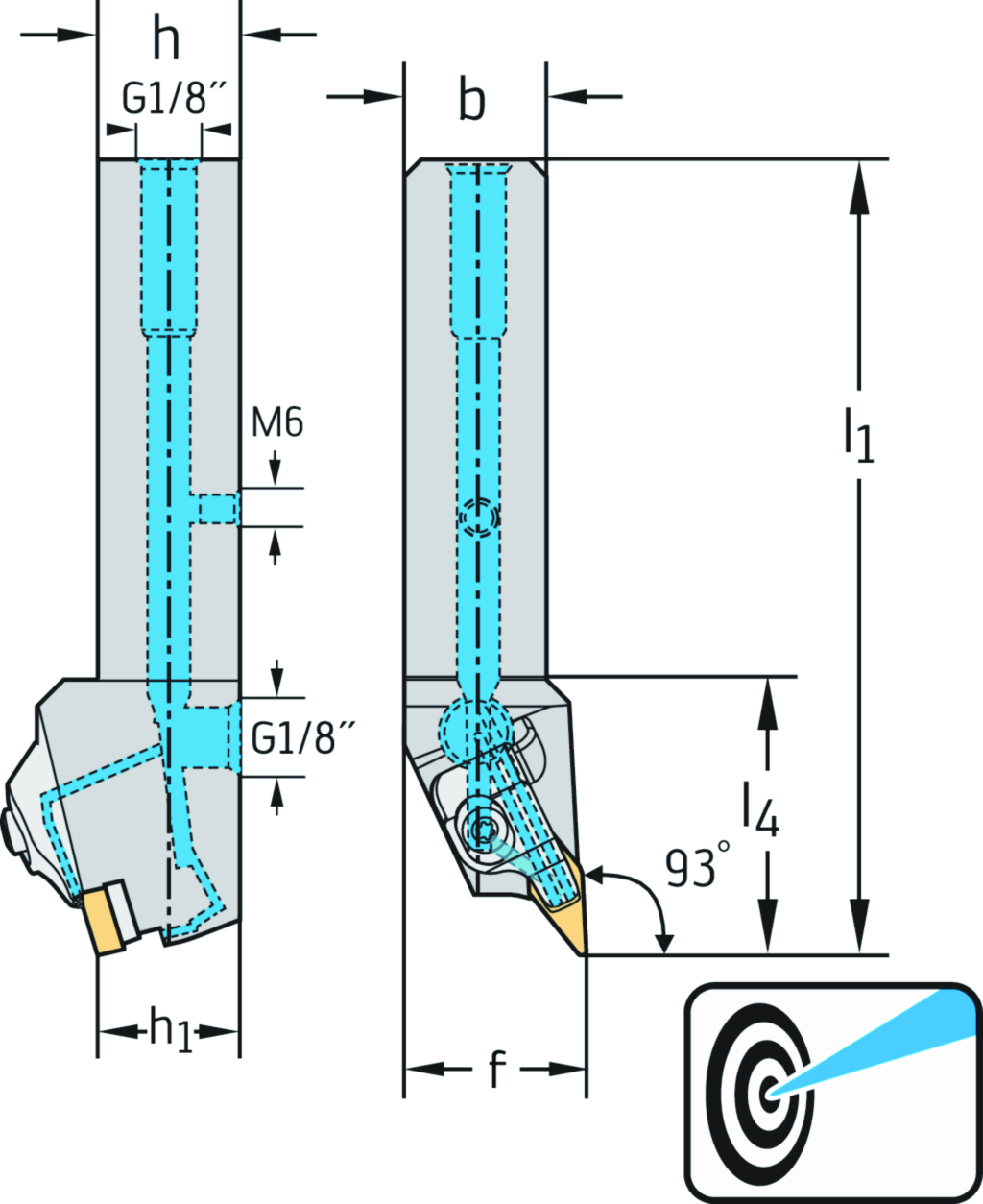

Eigenschaften
| Eckenwinkel Schneidplatte: | 35 ° |
|---|---|
| Funktionsbreite: | 25 mm |
| Funktionslänge: | 125 mm |
| Schneidkantenlänge: | 16,5 mm |
| Funktionshöhe: | 20 mm |
| Bildkennung: | 1 |
| Kraglänge: | 125 mm |
| Nachschleifrestmenge: | 125 mm |
| Aufnahmetyp, maschinenseitig: | VKT |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 0,421 kg |
| Aufnahmeausführung, maschinenseitig: | 1 |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmegröße, maschinenseitig: | 2020 |
| Schafthöhe: | 20 mm |
| Schaftbreite: | 20 mm |
| Einstellwinkel: | 93 ° |
| Art des Einstellwinkels: | B |
| Orthogonalspanwinkel: | -4 ° |
| Neigungswinkel: | -13 ° |
| Schneidrichtung: | R |
| Befestigungsart Schneidplatte: | D |
| Halterform: | G |
| Kühlschmierstoff-Eintritt: | 3 |
| Kühlschmierstoff-Austritt: | 7 |
| Normnummer: | - |
| Identifizierende Bestellnummer: | DVJNR2020X16-P |
| Firmenkennung: | W |
| Produktbezeichnung: | 6392 |
| Normnummer Sachmerkmal: | DIN4000-90 |
| Bearbeitungsverfahren: | DFA |
| Bezeichnung Schneidplatte: | VNMG 16 04 08 |
| Datenträger: | 0 |
