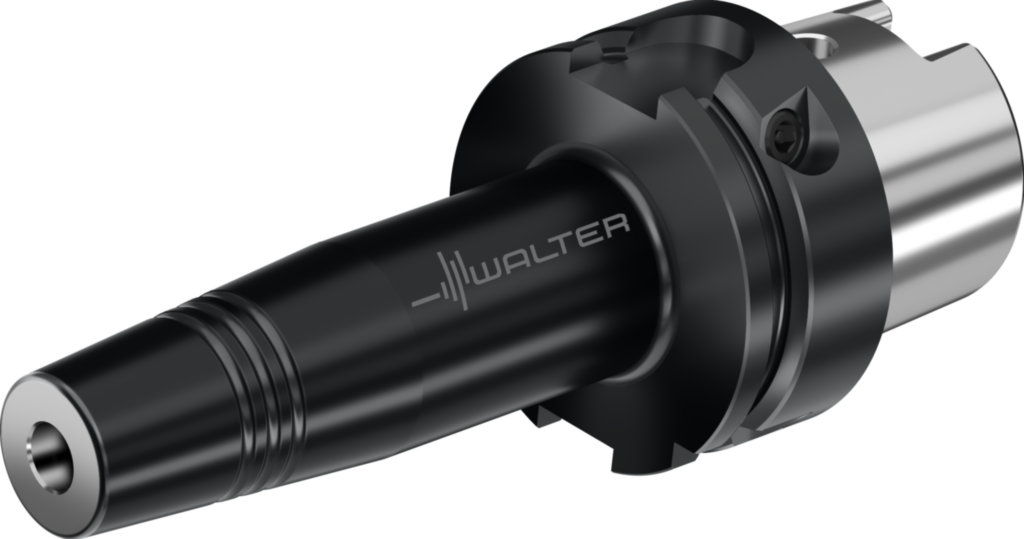

Schlanke Hydrodehn-Aufnahme DIN 69893-1 A AB019-H100-P12-120
Produktinformationen "Schlanke Hydrodehn-Aufnahme DIN 69893-1 A AB019-H100-P12-120"
Schlanke Hydrodehn-Aufnahme DIN 69893-1 A AB019-H • metrisch • Für Werkzeuge mit Schaft nach DIN 1835 Form A • d1=100 • d11=12

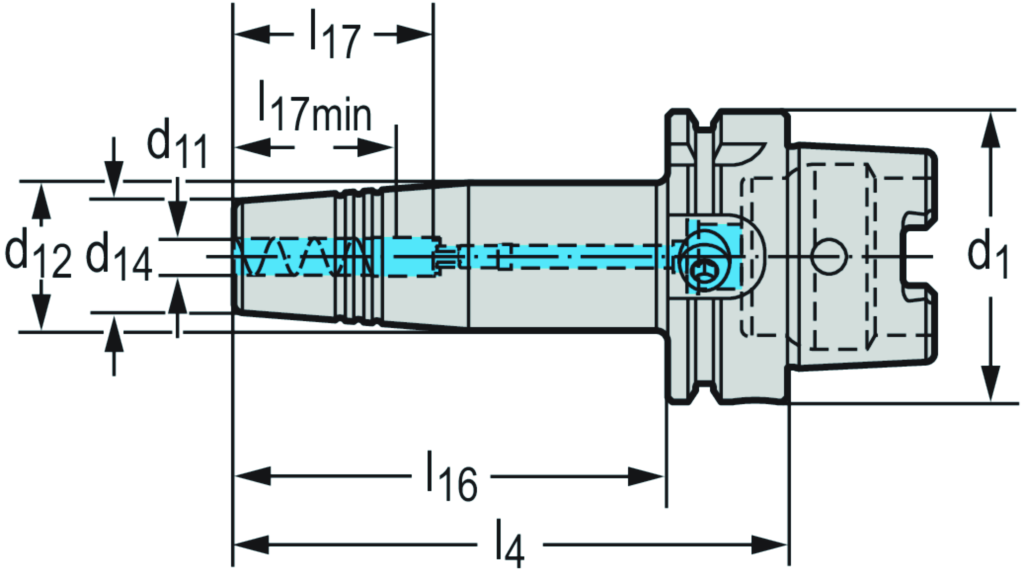

Eigenschaften
| Bunddurchmesser: | 100 mm |
|---|---|
| Körperdurchmesser: | 24 mm |
| Länge Außendurchmesser 1: | 50,8 mm |
| Außendurchmesser 2: | 32 mm |
| Länge 2: | 91 mm |
| Funktionslänge: | 72,3 mm |
| Kraglänge: | 120 mm |
| Nachschleifrestmenge: | 170 mm |
| Aufnahmetyp, maschinenseitig: | HSK |
| Aufnahmeform, maschinenseitig: | 1 |
| Masse (Gewicht): | 2,355 kg |
| Aufnahmeausführung, maschinenseitig: | 9 |
| Aufnahmetyp, werkstückseitig: | ZYL |
| Aufnahmeart, maschinenseitig: | 5 |
| Aufnahmeform, werkstückseitig: | 13 |
| Aufnahmeausführung, werkstückseitig: | 1 |
| Aufnahmegröße, maschinenseitig: | 1000 |
| Aufnahmeart, werkstückseitig: | 5 |
| Schaftlänge: | 50 mm |
| Aufnahmedurchmesser, maschinenseitig: | 100 mm |
| Aufnahmegröße werkstückseitig: | 120 |
| Drehzahl, max.: | 30000 1/min |
| Einspannlänge, max. bzw. Nenneinspannlänge: | 47,7 mm |
| Anzahl Bohrungen: | 1 |
| Aufnahmedurchmesser, min./Nenn-durchmesser, werkstückseitig: | 12 mm |
| Einspannlänge, min.: | 37,7 mm |
| Winkellage, Aufnahme, werkstückseitig: | 0 ° |
| Kühlschmierstoff-Eintritt: | 1 |
| Kühlschmierstoff-Austritt: | 1 |
| Normnummer: | ISO12164-1 |
| Identifizierende Bestellnummer: | AB019-H100-P12-120 |
| Firmenkennung: | W |
| Formbuchstabe Normnummer: | A |
| Normnummer Sachmerkmal: | DIN4000-89 |
| Datenträger: | 0 |
