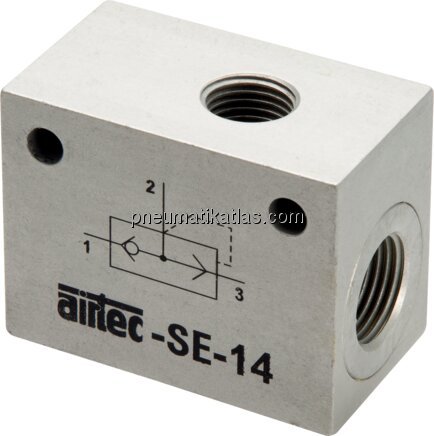

Schnellentlüftungsventil G 1/8", Präzision
Produktnummer:
KHP4050571617622
Schnellentlüftungsventil G 1/8", Präzision
EAN-Nr.:
4050571617622
Zur Produktbeschreibung
Produktinformationen "Schnellentlüftungsventil G 1/8", Präzision"
Präzisionsausführung:
Werkstoffe:
Körper: Aluminium eloxiert, Dichtungen: NBR
Temperaturbereich:
-10°C bis max. +70°C
Betriebsdruck:
0,5 - 10 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Standardausführung:
Werkstoffe:
Körper: Messing vernickelt, Dichtungen: NBR / Polyurethan;
Temperaturbereich:
-20°C bis max. +70°C
Betriebsdruck:
1 bis 10 bar
Medien:
geölte und ungeölte, gefilterte Druckluft
Optional:
FKM-Dichtung (-20°C bis max. +150°C) -V
Funktion:
Diese Ventile werden verwendet, um Zylinder sehr schnell zu entlüften und damit die Zylindergeschwindigkeit zu erhöhen. Sie werden dazu mit dem Anschluss A direkt an den Zylinder geschraubt. Belüftung: Die von dem Steuerventil strömende Luft kann von Anschluss P ungehindert zu Anschluss A strömen. Entlüftung: Wenn das Steuerventil auf Entlüftung schaltet, wird P drucklos. Das Ventil schaltet auf Durchfluss von A nach R und die Luft aus dem Zylinder kann ungehindert ins Freie entlüften.
Achtung:
Nur bei Zylindern anwenden, bei denen für eine ausreichende Dämpfung in den Endlagen gesorgt ist (einstellbare Entlagendämpfung, Stoßdämpfer). Bei Verwendung eines Schalldämpfers in Anschluss R muss dieser groß genug dimensioniert sein um Staudruck zu vermeiden.
Eigenschaften
Gewicht: | 0,07 KG |
---|---|
Temperaturbereich: | -10 bis +70 GC |
Betriebsdruck: | 0,5 - 10 BAR |
Gewinde A: | G 1/8" |
Ausführung: | Präzision |
Gewinde P: | G 1/8" |
Gewinde R: | G 1/4" |
Belüftung P -> A: | 600 L/MIN |
Entlüftung A -> R: | 1.200 L/MIN |
