Senkrecht-Spanner 6802 Gr.1 AMF
Senkrecht-Spanner 6802 Gr.1 AMF
Produktnummer:
4217438010
Senkrecht-Spanner 6802 Gr.1 AMF
EAN-Nr.:
4020772090210
Zur Produktbeschreibung
Produktinformationen "Senkrecht-Spanner 6802 Gr.1 AMF"
Senkrechtspanner mit senkrechtem Fuß
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff
• Zur Befestigung auf Stegen und für Schweißkonstruktionen
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Platzbedingt läuft die Niete aus rostfreiem Stahl in dieser Größe nicht in einsatzgehärteten Lagerbuchsen. Lagerstellen gefettet.

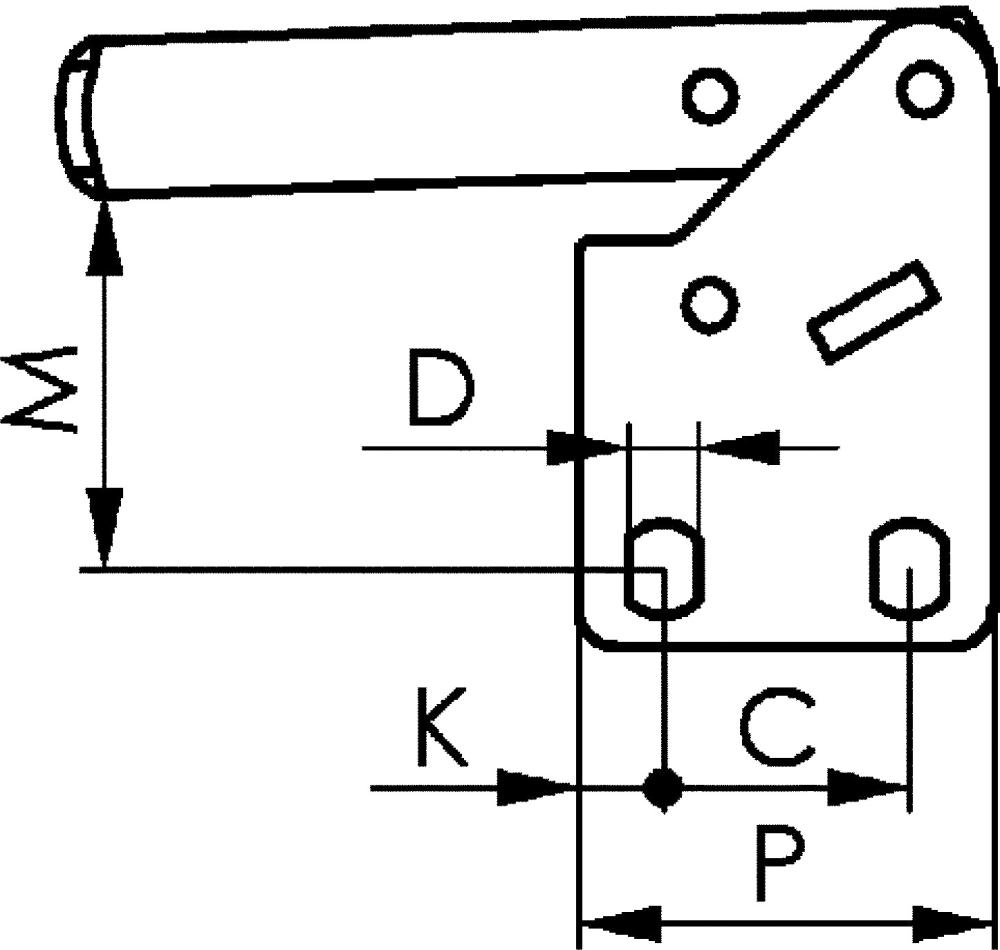

A 5 mm
B 39 mm
C 16,0 mm
D 4,5 mm
E 18 mm
F 6 mm
H 29 mm
H1 108 mm
HW min. 6,0 mm
HW max. 12,5 mm
I 10 mm
K 5,5 mm
L –
L1 61 mm
L2 59 mm
M 23,5–25,0 mm
M1 –
N 20 mm
O 5 mm
P 27 mm
alpha 95°
alpha* –
* Der Öffnungswinkel kann durch Einpressen eines Anschlagstiftes verändert werden.
Eigenschaften
| Herstellerartikelnummer: | 90217 |
|---|---|
| Größe: | 1 |
| Spannkraft F1: | 0,6 kN |
| Marke: | AMF |
| Spannkraft F2: | 1,1 kN |
| Andrückschraube: | M5 x 30 mm |
| Spannarmlänge: | 60 mm |
| Markenname: | AMF |
| Herstellername: | Andreas Maier GmbH & Co KG |
